- Rus-7 -
Русский

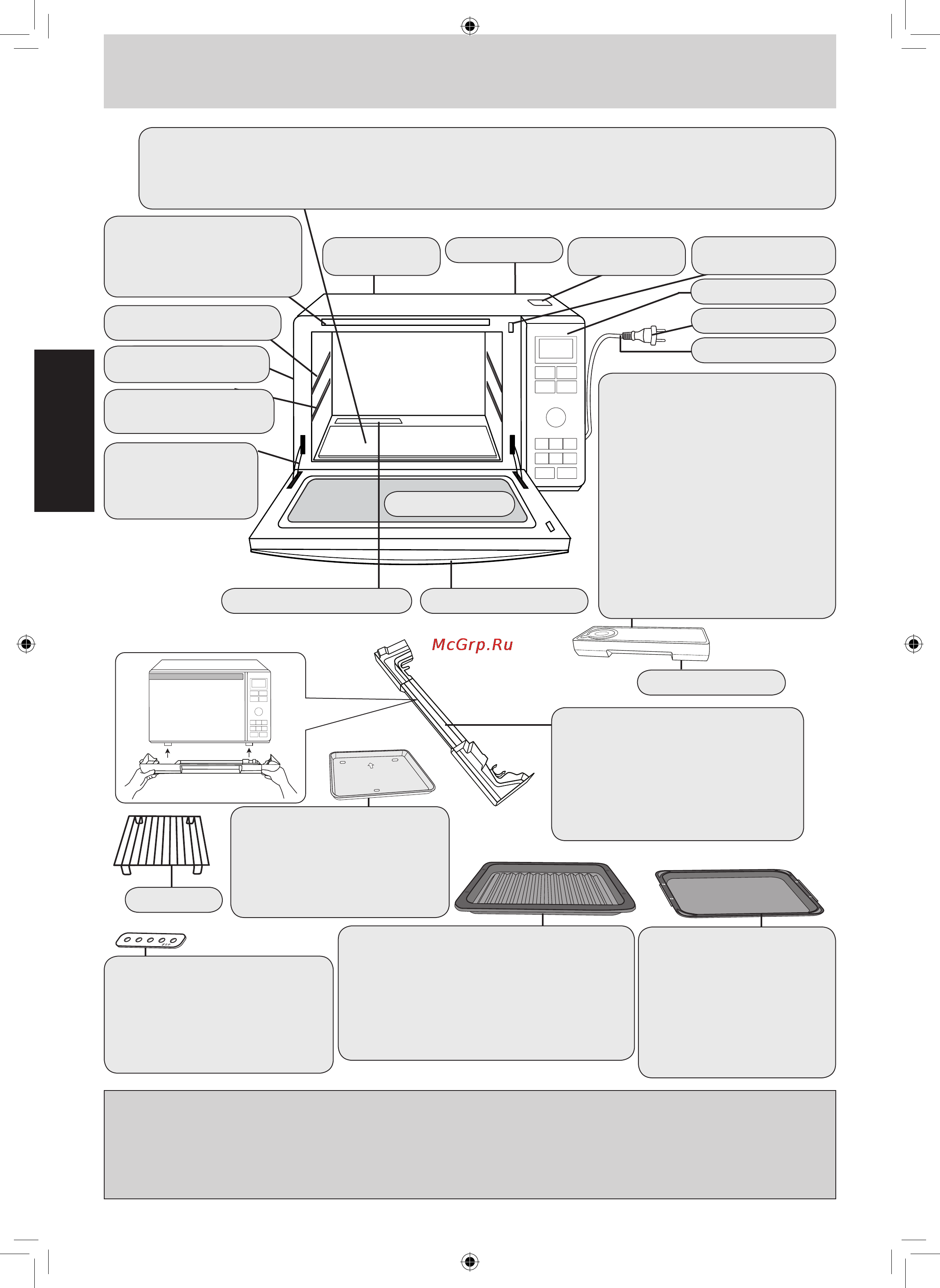

Принципиальная схема устройства (Вид спереди)
Панель управления
Штепсельная вилка
Желоб парогенератора
Керамическое дно камеры печи
1. Если керамическое дно камеры горячее, дайте ему остыть, прежде чем мыть или чистить его.
2. Не кладите пищу непосредственно на керамическое дно камеры печи. Всегда кладите пищу в
контейнер или на подставку.
Шнур питания
Ручка дверцы печи
Механизм
крепления дверцы
Нельзя совать пальцы
в отверстия.
Металлический
противень
1. Устанавливайте
металлический противень
только на специальные
направляющие.
2. После приготовления
не дотрагивайтесь до
него руками, чтобы не
обжечься.
Керамический рассекатель пара
1. Устанавливается на желоб
парогенератора.
2. После использования пара при
готовке, не трогайте его, чтобы не
обжечься
3. Вымыть после остывания
Блюдо Double Grill
1. Не ставьте его на окошко дверцы, во
избежание ее повреждения.
2. Устанавливать только на специальные
направляющие.
3. При приготовлении поместите продукты в
центр блюда Double Grill, избегая попадания
их в канавку по краям блюда.
Контейнер для воды
Контейнер для воды
1. Резервуар для воды должен быть
установлен в середине подставки-
водосборника.
2. Не заливайте воду выше
максимального уровня шкалы на
контейнере.
3. Используйте дистиллированную
воду. Никогда не используйте
минеральную воду.
4. Неправильная установка может
привести к подтеканию воды.
5. Регулярно промывайте контейнер
и прокладку-уплотнитель.
6. Смещение прокладки-
уплотнителя может вызвать
подтекание воды.
Подставка - водосборник
1. Перед началом использования
установите подставку-водосборник на
резиновые ножки.
2. Мойте и вытирайте насухо водосборник
после каждого использования.
3. После очистки установите водосборник
на прежнее место.
Система блокировки
дверцы
Примечание:
1.
Никогда не используйте микроволны, если камера пуста.
2. После использования любого из режимов с паром, дождитесь остывания печи, проведите очистку и насухо протрите
внутреннюю поверхность рабочей камеры, желоб парогенератора и подставку – водосборник.
3. При первичном использовании таких режимов, как Гриль, Духовка, Комбинация может появится небольшое
задымление. Это нормально. Через некоторое время это пройдет.
4. После использования микроволновой печи, вентилятор
некоторое время будет продолжать работать. Это нормально.
Верхние направляющие (только
для металлического противня)
Pешетка
Стеклянный лоток
1. Стрелка на лотке подскажет, как
правильно вставить его в печь.
2. Устанавливая стеклянный лоток в
печь и вынимая его, не двигайте
его по дверце печи.
3. Не пытайтесь установить лоток на
направляющие для противня.
Наружные вентиляционные
отверстия печи
Фирменная табличка
Предупреждающая
наклейка
Нижние направляющие (только
для металлического противня)
Окно дверцы печи
Перечень автоматических
программ
Здесь находится этикетка с
перечислением программ
автоматического меню.
Предупреждающая
наклейка
IP4201_39K90ZP_Rus_26_120614.indd Sec7IP4201_39K90ZP_Rus_26_120614.indd Sec7 2012-6-14 13:23:142012-6-14 13:23:14
