Извлечение платы mSATA
|
17
Извлечение платы mSATA
ПРЕДУПРЕЖДЕНИЕ! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед работой с внутренними
компонентами компьютера» на стр. 7. После завершения работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе «После
выполнения работ с внутренними компонентами компьютера» на стр. 9. Для получения
дополнительной информации о передовом опыте в области техники безопасности см.
веб3страницу, посвященную соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
Последовательность действий
1

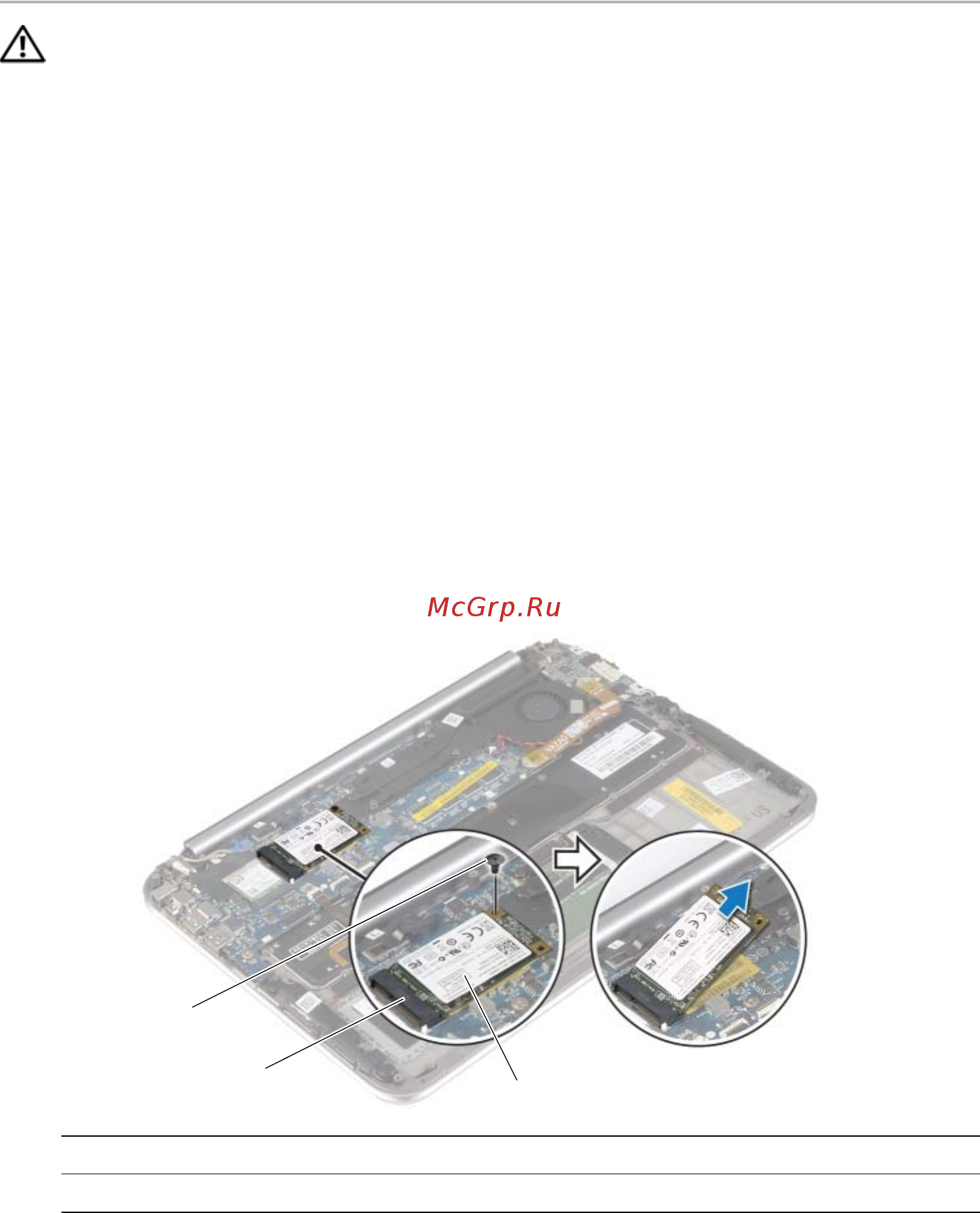

Выверните винт, которым плата mSATA крепится к системной плате.
2
Сдвиньте и извлеките плату mSATA из ее разъема.
1
винт
2
разъем платы mSATA
3
плата mSATA
1
3
2
