Извлечение динамиков
|
19
Извлечение динамиков
ПРЕДУПРЕЖДЕНИЕ! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед работой с внутренними
компонентами компьютера» на стр. 7. После завершения работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе «После
выполнения работ с внутренними компонентами компьютера» на стр. 9. Для получения
дополнительной информации о передовом опыте в области техники безопасности см.
веб3страницу, посвященную соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.

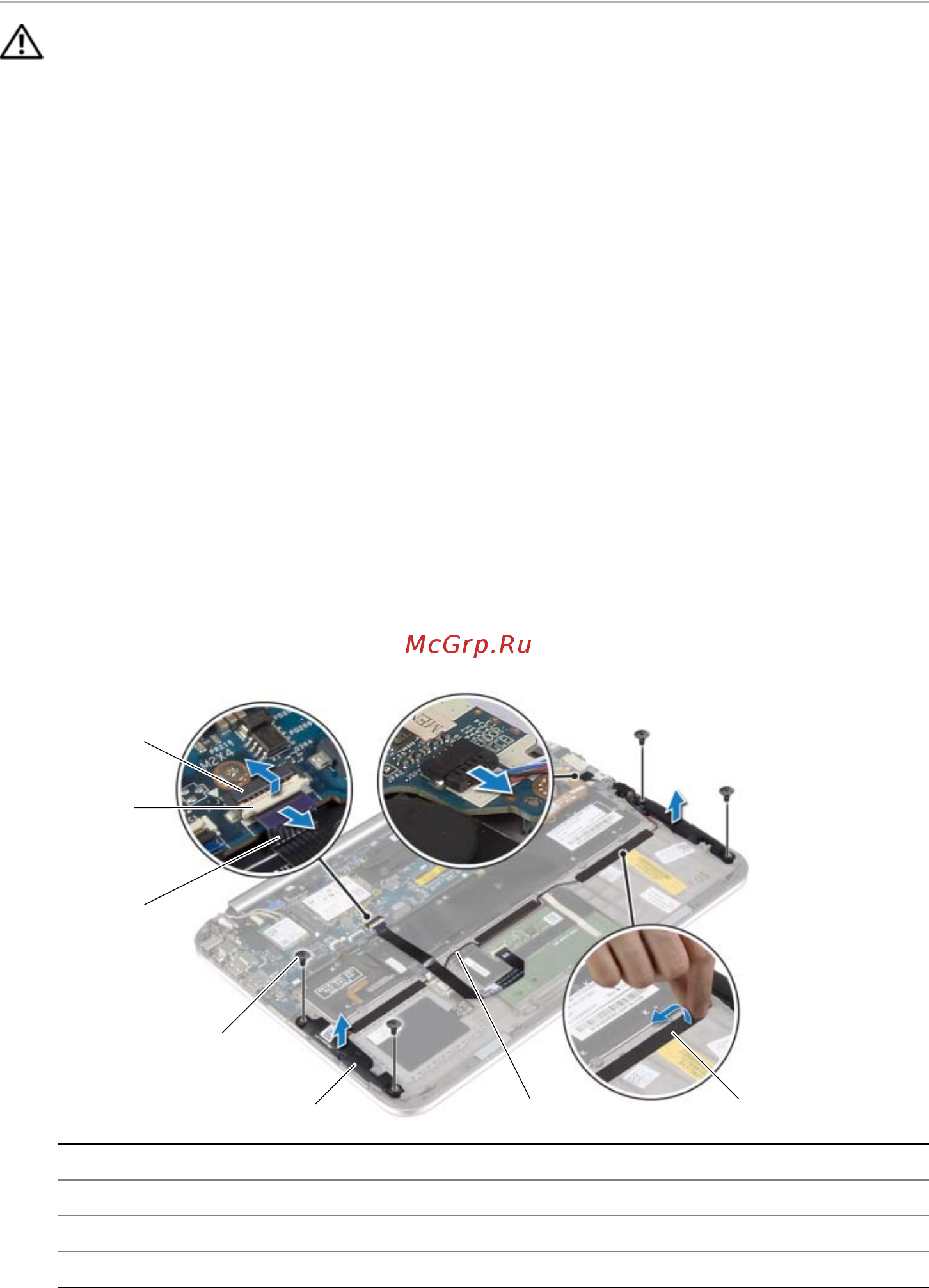

Последовательность действий
1
Приподнимите защелку разъема и отсоедините кабель сенсорной панели от системной платы.
2
Выверните винты, которыми динамики крепятся к упору для рук в сборе.
3
Отсоедините кабель динамиков от платы ввода%вывода.
4
Очистите кабель динамиков от клейкой пены; запомните, как он уложен, и извлеките его
из направляющих желобков.
5
Снимите динамики вместе с кабелем динамиков с упора для рук в сборе.
1
разъем кабеля сенсорной панели
2
защелка
3
кабель сенсорной панели
4
винты (4)
5
динамики (2)
6
кабель динамика
7
клейкая пена (3)
7
5
4
6
1
3
2
