Снятие модуля камеры
|
43
Снятие модуля камеры
ПРЕДУПРЕЖДЕНИЕ! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед работой с внутренними
компонентами компьютера» на стр. 7. После завершения работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе «После
выполнения работ с внутренними компонентами компьютера» на стр. 9. Для получения
дополнительной информации о передовом опыте в области техники безопасности см.
веб3страницу, посвященную соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
3
Снимите заднюю крышку дисплея. См. раздел «Снятие задней крышки дисплея» на стр. 40.
Последовательность действий

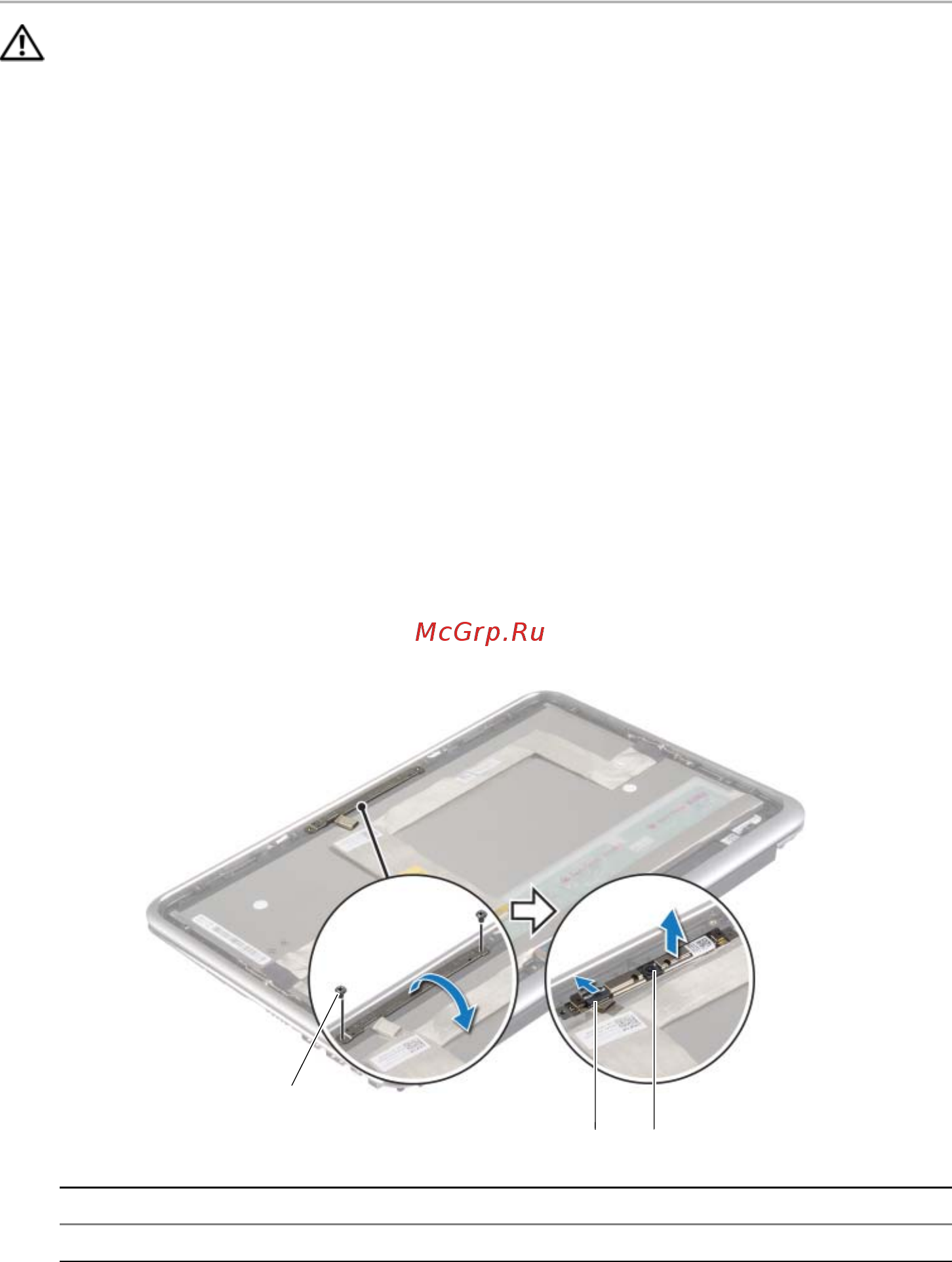

1
Выверните винты, которыми модуль камеры крепится к панели дисплея.
2
Переверните модуль камеры и отсоедините кабель камеры от модуля камеры.
3
Приподнимите модуль камеры и снимите его с панели дисплея.
1
винты (2)
2
кабель камеры
3
модуль камеры
2
1
3
