Стоечный модуль 2U ИБП Smart-UPS 2000/2200/3000 ВA 100/120/230 В14
Аварийное выключение питания
Обзор EPO
Аварийный выключатель питания (EPO) — это функция безопасности, которая позволяет немедленно
отключить все подсоединенное оборудование от питания электросети. ИБП немедленно завершит работу и
не будет переключаться на питание от батареи.
Подключите каждый ИБП к выключателю EPO.
Чтобы снова включить подачу питания на подсоединенное оборудование, необходимо вручную
перезапустить ИБП. Нажмите кнопку Вкл./Выкл. на передней пан
ели ИБП.
Следуйте всем государственным и местным электротехническим правилам и нормам.
Электромонтаж должен производиться квалифицированным электриком.

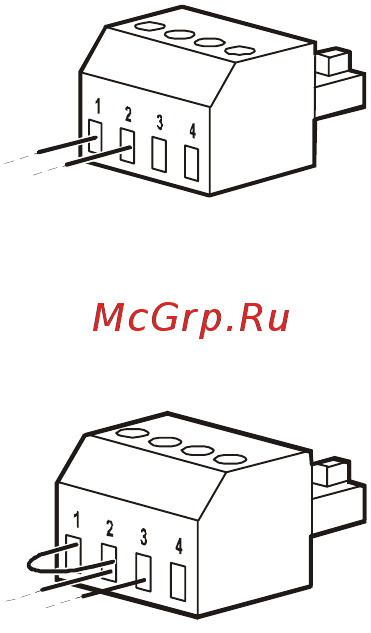

Нормально разомкнутые контакты
1. Если выключатель EPO или контакты реле нормально разомкнуты,
вставьте провода из выключателя или контакты 1 и 2 в клеменную
коробку EPO. Используйте провода 16-28 AWG.
2. Закрепите провода путем затягивания винтов.
Если контакты замкнуты, ИБП ВЫКЛЮЧИТСЯ, и питание нагрузки будет отключено.
Нормально замкнутые контакты
1. Если выключатель EPO или контакты реле нормально замкнуты, вставьте
провода из выключателя или контакты 2 и 3 в клеменную коробку EPO.
Используйте провода 16-28 AWG.
2. Вставьте перемычку между контактами 1 и 2. Закрепите провода путем
затягивания трех винтов в положениях 1, 2 и 3.
Если контакты разомкнуты, ИБП ВЫКЛЮЧИТСЯ, и питание нагрузки будет отключено.
Примечание. Контакт 1 — это источник питания для цепи EPO, он передает питание в несколько
миллиампер с напряжением 24 В.
При использовании нормально замкнутой конфигурации EPO переключатель EPO или реле необходимо
использовать в сухих цепях с низкими напряжением и током. Обычно при этом контакты позолочены.
Интерфейс EPO является цепью безопасного сверхнизкого напряжения (SELV — Safety Extra Low Voltage).
Подключайте интерфейс EPO только к цепям SELV. Интерфейс EPO осуществляет к
онтроль над цепями без
определенного потенциала. Цепи SELV управляются с помощью выключателя или реле, надлежащим
образом изолированного от электросети. Во избежание повреждения ИБП не подключайте интерфейс EPO
к какой-либо цепи, отличной от цепи SELV.
Используйте следующие типы кабелей для подключения ИБП к переключателю аварийного отключения
питания.
• CL2: кабель класса 2 общего назначения.
• CL2P: пожаростойкий ка
бель для использования в коробах, вентиляционных камерах и других
местах, служащих для вентиляции.
• CL2R: шахтовый кабель для вертикальной прокладки в шахтах между этажами.
• CLEX: кабель ограниченного применения для использования в жилых помещениях и кабельных
каналах.
• Ус т а но в ка в Канаде: используйте только сертифицированные CSA кабели типа ELC (кабель цепи
управления сверхнизкого напряжения).
• Ус т а н о в ка в остальных ст
ранах (кроме Канады и США): используйте стандартные кабели низкого
напряжения в соответствии с государственными и местными правилами.
