7Стоечный модуль 2U ИБП Smart-UPS 2000/2200/3000 ВA 100/120/230 В
Интерфейс дисплея
Обзор
Использование интерфейса дисплея
Используйте кнопки ВВЕРХ и ВНИЗ для прокрутки пунктов главного меню. Нажмите кнопку ENTER для
просмотра подменю любого пункта главного меню. Нажмите кнопку ESCAPE, чтобы выйти из подменю и
вернуться в главное меню.
Обзор меню
Устройство Smart-UPS имеет экраны стандартного и расширенного меню. Экраны стандартного меню —
это наиболее часто используемые экраны. Экраны расширенного меню предназначены для опытных
пользователей, чтобы настраивать дополнительные функции ИБП.
Примечание. Настоящие экраны меню могут отличаться.

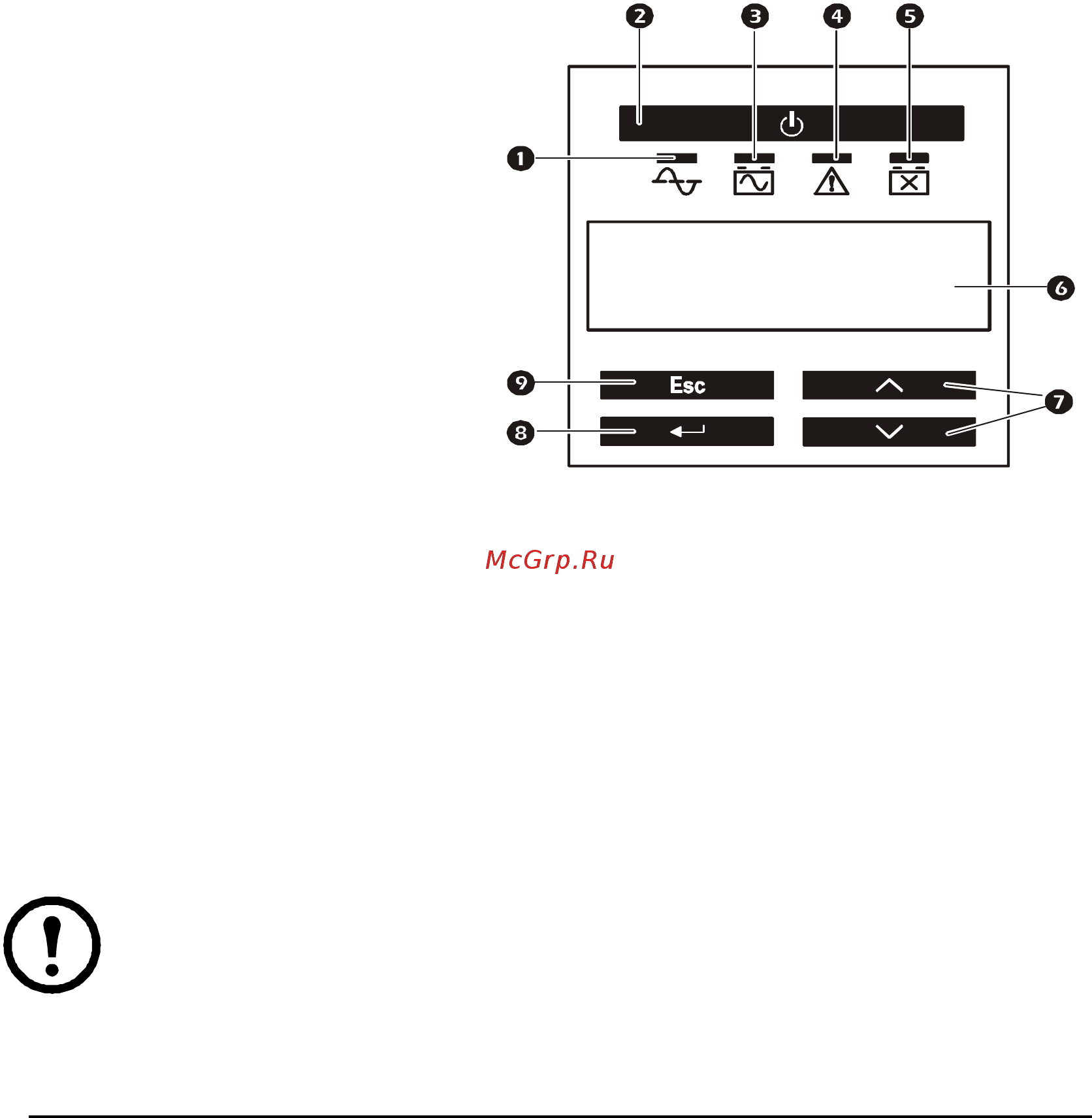

Индикатор оперативного режима
Кнопка вкл./выкл. выхода ИБП
Индикатор включения батареи
Индикатор Site Wiring Fault
Индикатор замены батареи
Экран дисплея
Кнопки ВВЕРХ/ВНИЗ
Кнопка ENTER
Кнопка ESCAPE
Главное меню Обзор
Стандартн
ое
Расширенн
ое
Экраны прокрутки
От электросети
(ИБП работает от электросети)
x
Состояние группы розеток x
Входное и выходное напряжение x
Измеритель нагрузки x
Зарядка и время работы батареи x
Предупреждения x
Графики нагрузки и зарядки батареи x
Состояние
Режим работы xx
Эффективность в % (только
энергосберегающий режим)
xx
Входное и выходное напряжение xx
Мощность нагрузки (Вт) и ВА xx
su0343a
