135
ASRock 970 Pro3 R2.0 Motherboard
簡體中文
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持
( 見第 2 頁第 29 項 )
將電腦連接至帶 HDMI 的數字
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
SP DI FO UT
GN D
1
2. BIOS 信息
主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST)
時按下 <F2> 或 < D e l > 鍵進入 B I OS 設置程序；此外，你也可以讓開機自檢 ( P OS T )
進行常規檢驗。如果你需要在開機自檢 ( P O S T) 之后進入 B I O S 設置程序，請按下
<Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關
BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。
3. 支持光盤信息
本主板支持各種微軟視窗操作系統：Microsoft
®
Windows
®
8/8 64 位元 /7/7 64 位元
/Vista
TM
/Vista
TM
64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主
板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運
行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持
光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。

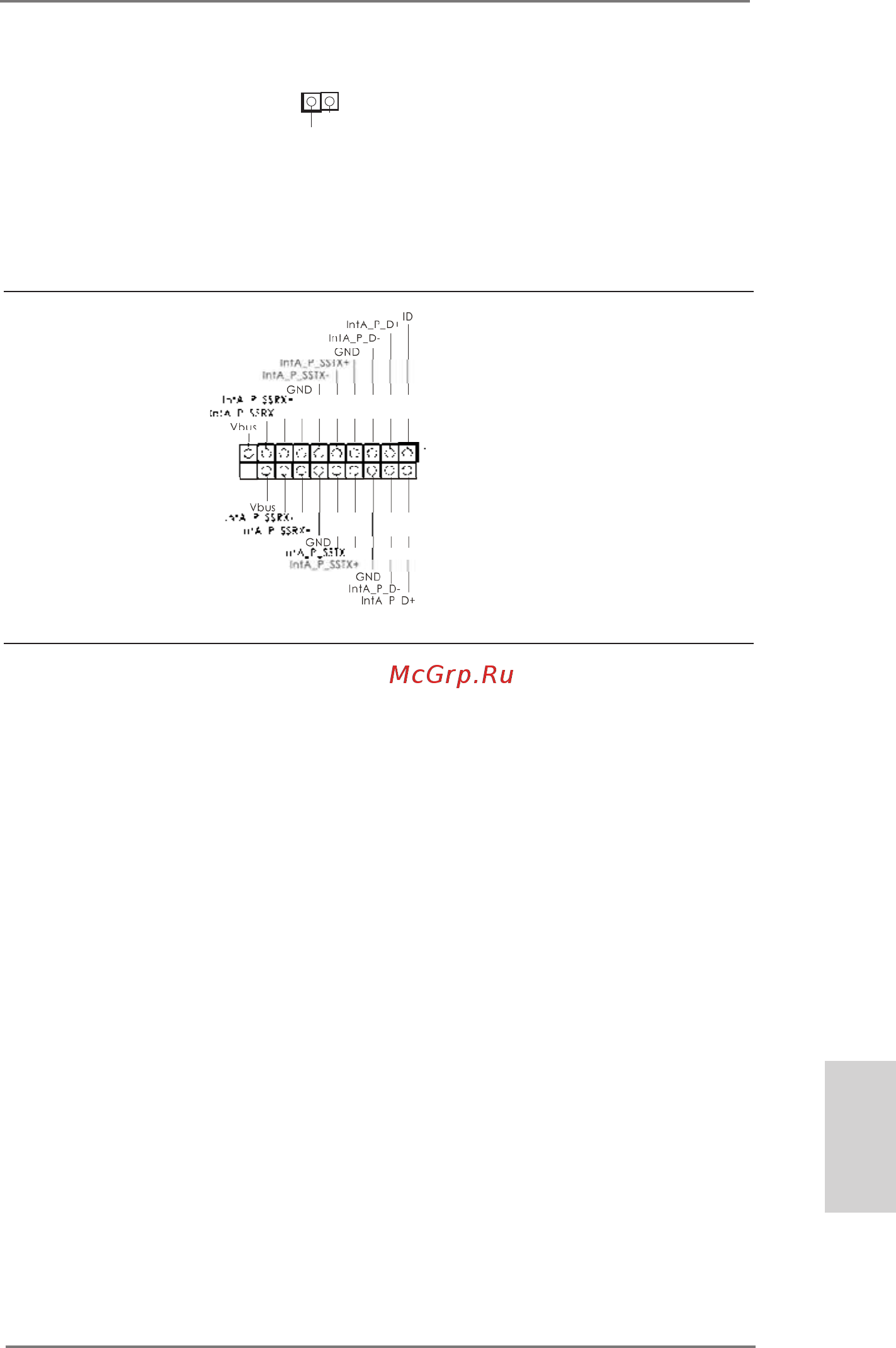

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_2_3)
USB 3.0 接口之外，這款主板有
( 見第 2 頁第 37 項 )
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
