141
ASRock 970 Pro3 R2.0 Motherboard
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 )
碟或者主機板上的 SATA3 接口。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !

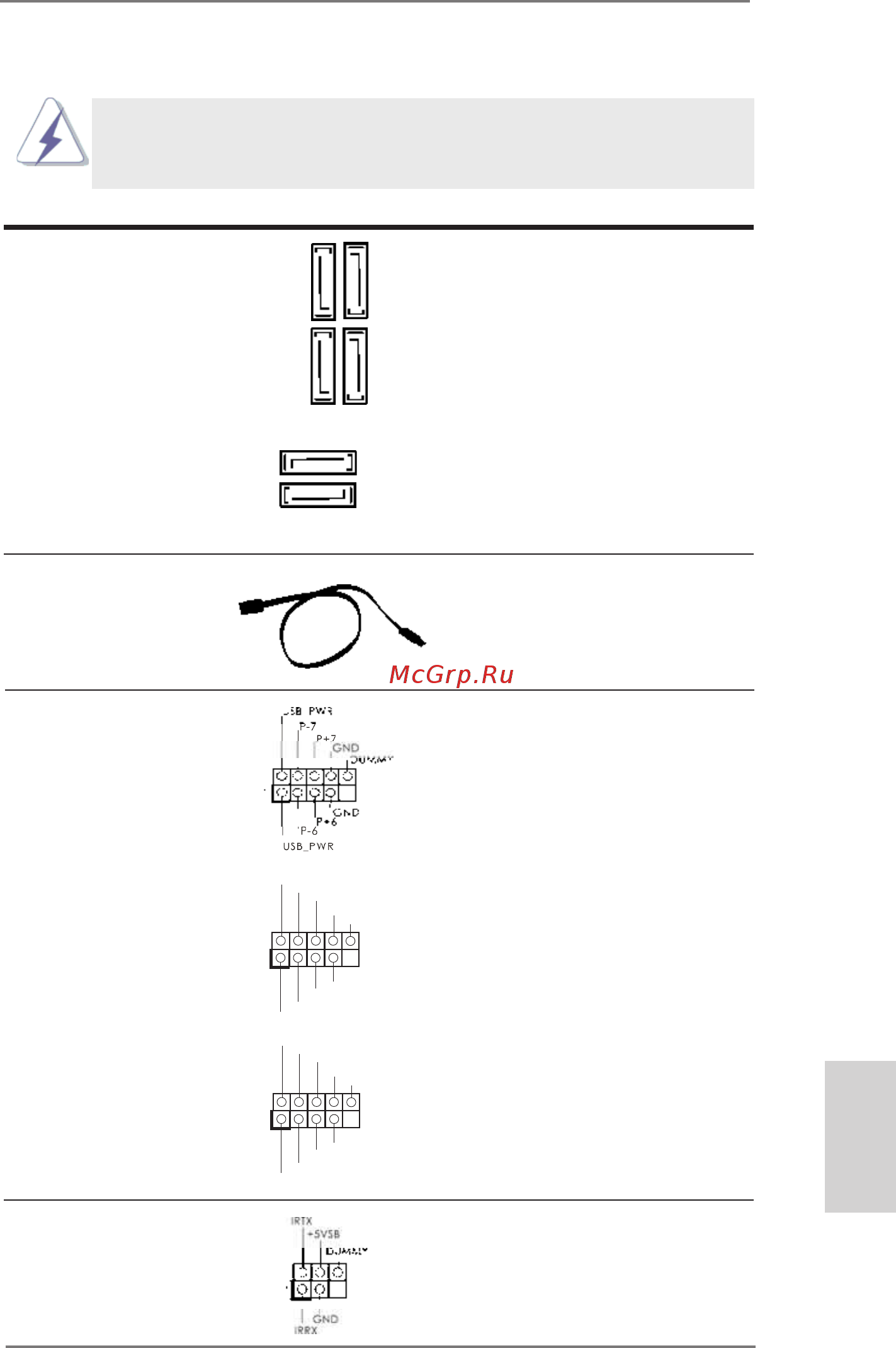

接頭 圖示 說明
Serial ATA3 接口 這裡有六組 Serial ATA3
(SATA3_1: 見第 2 頁第 18 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 17 項 )
線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 13 項 )
目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 12 項 )
可提供高達 6.0Gb/s 的數據
(SATA3_5: 見第 2 頁第 10 項 )
傳輸速率。
(SATA3_6: 見第 2 頁第 11 項 )
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB_6_7)
USB 2.0 接口之外，這款
( 見第 2 頁第 23 項 )
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB_8_9)
( 見第 2 頁第 25 項 )
(9 針 USB_10_11)
( 見第 2 頁第 26 項 )
繁體中文
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 27 項 )
外線。
1
U SB _P WR
P-8
GND
DUMMY
U SB _P WR
P +8
GND
P-9
P +9
SATA3_2
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_1
1
U SB _P WR
P-10
GND
DUMMY
U SB _P WR
P +1 0
GND
P-11
P +1 1
