ASRock 970 Pro3 R2.0 Motherboard
English

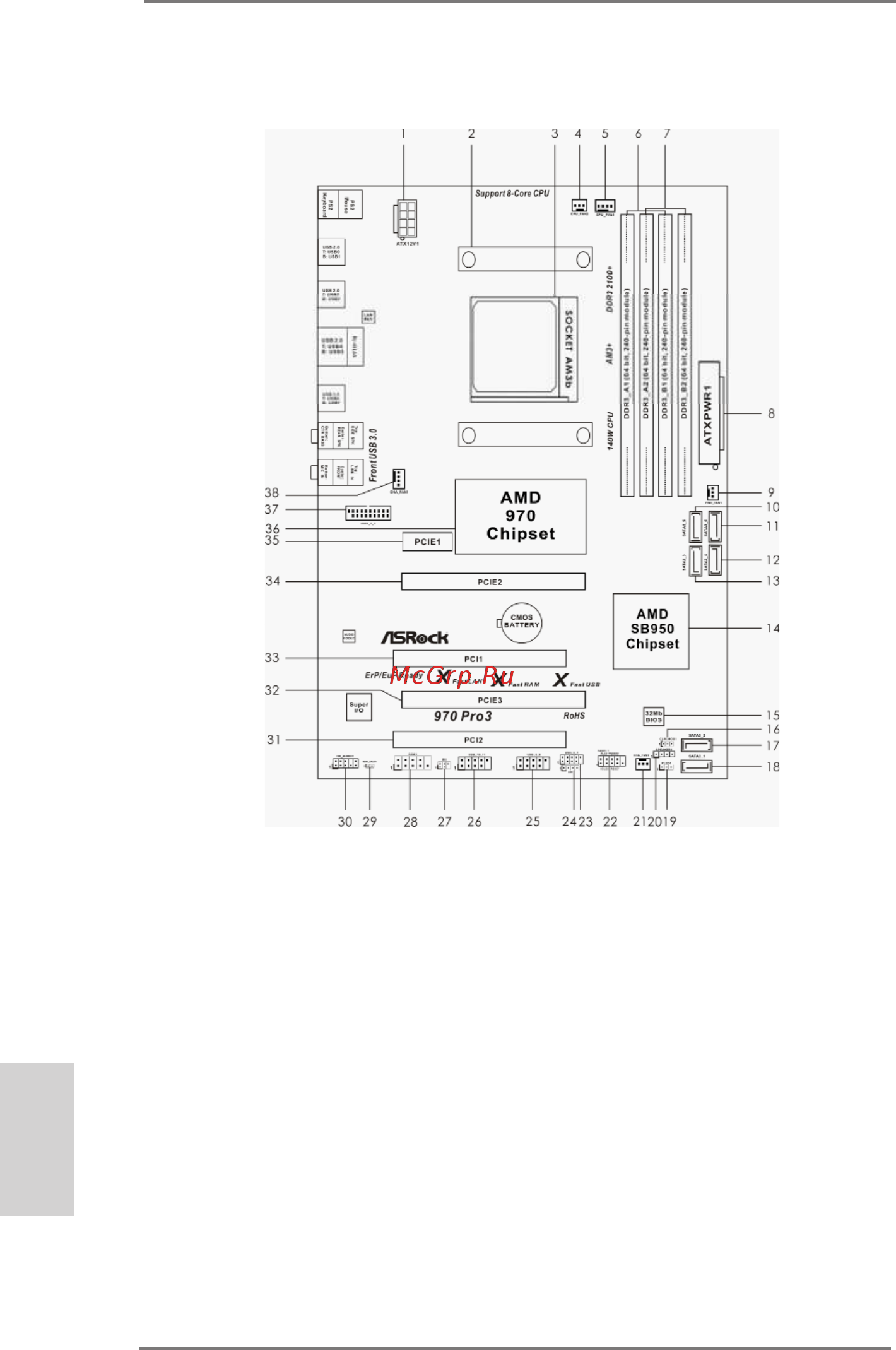

Motherboard Layout
1 ATX 12V Power Connector (ATX12V1) 19 Power LED Header (PLED1)
2 CPU Heatsink Retention Module 20 Chassis Speaker Header (SPEAKER 1)
3 AM3+ CPU Socket 21 Chassis Fan Connector (CHA_FAN2)
4 CPU Fan Connector (CPU_FAN2) 22 System Panel Header (PANEL1)
5 CPU Fan Connector (CPU_FAN1) 23 USB 2.0 Header (USB_6_7)
6 2 x 240-pin DDR3 DIMM Slots 24 Consumer Infrared Module Header (CIR1)
(Dual Channel: DDR3_A1, DDR3_B1) 25 USB 2.0 Header (USB_8_9)
7 2 x 240-pin DDR3 DIMM Slots 26 USB 2.0 Header (USB_10_11)
(Dual Channel: DDR3_A2, DDR3_B2) 27 Infrared Module Header (IR1)
8 ATX Power Connector (ATXPWR1) 28 COM Port Header (COM1)
9 Power Fan Connector (PWR_FAN1) 29 HDMI_SPDIF Header (HDMI_SPDIF1)
10 SATA3 Connector (SATA3_5) 30 Front Panel Audio Header (HD_AUDIO1)
11 SATA3 Connector (SATA3_6) 31 PCI Slot (PCI2)
12 SATA3 Connector (SATA3_4) 32 PCI Express 2.0 x16 Slot (PCIE3)
13 SATA3 Connector (SATA3_3) 33 PCI Slot (PCI1)
14 Southbridge Controller 34 PCI Express 2.0 x16 Slot (PCIE2)
15 SPI Flash Memory (32Mb) 35 PCI Express 2.0 x1 Slot (PCIE1)
16 Clear CMOS Jumper (CLRCMOS1) 36 Northbridge Controller
17 SATA3 Connector (SATA3_2) 37 USB 3.0 Header (USB3_2_3)
18 SATA3 Connector (SATA3_1) 38 Chassis Fan Connector (CHA_FAN1)
