Zalman Z1 Черный [12/20] Installation installation instalação

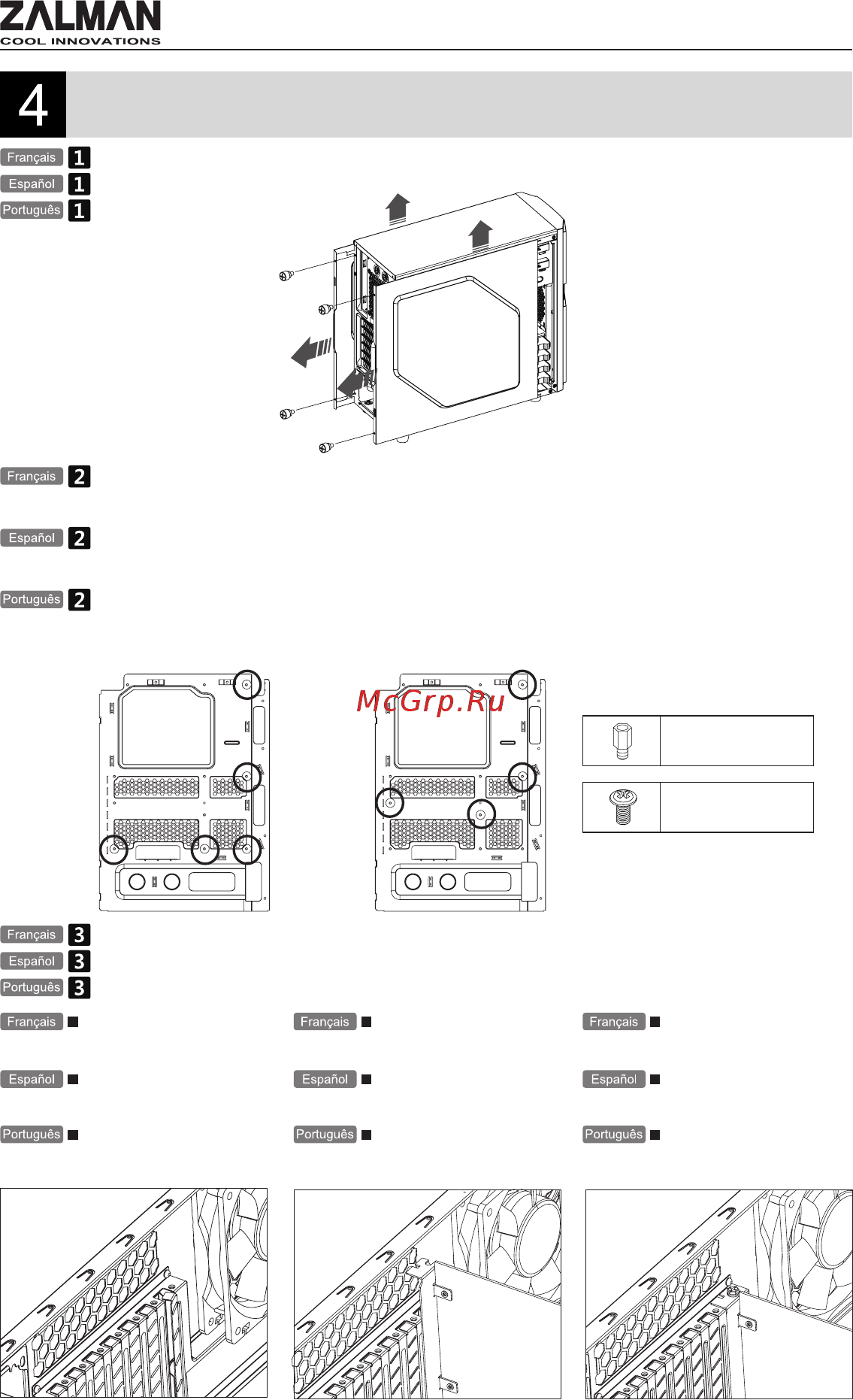

Installation / Installation / Instalação

Retrait du panneau latéral

Remoção da tampa lateral

Retirar el panel lateral

Installation de la carte mère

Il ya 4 Os de stands préinstallés. S'il vous plaît se référer aux schémas ci-dessous pour Stand O postes

supplémentaires (selon le type de carte mère).

Instalación de la placa base

Hay 4 separadores preinstalados. Por favor, consulte los siguientes diagramas de Stand O posiciones adicionales

(según el tipo de placa base).

Instalação de placa-mãe

Há 4 Os stands pré-instalados. Consulte os diagramas abaixo para suporte isolador posições adicionais (com base

no tipo de placa-mãe).

Assemblage de la carte graphique

Desserrer la vis à la main qui fixe

le couvercle de PCI et séparer le

couvercle.

Retirer le couvercle du logement

PCI.

Installer la carte graphique et la

fixer avec vis de fixation.

Ensamblaje de tarjeta graca

Separar el cubierto desarmando el

tornillo de mano que fija el cubierto

PCI.

Remover el cubierto de la ranura

PCI.

Instalar la tarjeta grafica y fijar con

tornillo.

Instalação do cartão VGA

o parafuso de mão que fixa a

tampa de PCI e desmonte a

tampa

Retire a tampa do PCI Instale o cartão VGA e aperte com

o parafuso de ajuste

M-ATX

Stand-O

B Bolt

①

②

ATX
