Pioneer GEX-P5700TVP [3/16] Подключение устройств
![Pioneer GEX-P5700TVP [3/16] Подключение устройств](/views2/1035525/page3/bg3.png)
3

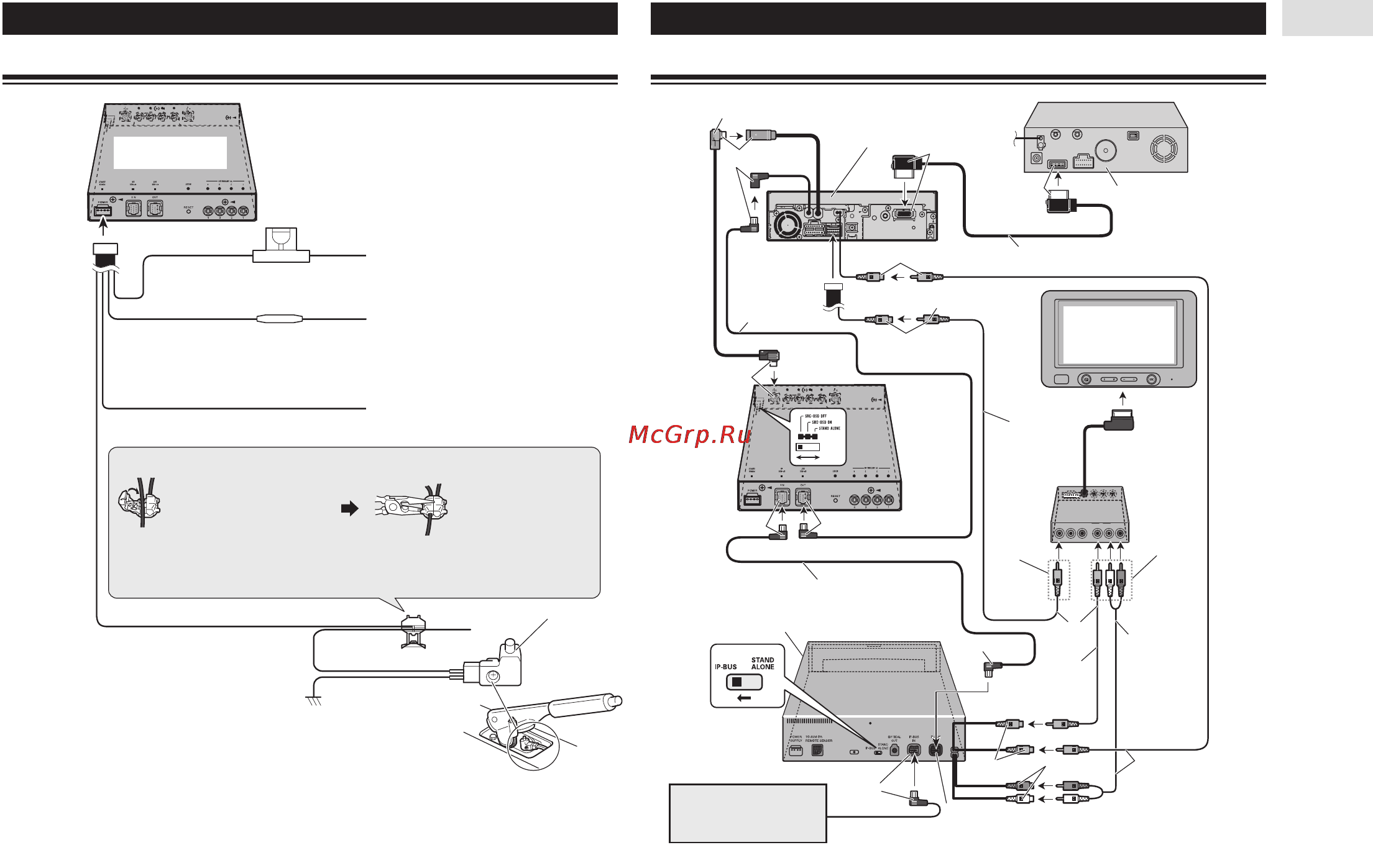

Подключение устройств
Подключение кабелей питания
Этот аппарат
Держатель предохранителя
Желтый
К электрической цепи, всегда находящейся под
напряжением, вне зависимости от положения
ключа зажигания.
Предохранитель сопротивление
Красный
(Подключайте этот провод только в том случае,
если данный аппарат используется в режиме
STAND ALONE [Автономное использование]).
К электрической цепи, управляемой ключом
зажигания (12 В постоянного тока).
Черный (масса)
К металлическому корпусу автомобиля.
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
плоскогубцами.
Примечание:
● Положение переключателя парковочного тормоза зависит от типа автомобиля. Дополнительную
информацию об этом можно получить в инструкции по эксплуатации автомобиля или у дилера.
Концевой выключатель стояночного тормоза
Светлозеленый
Используется для определения состояния
ON/OFF [Включен/Выключен] стояночного
тормоза. Этот провод должен быть
подключен к проводу питания концевого
выключателя стояночного тормоза.
Контакт под напряжением
Заземленный контакт
Использование этого аппарата в режиме «SRC: OSD OFF»
Кабель AVBUS (прилагается)
AV [Аудио/Видео] ресивер
(например, AVHP5700DVD)
(продается отдельно)
Синий
Желтый
Желтый
Навигационный блок Pioneer
(например, AVIC800DVD)
(продается отдельно)
3 м
Желтый
26проводный кабель (прилагается к навигационному блоку Pioneer)
Кабель IPBUS
(прилагается)
К видео выходу
3 м
Задний дисплей
(например, AVDW6200)
(продается отдельно)
Черный
Этот аппарат
RCA кабель
(продается
отдельно)
Синий
Черный
К видео
входу 1
К видео
входу 2
Кабель IPBUS (продается отдельно)
DVD плеер (например, XDVP9II) (продается
отдельно)
Черный
Желтый
Белый/Красный
RCA кабель
(поставляется
с DVD
плеером)
Синий
CD чейнджер
(продается отдельно)
Желтый
Черный
Белый/Красный
RCA кабель
(продается
отдельно)
