Основные узлы

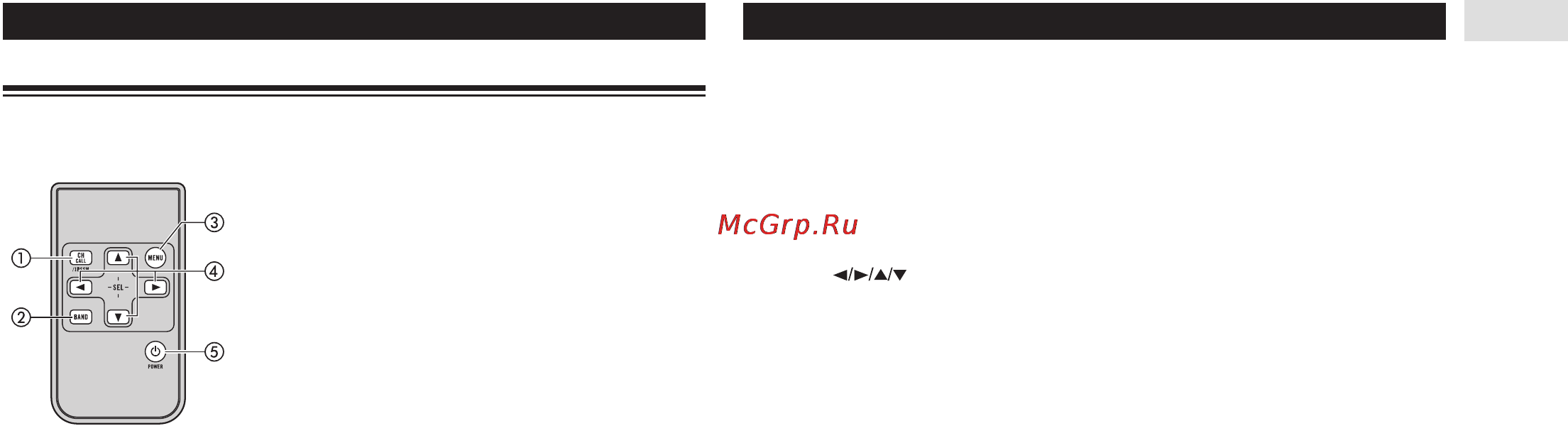

Пульт дистанционного управления
Прилагаемый к этому аппарату пульт дистанционного управления предназначен, главным образом, для
использования пассажирами заднего сиденья. При использовании пульта направляйте его на соответ
ствующий датчик.
➀ Кнопка CH CALL [Вывод номера канала]
Режим SRC: OSD ON
Если в качестве источника сигнала используется телевизор или если телевизор не выбран в каче
стве источника сигнала, но задний телевизор включен:
На переднем и заднем дисплее выводится информация о номере канала.
Режим SRC: OSD OFF
Если в качестве источника сигнала используется телевизор или если телевизор не выбран в каче
стве источника сигнала, но задний телевизор включен:
На заднем дисплее выводится информация о номере канала.
Режим STAND ALONE
Нажимайте эту кнопку, чтобы показать текущий канал и другие установки (см. на странице 14 раз
дел «Подтверждение текущего канала и другие настройки»).
➁ Кнопка BAND [Диапазон]
Режим SRC: OSD ON
Не используется. Используйте кнопку BAND основного блока.
Режим SRC: OSD OFF
Не используется. Используйте кнопку BAND основного блока.
Режим STAND ALONE
Нажимайте эту кнопку, чтобы выбрать один из двух телевизионных диапазонов, а также для отме
ны действия функций.
➂ Кнопка MENU [Меню]
Режим SRC: OSD ON
Нажимайте эту кнопку, чтобы вывести экранное меню на переднем и заднем дисплеях.
Режим SRC: OSD OFF
Нажимайте эту кнопку, чтобы вывести экранное меню на заднем дисплее.
Режим STAND ALONE
Нажимайте эту кнопку, чтобы вывести экран выбора региональной группы (см. на странице 14 «Вы
бор региональной группы»).
➃ Кнопки
Режим SRC: OSD ON
Используйте эти кнопки для выполнения ручной настройки, а также для выбора пресета. Эти кноп
ки используются также для настройки функций.
Режим SRC: OSD OFF
Используйте эти кнопки для выполнения ручной настройки, а также для выбора пресета. Эти кноп
ки используются также для настройки функций.
Режим STAND ALONE
Используйте эти кнопки для выполнения ручной настройки, а также для выбора пресета.
➄ Кнопка POWER [Питание]
Режим SRC: OSD ON
Если в качестве источника сигнала выбран не телевизор, нажимайте эту кнопку для включения и вы
ключения заднего дисплея.
Режим SRC: OSD OFF
Если в качестве источника сигнала выбран не телевизор, нажимайте эту кнопку для включения и вы
ключения заднего дисплея.
Режим STAND ALONE
Нажимайте эту кнопку для включения и выключения аппарата.
