Vision Fitness X20 TOUCH [12/30] Шаг 3

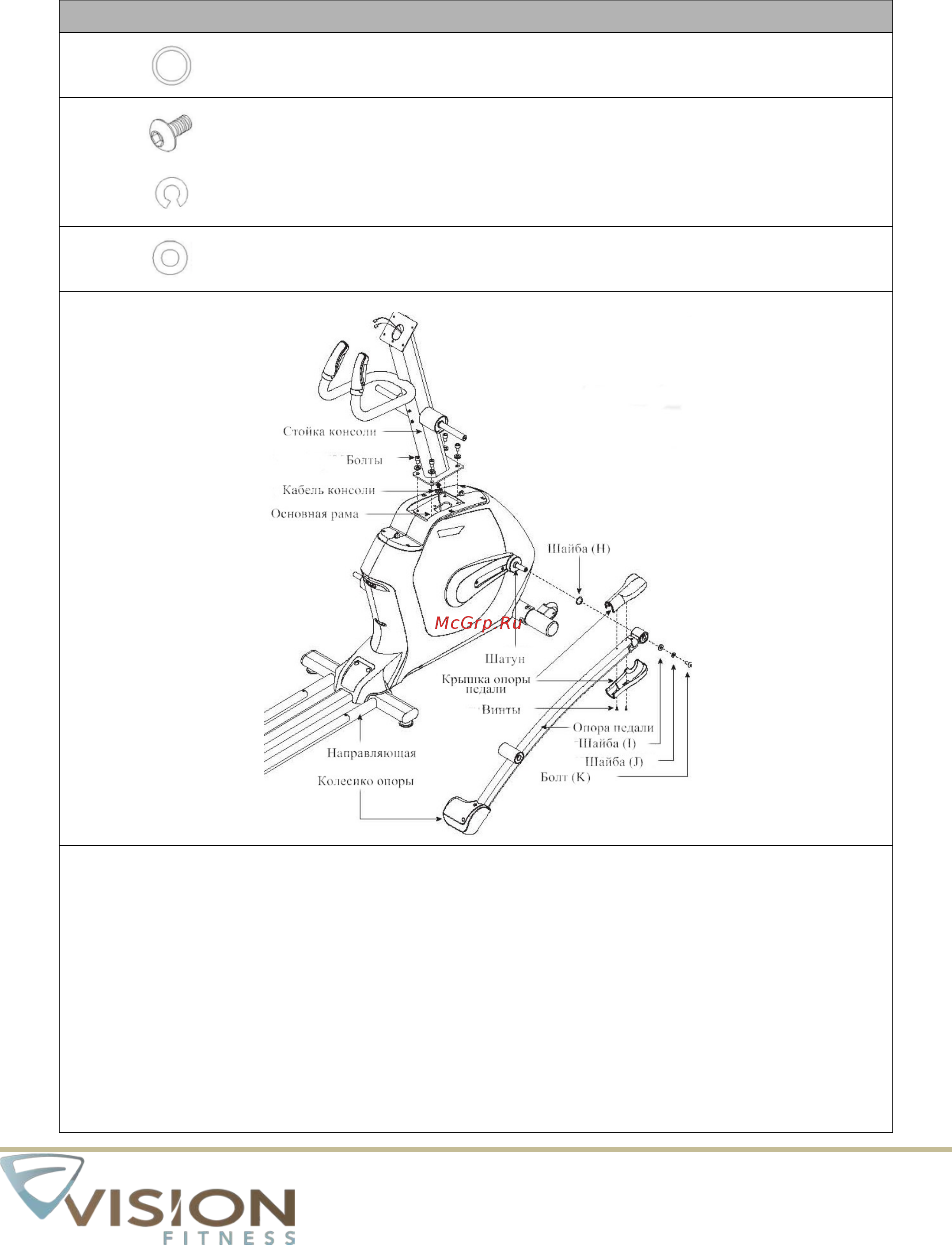

ШАГ 3

Сборочный комплект

Волнообразная шайба (H) 23 мм. Кол-во: 2 шт.

Болт (K) 20 мм. Кол-во: 2 шт.

Пружинная шайба (J) 15 мм. Кол-во: 2 шт.

Плоская шайба (I) 20 мм. Кол-во: 2 шт.

1. Откройте сборочный комплект №3;

2. Снимите болты и шайбы, закрепленные на основной раме и на опоре педали;

3. Аккуратно протяните кабель консоли через стойку;

4. Закрепите стойку консоли на основной раме и закрепите ранее снятыми болтами и

шайбами;

5. Закрепите волнообразную шайбу (Н) на шатуне, как показано на рисунке.

6. Закрепите опору пелали на шатуне с помощью 1 плоской шайбы (I), 1 пружинной

шайбы (J) и 1 болта (K);

7. Зафиксируйте крышку опоры педали на опоре снятыми ранее болтами и шайбами.
