DFC XJ-I-01A [7/11] Кол во

Содержание

• Ваше имя номер телефона номер модели 2
• Пожалуйста подготовьте следующие сведения при обращении за услугой 2
• Серийный номер номер детали подтверждение покупки 2
• Содержание 3
• Меры безопасности 4
• Для дополнительного удобства и безопасности к инверсионному столу прилагается комплект рукояток данные рукоятки находятся наверху задней и образной рамы 2 рукоятки помогают вернуться в вертикальное положение и основа двигается очень медленно или не двигается вовсе просто держитесь за рукоятки и потяните их к себе пока не вернетесь в вертикальное положение 6
• Инверсионный стол должен всегда возвращаться в вертикальное положение когда ваши руки находятся ниже пояса см раздел по использованию если этого не происходит вероятно тренажер неправильно отрегулирован под ваш рост 6
• Обе ручки должны быть отрегулированы в одинаковые отверстия попытка отрегулировать ручки в 2 разных положениях может стать причиной повреждения тренажера или увечья пользователя 6
• Описание кол во 6
• Примечание 6
• Рукоятки 6
• Ручки 5 можно регулировать в зависимости от большей или меньшей степени инверсии для регулировки ручек просто потяните за них пока штырь не выйдет из отверстия подвигайте их вверх и вниз до нужного отверстия зафиксируйте штырь в нужном отверстии нижнее отверстие обеспечивает наименьшее количество инверсий в то время как верхнее отверстие обеспечивает наибольшее количество инверсий рекомендуется начинающим использовать нижнее отверстие пока они хорошо не ознакомятся с тренажером 6
• Список деталей 6
• Для дополнительной безопасности в комплект включен нейлоновый ремешок для ограничения степени инверсии можно регулировать различную длину ремешка в зависимости от большей или меньшей степени инверсии для увеличения длины ремня 32 вставьте верхний конец ремня 32 в держатель ремня и потяните нижний конец ремня для уменьшения длины ремня вставьте нижний конец ремня 32 в держатель ремня и потяните верхний конец см рисунок 7
• Кол во 7
• Описание 7
• Расположите все детали на свободном участке на полу и удалите упаковочный материал для идентификации деталей обратитесь к спецификации деталей выполните следую щие шаги для сборки тренажера 7
• Регулируемый кронштейн 3 можно регулировать в различных направлениях чтобы подобрать высоту человека на тренажере для ослабления ручки 30 кронштейна вытащите большую пружинную ручку 18 двигайте кронштейн вверх или вниз до желаемой высоты на шкале 44 расположенной чуть ниже втулки 26 когда кронштейн в нужном положении просто отпустите большую пружинную ручку немного подвигайте кронштейн вверх или вниз пока пружинная ручка не зафиксируется на месте затяните ручку 30 7
• Ремень 7
• Руководство по эксплу атации 7
• Сборка 7
• Спецификация крепежа 7
• X установка заглушек на ножки 8
• Инструкция по сборке 8
• Шаг1 8
• Шаг 2 9

Похожие устройства

• DFC SJ7200B Инструкция по эксплуатации
• Hasttings HastDrive Инструкция по эксплуатации
• Matrix R7XI (V,05) Инструкция по эксплуатации
• Matrix R7XE VA (V,05) Инструкция по эксплуатации
• DFC XJ-I-02CL Инструкция по эксплуатации
• Body Solid DGYM Инструкция по эксплуатации
• Body Solid G2B BIANGULAR Инструкция по эксплуатации
• Body Solid DPCCsf Инструкция по эксплуатации
• HEADWAY M-X3 35км/ч макс. Инструкция по эксплуатации
• NordicTrack NETL 17812 T14,2 Инструкция по эксплуатации
• Matrix FITNESS LIVESTRONG LS12.9E Инструкция по эксплуатации
• Tunturi Platinum Pro Platinum Pro exercise bike Инструкция по эксплуатации
• Matrix FITNESS LIVESTRONG LS9.9E Инструкция по эксплуатации
• Aerofit IF Инструкция по эксплуатации
• Tunturi Pure 6.1 Инструкция по эксплуатации
• HouseFit HT-9172E Инструкция по эксплуатации
• Matrix FITNESS LIVESTRONG LS7.9E Инструкция по эксплуатации
• Oxygen Fitness GX-65FD HRC+ Инструкция по эксплуатации
• Tunturi Pure R 10.0 Инструкция по эксплуатации
• SportTop CB8300 Инструкция по эксплуатации

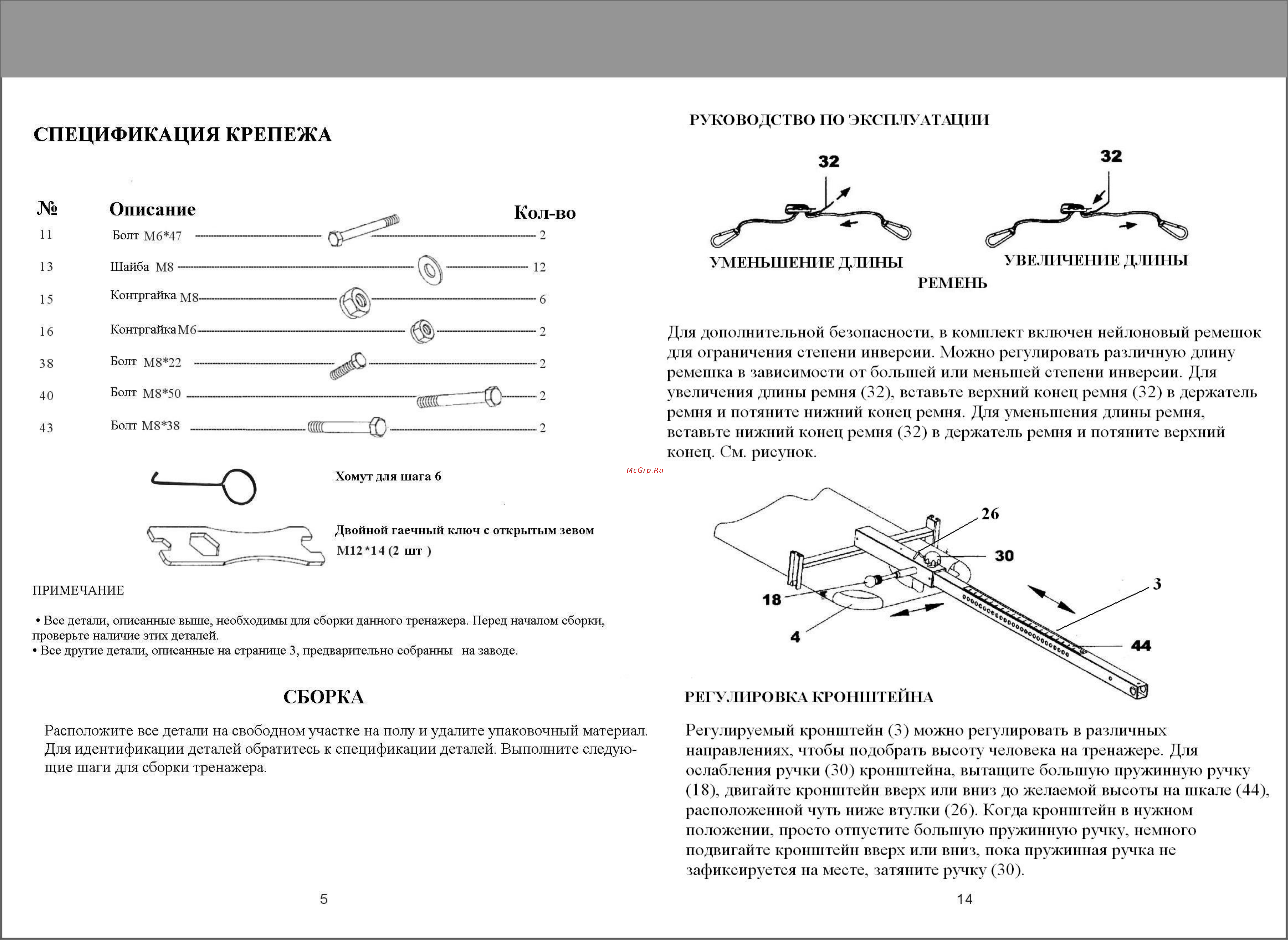

РУКОВОДСТВО ПО ЭКСПЛУ АТАЦИИ СПЕЦИФИКАЦИЯ КРЕПЕЖА Описание 11 Болт Мб 47 13 Шайба М8 15 Контргайка __________ 16 Контргайка Мб Кол во РЕМЕНЬ 38 40 43 Болт М 8 38 О 2 Для дополнительной безопасности в комплект включен нейлоновый ремешок для ограничения степени инверсии Можно регулировать различную длину ремешка в зависимости от большей или меньшей степени инверсии Для увеличения длины ремня 32 вставьте верхний конец ремня 32 в держатель ремня и потяните нижний конец ремня Для уменьшения длины ремня вставьте нижний конец ремня 32 в держатель ремня и потяните верхний конец См рисунок Хомут для шага 6 Двойной гаечный ключ с открытым зевом М12 14 2 шт ПРИМЕЧАНИЕ Все детали описанные выше необходимы для сборки данного тренажера Перед началом сборки проверьте наличие этих деталей Все другие детали описанные на странице 3 предварительно собранны на заводе СБОРКА Расположите все детали на свободном участке на полу и удалите упаковочный материал Для идентификации деталей обратитесь к спецификации деталей Выполните следую щие шаги для сборки тренажера 5 Регулируемый кронштейн 3 можно регулировать в различных направлениях чтобы подобрать высоту человека на тренажере Для ослабления ручки 30 кронштейна вытащите большую пружинную ручку 18 двигайте кронштейн вверх или вниз до желаемой высоты на шкале 44 расположенной чуть ниже втулки 26 Когда кронштейн в нужном положении просто отпустите большую пружинную ручку немного подвигайте кронштейн вверх или вниз пока пружинная ручка не зафиксируется на месте затяните ручку 30 14
