5
СБОРКА
Собирать тренажёр следует вдвоём. Разложите все части на свободное пространство и удалите
упаковку, но не выбрасывайте её до завершения сборки. Помимо инструментов из комплекта, вам
потребуется крестовая отвертка и разводной гаечный ключ
Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым
изображением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного
руководства. Число после скобок — это количество деталей, требуемое для сборки. Примечание:
Если деталь отсутствует в комплекте крепежа, проверьте, не установлена ли она на своё место.
ШАГ 1
Чтобы упростить сборку, прочитайте инфор-
мацию ниже, перед тем как начать.
Удалите два винта, две шайбы и транспор-
тировочную скобу (не показано) с задней
части рамы (1). Отложите детали в сторо-
ну.
Найдите задний стабилизатор (7), на кото-
ром не установлены колеса.
Прикрепите задний стабилизатор (7) к раме
(1) с помощью двух винтов М10 x 25 (34) и
двух шайб стабилизатора (33).
ШАГ 2
Прикрепите передний стабилизатор (8) к
раме (1) с помощью двух винтов M10 x
25мм (34) и дву шайб стабилизатора (33).
5
To hire an authorized service technician to assemble the exercise bike, call 1-800-445-2480.
Assembly requires two persons. Place all parts of the exercise bike in a cleared area and remove the packing
materials. Do not dispose of the packing materials until assembly is completed.
In addition to the included tool(s), assembly requires an adjustable wrench , a Phillips
screwdriver , and a tape measure .
Note: If a part is not in the hardware kit, check to see if it has been preattached.
ASSEMBLY

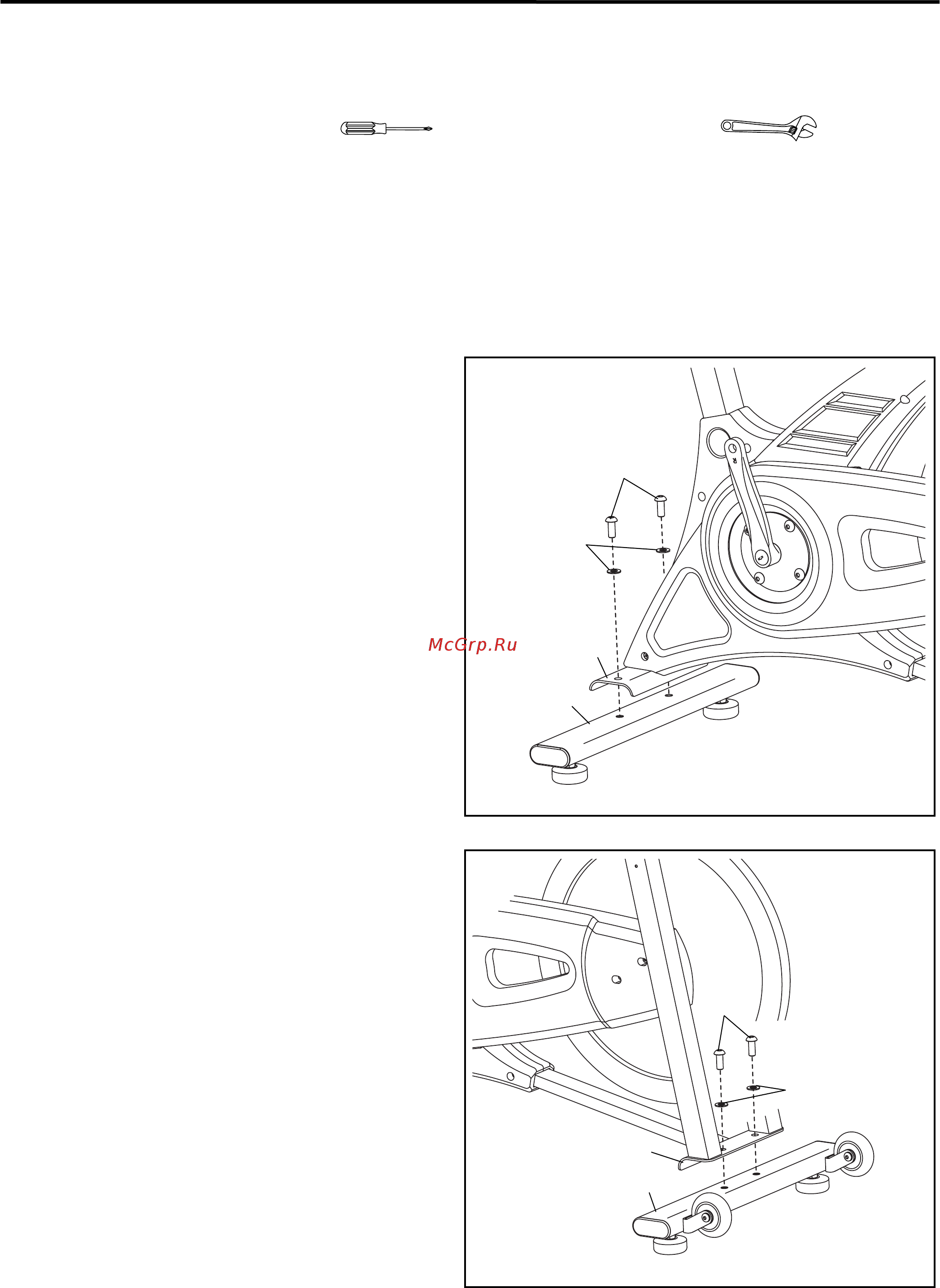

1.
Remove the two screws, the two washers, and
the shipping bracket (not shown) from the rear of
the Frame (1). Discard the screws, washers, and
shipping bracket.
Identify the Rear Stabilizer (7), which does not
have wheels.
Attach the Rear Stabilizer (7) to the Frame (1)
with two M10 x 25mm Screws (34) and two
Stabilizer Washers (33).
2. Remove the two screws, the two washers, and
the shipping bracket (not shown) from the front
of the Frame (1). Discard the screws, washers,
and shipping bracket.
Attach the Front Stabilizer (8) to the Frame (1)
with two M10 x 25mm Screws (34) and two
Stabilizer Washers (33).
1
34
33
8
1
1
7
34
33
2
To make assembly easier, read the
information above before you begin.
Удалите два винта, две шайбы и транспор-
тировочную скобу (не показано) с передней
части рамы (1). Отложите детали в сторо-
ну.
