6

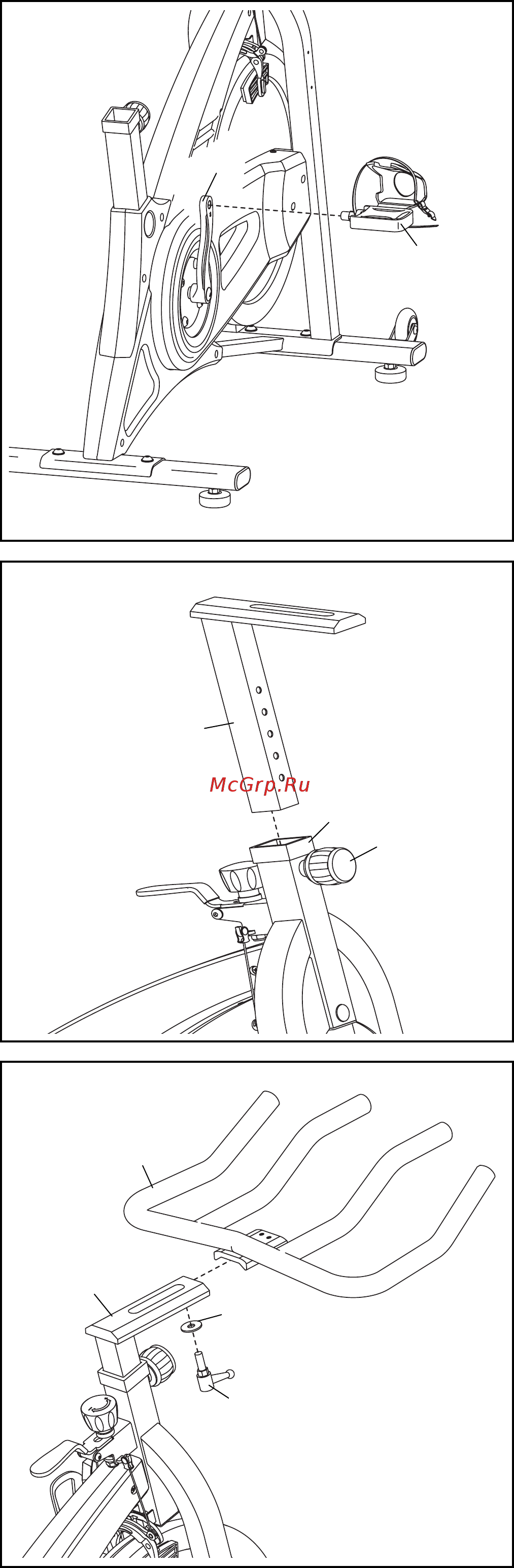

ШАГ 3
Найдите правую педаль (35), которая промар-
кирована значком "R".
Используя разводной ключ, затяните правую
педаль (35) по часовой стрелке на правом
рычаге (26).
Затяните левую педаль (не показано) против
часовой стрелки на левом рычаге (не показано).
ШАГ 4
Расположите кронштейн руля (4), как показано.
Найдите ручку регулировки (23) на передней
раме (1). Ослабьте ручку и потяните её на себя.
Затем вставьте кронштейн (4) в раму.
Переместите кронштейн руля (4) вверх или вниз
в нужное положение, отпустите ругулиро-
вочную ручку (23) в отверстия для фиксации в
кронштейне руля, а затем затяните ручку. Убе-
дитесь, что ручка плотно заняла место в отверс-
тии.
ШАГ 5
Прикрепите руль (5) к кронштейну (4) с помощью
рукоятки (31) и шайбы (32).
Замечание: рукоятка (31) функционирует как
храповик. Поверните рукоятку по часовой
стрелке, потяните её на себя, поверните
рукоятку против часовой стрелки и надавите
на неё, а затем снова совершите поворот по
часовой стрелке. Повторяйте этот процесс до
тех пор, пока рукоятка не зафиксируется.
6
4. Orient the Handlebar Post (4) as shown.
Locate the Adjustment Knob (23) on the front of
the Frame (1). Loosen the Adjustment Knob and
pull it outward. Then, insert the Handlebar Post
(4) into the Frame.
Move the Handlebar Post (4) upward or
downward to the desired position, release
the Adjustment Knob (23) into an adjustment
hole in the Handlebar Post, and then tighten
the Adjustment Knob. Make sure that the
Adjustment Knob is firmly engaged in an
adjustment hole.
3
4
3. Identify the Right Pedal (35), which is marked
with an R.
Using an adjustable wrench, firmly tighten the
Right Pedal (35) clockwise into the Right Crank
Arm (26).
Tighten the Left Pedal (not shown) counter-
clockwise into the Left Crank Arm (not shown).
35
4
23
1
26
7
5. Attach the Handlebar (5) to the Handlebar Post
(4) with the Handle (31) and the Handle Washer
(32).
Note: The Handle (31) functions like a ratchet.
Turn the Handle clockwise, pull the Handle
outward, turn the Handle counterclockwise, push
the Handle inward, and then turn the Handle
clockwise again. Repeat this process until the
Handle is tight.
5
6
6. Orient the Seat Post (2) as shown.
Locate the Adjustment Knob (23) on the rear of
the Frame (1). Loosen the Adjustment Knob and
pull it outward. Then, insert the Seat Post (2) into
the Frame.
Move the Seat Post (2) upward or downward
to the desired position, release the Adjustment
Knob (23) into an adjustment hole in the Seat
Post, and then tighten the Adjustment Knob.
Make sure that the Adjustment Knob is firmly
engaged in an adjustment hole.
4
2
1
23
5
32
31
6
4. Orient the Handlebar Post (4) as shown.
Locate the Adjustment Knob (23) on the front of
the Frame (1). Loosen the Adjustment Knob and
pull it outward. Then, insert the Handlebar Post
(4) into the Frame.
Move the Handlebar Post (4) upward or
downward to the desired position, release
the Adjustment Knob (23) into an adjustment
hole in the Handlebar Post, and then tighten
the Adjustment Knob. Make sure that the
Adjustment Knob is firmly engaged in an
adjustment hole.
3
4
3. Identify the Right Pedal (35), which is marked
with an R.
Using an adjustable wrench, firmly tighten the
Right Pedal (35) clockwise into the Right Crank
Arm (26).
Tighten the Left Pedal (not shown) counter-
clockwise into the Left Crank Arm (not shown).
35
4
23
1
26
