Aerofit IT IT7003 — инструкция по сборке: шаг 4 для сидений и ручек [12/16]
Превью страниц
Страница 12 /
16
![Aerofit IT IT7003 [12/16] 页面 12](/views2/1356095/page12/bgc.png)
─ 12 ─

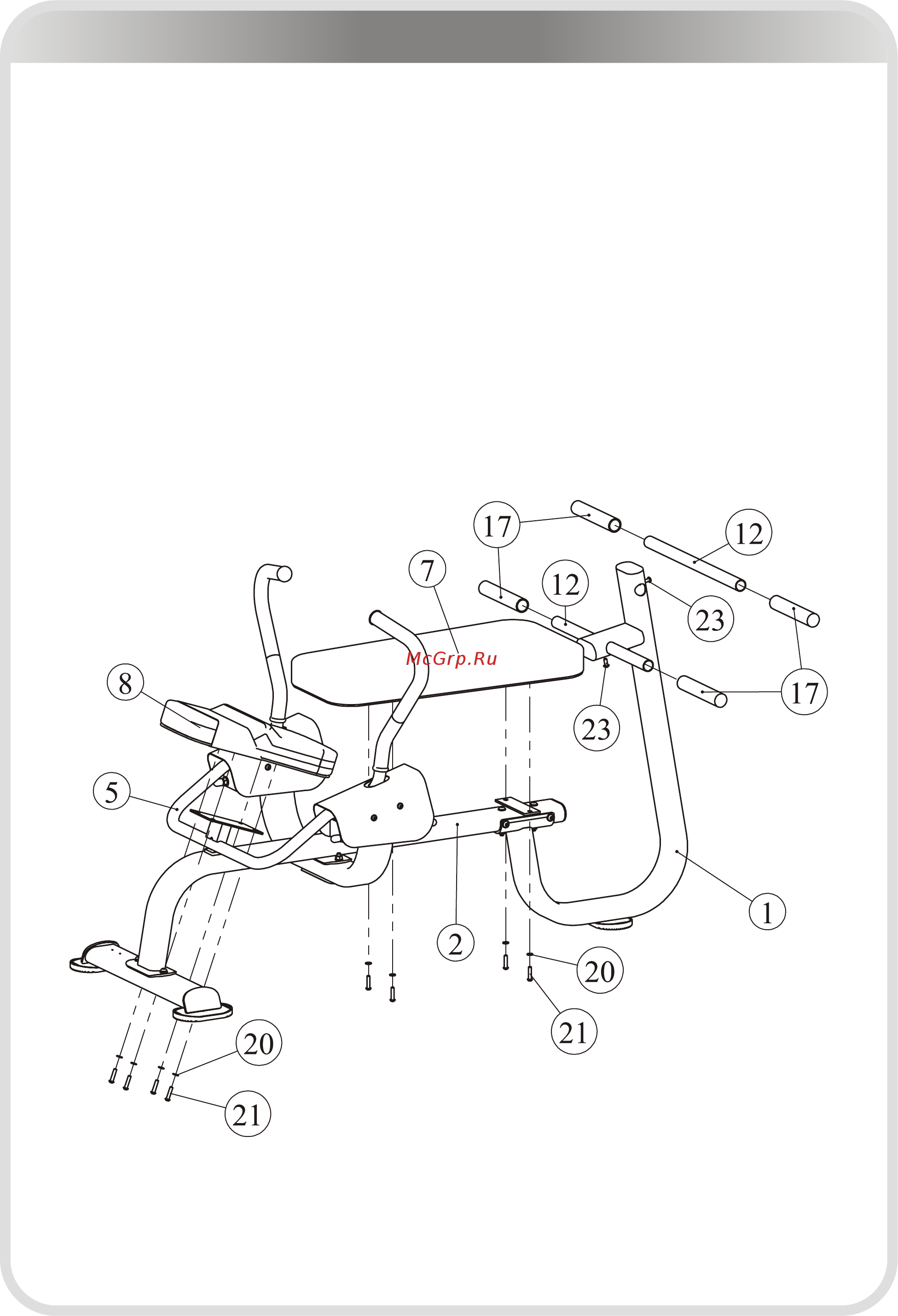

Assembly
Step 4
1. Attach Seat pad (#7) to Seat pad support frame (#2) using:
four M8*30 Hex Head Screws (#21) four Φ9*Φ16*1.6 Flat Washers (#20)
2. Attach Back pad (#9) to Handle frame (#5) using:
four M8*30 Hex Head Screws (#21) four Φ9*Φ16*1.6 Flat Washers (#20)
3. Attach two Foot pegs (#10) to Front support frame (#1), Then attach four
Handle grip (#17) to two Foot pegs. Using:
two M8*20 BHCS (#23)
NOTE: The foot peg beside the front support frame should be equal.
