11
UZB

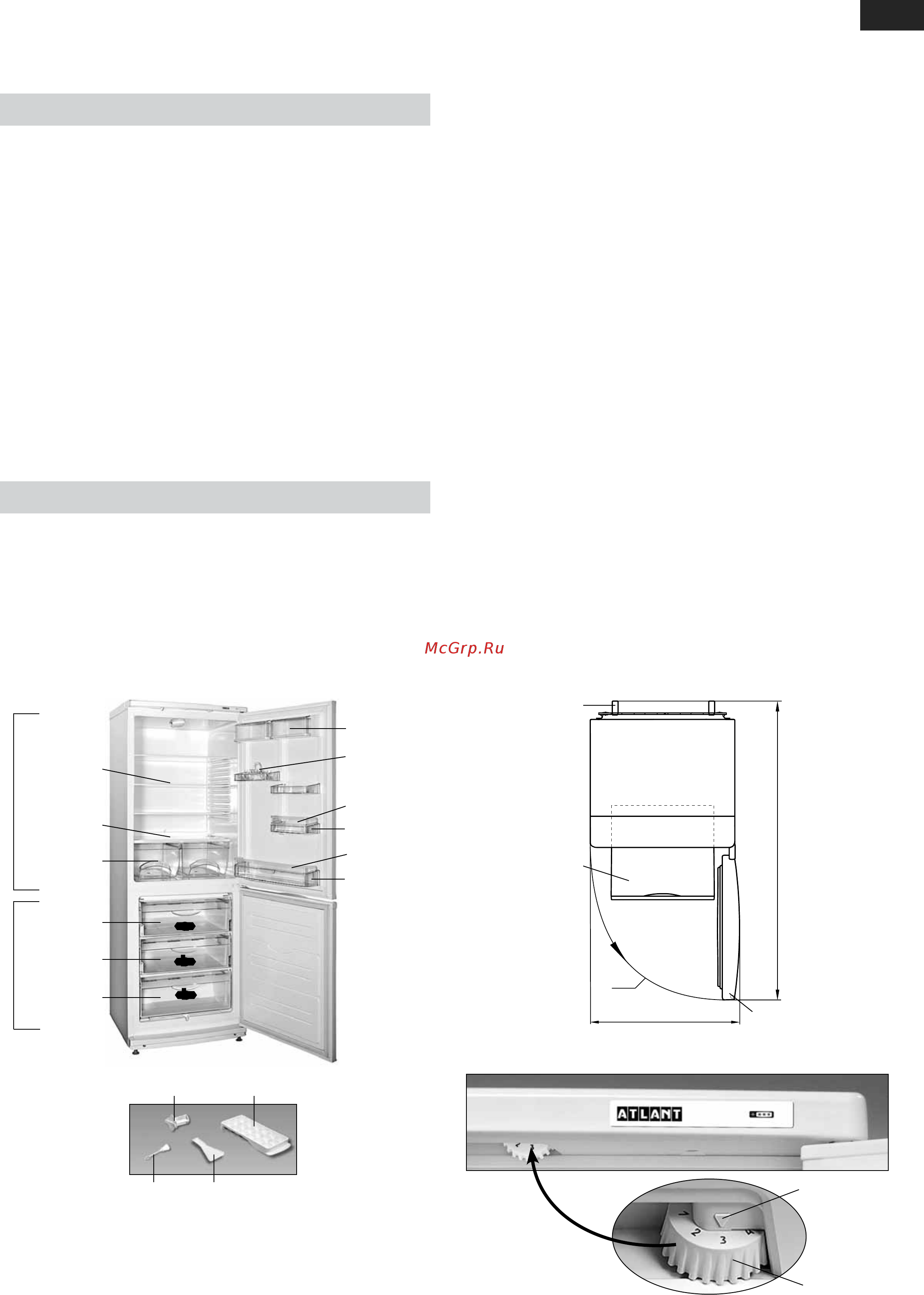

1 rasmi – Sovutgich va takibiy qismlari
I
II
cheklagich (katta)
savat (pastki)
savat
savat
idish (meva
yoki sabza-
votlar uchun)
shisha tokcha
(pastki)
shisha tokcha
qopqoqli idish
cheklagich (kichik)
tuxumlar uchun
bo‘linma
to‘siq-tokcha
to‘siq
«а»
«b»
«b»
I – muzlatish kamerasi (MK):
«a» – muzlatish va saqlash hududi;
«b» – saqlash hududi;
II – yangi sarhal oziq-ovqatlarni saqlash uchun kamera (SK)
1 SOVUTGICHNING TAVSIFI
1.1 Sovutgich 1 rasmiga muvofiq oziq-ovqatlarni muzlatish va
muzlatilgan oziq-ovqatlarni uzoq muddatga saqlash, MKda iste’mol
qilinadigan muz tayyorlash; oziq-ovqat mahsulotlari, ichimliklar,
sabzavotlar va mevalarni SKda sovutish va qisqa muddatga saqlash
uchun mo‘ljallangandir.
1.2 Sovutgichdan plus 16 °С dan plus 32 °С gacha bo‘lgan atrof-
muhit haroratida foydalanish lozim.
1.3 Sovutgichdan foydalanish uchun zarur bo‘lgan umumiy
maydon sathi 2 rasmida millimetrlarda ko‘rsatilgan tashqi o‘lchamlar
bilan belgilanadi. Sovutgichdan tarkibiy qismlarini hech qanday to‘siqsiz
chiqarib olish uchun kameralarning eshiklari 90° dan kam bo‘lmagan
burchak ostida ochilishi kerak.
1.4 Sovutgichning haroratini boshqarish moslamasi 3 rasmiga
muvofiq sovutgich niqobi ostida joylashgan haroratni boshqarish
muruvatidan (bundan keyin – muruvat) iborat. Muruvat soat mili
bo‘yicha va unga qarshi buraladi hamda raqamli bo‘linmalarga ega. «1»
bo‘linmasi kameradagi eng yuqori haroratga muvofiq keladi (eng kam
sovutish), «7» bo‘linmasi esa – eng past haroratga (eng ko‘p sovutish).
Haroratni boshqarish uchun muruvatning tegishli bo‘linmasi ko‘rsatkich
ostiga qo‘yilishi lozim.
2 SOVUTGICHDAN FOYDALANISH
2.1 BIRINCHI MARTA YOQISH
2.1.1 Sovutgichni elektr tarmog‘iga ulash: quvvat yetkazish shnuri
ayrisini rozetkaga tiqish lozim.
SK eshigi ochiladi va muruvat “2“ bo‘linmasiga qo‘yiladi. SK eshigi
yopiladi. Kelgusida oziq-ovqatlarni saqlash maqsadida kameradagi
eng maqbul haroratni tanlash uchun 3 rasmiga muvofiq muruvat
yordamida sozlash lozim. Agar sovutgich sozlangandan yoki foydalanish
shartlari o’zgargandan keyin kompressor to’xtovsiz ishlashni boshlasa,
g’ildirakchani raqamli bo’linishlar kamayishi tomonga haroratni nazorat
qiluvchi moslamaning chertki berishigacha (ChIQ) burash lozim.
Sozlanganidan so‘ng sovutgichdagi harorat avtomat ravishda ushlab
turiladi.
2.2 SK AVTOMATIK ERISH TIZIMI
2.2.1 SKda avtomatik erish tizimi qo‘llaniladi. Davriy ishlovchi
kompressor o‘chirilganidan so‘ng SKning orqa devorida paydo
bo‘ladigan qirov erib, suv tomchilariga aylanadi. Erigan suv tomchilari 4
rasmiga muvofiq ariqchaga, undagi teshik orqali – quvurchaga quyilib,
kompressordagi idishga tushadi va bug‘lanadi. Suv to‘kish tizimining
tiqilib qolishi oldini olish uchun ariqcha teshigiga simcho‘tka o‘rnatilgan.
Ba’zi xolatlarda qirov kompressor yoqilganidan so‘ng SKning orqa
devorida qolishi mumkin, ammo bu buzilganlik alomati emas. Qirov
sovutgich ishlashida ko‘zda tutilgan kelgusi erish davrlarida erib ketadi.
2.2.2 Doimiy ravishda (kamida har 3 oyda 1 marta) ariqcha tozaligini
va ariqchada suv to‘planib qolmaganligini tekshirib turish zarur.
Ariqchada suv to‘planib qolishi suv to‘kish tizimining tiqilib
qolganligidan darak beradi. Tiqilganlikni bartaraf etish va suv hech
qanday to‘siqsiz idishga oqib tushishi uchun ariqcha teshigini
simcho‘tka bilan tozalash, simcho‘tkani yuvish va 4 rasmiga muvofiq
o‘rnatish lozim.
Sovutgichdan tiqilib qolgan suv to‘kish tizimi bilan foydalanish
TA’QIQLANADI. SK tagida paydo bo‘lgan yoki 4 rasmiga muvofiq,
SK ichki shkafi va ko‘ndalang to‘sin tutashgan joyga tushib qolgan suv
sovutgich tashqi shkafining va sovutish agregati qismlarining chirishiga,
issiqlik izolatsiyasini buzilishiga, ichki shkafda yoriqlar paydo bo‘lishi
hamda sovutgich shkafi ishdan chiqishiga olib kelishi mumkin.
2.3 MKni ERITISH VA TOZALASH
2.3.1 MKni eritish vaqtida quyidagilar lozim:
– 5 rasmiga muvofiq kurakcha va hajmi 2 litrdan kam bo‘lmagan
istalgan idishni o‘rnatib, erigan suvni olib tashlash;
2 rasmi – Sovutgich (tepadan ko‘rinish)
3 rasmi – Haroratni boshqarish
ko‘rsatkich
murvat
MK eshigi
1195
savat
orqa tirgak
90
0
615
simcho‘tka kurakcha
muz uchun qoliporqa tirgak
