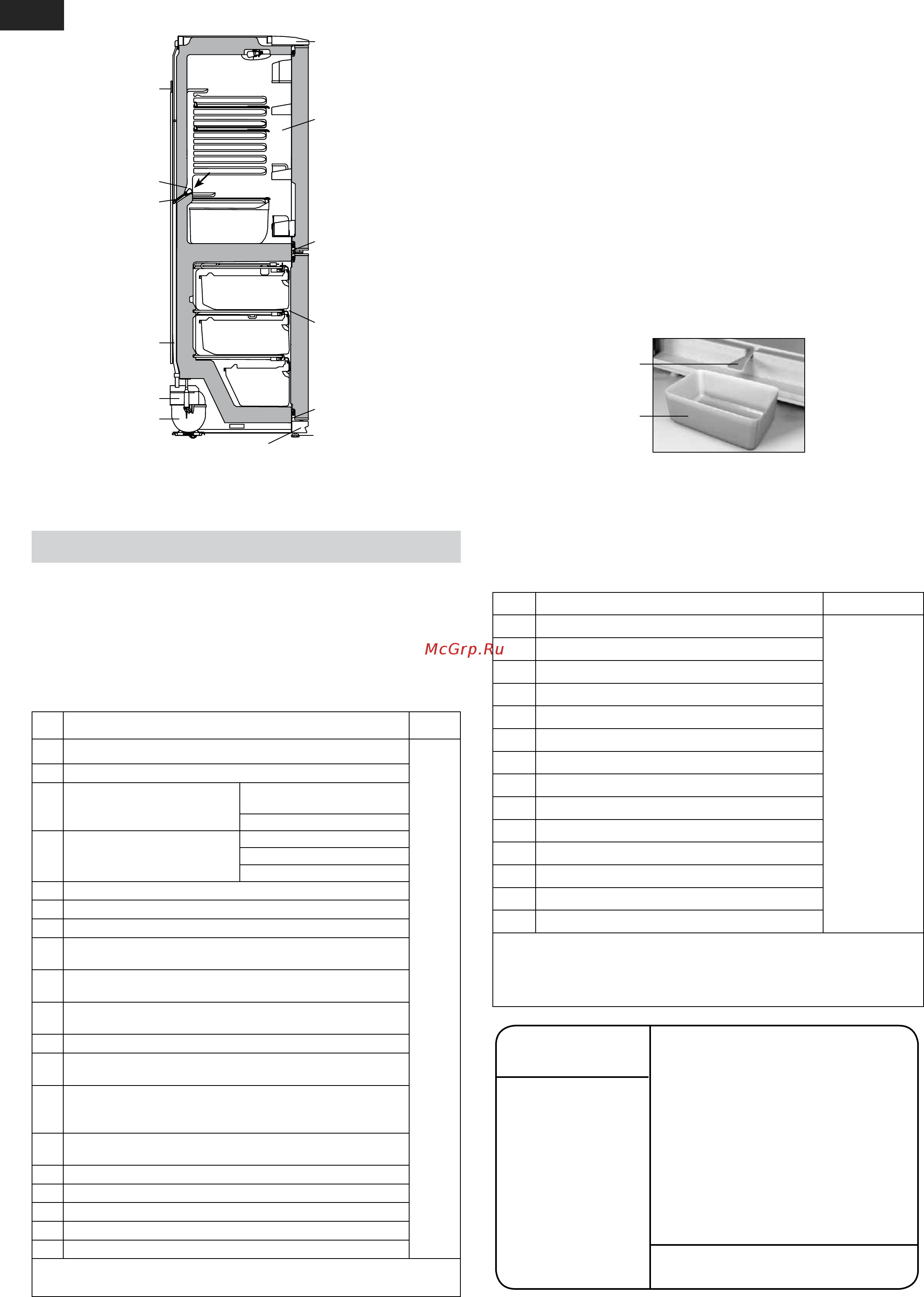

Figura 5 – Schema scurgerii apei rezultate în
urma topirii din CF
recipient
element pentru
drenare
pentru drenare şi orice vas recipient cu volum de nu mai puţin de 2 litri
pentru a colecta apa rezultată în urma topirii;
– să colectaţi apa rezultată în urma topirii, care se scurge din cameră
afară de elementul de masă plastică, cu o lavetă sau un burete;
– spălaţi CC şi uscaţi-o bine.
SE INTERZICE să decongelaţi congelatorul fără utilizarea elementului
pentru drenare. Apa rezultată în urma topirii care se scurge din cameră
afară de elementul pentru drenare, pătrunzând în locul de alăturare
a plăcii frontale la dulapul interior în conformitate cu gura 4, poate
provoca coroziunea dulapului exterior al congelatorului şi a elementelor
agregatului frigoric, defectarea izolaţiei termice, formarea crăpăturilor
dulapului interior şi defectarea dulapului frigiderului.
2.4 DECONECTAREA FRIGIDERULUI
2.4.1 Pentru a deconecta frigiderul scoateţi şa cablului de alimentare
din priză.
Figura 4 – Schema scurgerii apei rezultate în urma topirii din CF
Tabelul 1 – Caracteristicile tehnice
Tabel 2 – Piese accesorii
Figura 6 – Tabel
№ DENUMIRE Model
1.1 Volumul total nominal bruto, dm
3
Parametri care corespund denumirilor care gurează în şa de garanţie
1.2 Volumul total nominal brut al CC, dm
3
1.3
Volumul nominal pentru
păstrare, dm
3
al camerei pentru păstrarea
alimentelor proaspete
al congelatorului
1.4 Dimensiuni de gabarit, mm
înălţime
lăţime
adâncime
1.5 Masa netă, kg, nu mai mult de
1.6 Clasa de eciență energetică
1.7 Clasa climaterică
1.8
Consumul nominal anual de energie la temperatura mediul
ambiantplus 25 °С, kW∙ora
1.9
Suprafaţa nominală a rafturilor pentru păstrarea
produselor, m
2
1.10
Temperatura de păstrare a produselor congelate în CC, °C, nu
mai mare de
1.11 Temperatura de păstrare a produselor proaspete, °C
1.12
Temperatura medie de păstrare a produselor proaspete, °C, nu
mai mult de
1.13
Timpul nominal de ridicare a temperaturii în CC de la minus
18 °C până la minus 9 °C (temperatura mediului ambiant plus
25 °C) la deconectarea energiei electrice, ore
1.14
Capacitatea nominală de congelare la temperatura mediului
ambiant plus 25 °C, kg/zi
1.15 Capacitatea nominală de preparare zilnică a gheţii, kg
1.16 Nivelul corectat de intensitate sonoră, dB, nu mai mult
1.17 Secțiuni fără formarea gheții (No Frost)
1.18 Dispozitiv încastrabil
1.19 Conţinutul de argint, g
Notă – Determinarea caracteristicilor tehnice se efectuează în laboratoare
speciale dotate conform anumitor metode.
№ DENUMIRE Cantitate, buc.
2.1 Sertar (de jos)
Parametri care corespund denumirilor care gurează în
şa de garanţie
2.2 Sertar
2.3 Sertar pentru legume şi fructe
1
2.4 Raft sticlă (de jos)
2
2.5 Raft sticlă
2
2.6 Distanţier
2.7 Raft cu capac
2.8 Suport pentru ouă
2.9 Raft adânc pe uşă
3
2.10 Opritor (mare)
2.11 Raft adânc pe uşă
4
2.12 Taviţă pentru gheaţă
2.13 Element pentru drenare/curăţare a gheţii
2.14 Piesă pentru desfundat
1
Nu sunt destinate pentru păstrarea uleiurilor şi produselor, care au trecut prin
tratare termică
2
Capacitatea maximă la repartizarea uniformă constituie 20 kg.
3
Capacitatea maximă la repartizarea uniformă constituie 2 kg.
4
Capacitatea maximă la repartizarea uniformă constituie 5 kg.
3 CARACTERISTICILE TEHNICE ŞI DOTARE
3.1 Denumirile caracteristicilor tehnice şi a pieselor accesorii sunt
indicate în tabelele 1 şi 2, respectiv.
3.2 În tabelul pieselor caracteristicile tehnice sunt în limba rusă.
Denumirile caracteristicilor prezentate în gura 6, ar trebui să e
comparate cu valorile caracteristicilor din tabelul pieselor.
mască
panou decorativ
piesă pentru
desfundat
colector
furtun
taviţă
condensator
compresor
suport
dulapul interior al CF
bară transversală
dulapul interior al CC
placă frontală
Numele modelului și
versiunea produsului
Clasa climaterica a
produsului
Documente normative
Clasa de ecienta
energetica
Mărci de conformitate
Volumul nominal total bruto, dm
3
:
Volumul nominal pentru păstrare, dm
3
:
- al camerei pentru păstrarea alimentelor
proaspete:
- al congelatorului:
Capacitatea nominala de congelare:
Tensiunea nominală:
Curentul nominal:
Agent frigoric: R600a/Agent de spumare:
C-Pentane
Masa agentului frigoric:
Fabricat in Republica Belarus
AAI “ATLANT”, bulevardul Pobeditelei, 61,
or. Minsk
ATLANT
