16
KYR

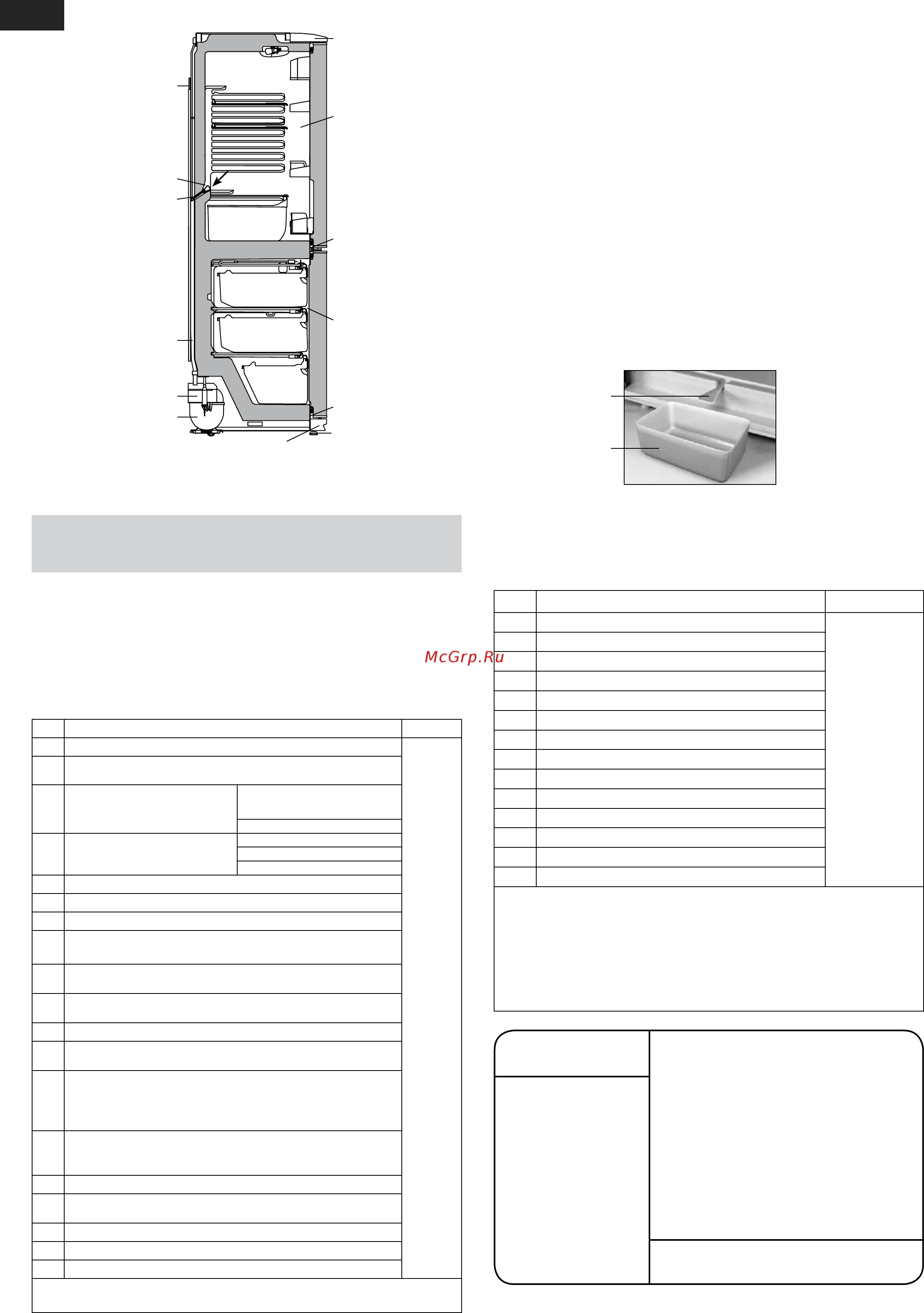

Сурот 5 – Муздаткычтан аккан суну жыюуу
идишче
курокчо
2.3 ТОНДУРГУЧ БОЛУМУН ЭРИТУУ ЖАНА ТАЗАЛОО
2.3.1 Тондургучту эритуу учурда томонку шарттарга конул
буруу зарыл:
– 5 суротуно ылайык курокчону жана каалаган 2 литрден кем
эмес идишти суу топтоо учун орнотунуз;
– ээриген сууну топтонуз, эгер курокчодон муздаткычтагы суу
тогулуп жатса, суу соруучу материалды колдонуз;
– камераны тазалап жууп, кугагыча аарчыныз.
ТЫЮУ САЛЫНАТ муздаткычты курокчо колдонбой эритбениз.
4 суротко ылайык тондургучтан агып чыккан суу курокчодон отуп,
алдынкы планка жаткан жерге, сырткы шкафка же тондургучтун
ички шкафына кирсе, муздаткыч элементтеринин агрегатына за-
лака келтириши мумкун, жана ошондой эле ысыктык болуп чыгып,
шкафта жаракаларды пйда кылып, муздаткычты иштен чыгарат.
2.4 МУЗДАТКЫЧТЫ ОЧУРУУ
2.4.1 Муздаткычты очуруу учун ток шнур вилкасын розеткадан
суруу керек.
Сурот 4 – Муздаткычтан аккан суунун схемасы
Табличкасы 1 – Техникалык муноздомо
2 –
6 –
№ АТАЛЫШЫ Модели
1.1 Номиналдуу жалпы көлөм брутто, дм
3
Муноздомого жооптор гарантия
баракчасында корсотулгон
1.2
Тоңдуруучу бөлүмдүн номиналдуу жалпы көлөмү
брутто, дм
3
1.3
Номиналдуу пайдалуу
көлөм, дм
3
жаны азык-тулукторду
сактоочу камера
тондуруучу камеранын
1.4 Габарит размерлери, мм
бийиктиги
туурасы
чукурлугу
1.5 Таза массасы, кг, коп эмес
1.6 Энергетикалык майнаптуулугунун классы
1.7 Климат классы
1.8
Айлана-чөйрөнүн температурасы +25 °С менен кагаз
бетиндеги жылдык керектөөсү, кВт∙ч
1.9
Полкалардын азык-заттарды сактоочу жалпы
аянтчасы, м
2
1.10
Тондургучта тондурулган продуктуларды сактоо
температурасы, °C, коп эмес
1.11 Жаны продуктуларды сактоо температурасы, °C
1.12
Тондургучтагы жаны прдуктуларды сактоо
режиминдеги температура, °C, коп эмес
1.13
Тондургучтагы кобойучуу температуранын номиналдуу
убактысы минус 18 °C минус 9 °Cга чейин (айлана-
чойронуну температурасы плюс 25 °C болгондо) токту
очургондо, саат менен
1.14
Номиналдуу турдо муздаткыч кубатуулугу айлана-
чойродогу температура плюс 25 °C болгондо,
кг/24 саат ичинде
1.15 Номиналдуу турдо 24 саат ичинде муузду чыгаруусу, кг
1.16
Түзөтүлгөн үн кубаттуулугунун деңгээли, дБА, андан
ашпайт
1.17 Кыроо түшпөгөн бөлүм (No Frost)
1.18 Кыналган алет
1.19 Кумуштун олчому, г
Эскертуу – Техникалык муноздомолорду аныктоо атайын жабдылган
лабороторияларда жана белгилуу методикалар менен аткарылат.
№ АТАЛЫШЫ Саны, шт.
2.1 Корзина (томонку)
Муноздомого жооптор гарантия баракча-
сында корсотулгон
2.2 Корзина
2.3 Момо жемиш жана жашылчалар учун идиш
1
2.4 Айнек полкасы (томонку)
2
2.5 Айнек полкасы
2
2.6 Арткы тироогуч
2.7 Капкактуу идиш
2.8 Жумуртка салгыч
2.9 Тоскуч-полк
3
2.10 Чектоогуч (чон)
2.11 Тоскуч
4
2.12 Муз учун форма
2.13 Курокчо
2.14 Тазалоочу ерш
1
Кайнатуу же жылытуу процедурасынан откорулгон май жана
продуктуларды сактоого тыю салынат.
2
Тегиз кылып салынган продуктулардын эн жогорку салмагы 20 кгдан
отпошу зарыл.
3
Тегиз кылып салынган продуктулардын эн жогорку салмагы 2 кгдан
отпошу зарыл.
4
Тегиз кылып салынган продуктулардын эн жогорку салмагы 5 кгдан
отпошу зарыл.
24.05.2017
3 ТЕХНИКАЛЫК МУНОЗДОМОСУ ЖАНА
КОМПЛЕКТАЦИЯСЫ
3.1 Техникалык муноздомо жана анын комплектациясы 1 жана
2 таблицада корсотулгон.
3.2 Буюмдун табличкасында техникалык муноздомолору орус
тилинде корсотулгон. 6 суротундо корсотулгон муноздома ата-
лыштарын, буюмдагы табличкада корсотулгон аталыштары менен
салыштырып коруу зарыл.
маска
декоративдуу же кооздолгон щитче
тазалоочу ерш
лоток
тутукчо
идиш
конденсатор
компрессор
тироогуч
муздаткычтын
ички шкафы
туз тоскуч
тондургучтун
ички шкафы
алдынкы планка
Моделдин белгилениши
жана буюмдун
жасалышы
Буюмдун климаттык
классы
Ченемдик документ
Буюмдун
энергоэффектив-
дүүлүгүнүн классы
Шайкештигинин белгиси
Номиналдуу жалпы көлөм брутто, дм
3
Номиналдуу пайдалуу көлөм, дм
3
:
- жаны азык-тулукторду сактоочу камера:
- тондуруучу камеранын:
Номиналдуу тоңдургуч жөндөмдүүлүгү:
Номиналдуу чыңалуу:
Номиналдуу агын:
Хладагент: R600a / Көбүрткүч:
С – Pentane
Хладагенттин массасы:
Беларусь Республикасында жасалган
”АТЛАНТ” ЖАК, Минск ш., Победителей көч., 61
ATLANT
