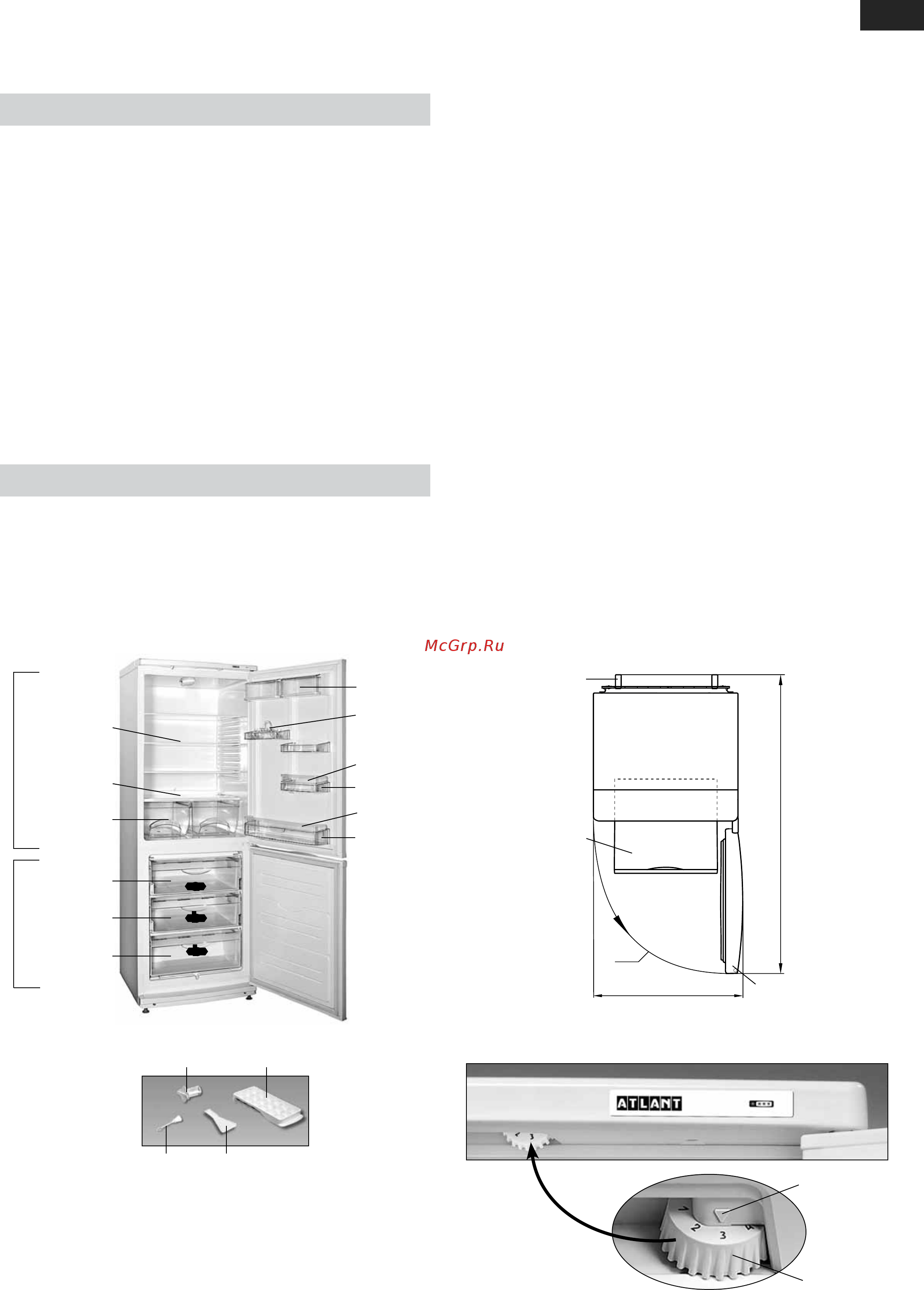

7
AZE
I – dondurucu kamera (DK);
«а» – dondurulma və saxlanılma zonası;
«b» – saxlanılma zonası;
II – təzə məhsulların saxlanılma zonası (SK)
1.1 Soyuducu təzə məhsulların dondurulması, donmuş
məhsulların dondurucu kamerada uzun müddətli saxlanması və
qida buzunun hazırlanması; 1 şəkilinə uyğun olaraq SK-da təzə
məhsulların, içkilərin, meyvə və tərəvəzlərin soyudulması və qısa
müddətli saxlanması üçün nəzərdə tutulmuşdur.
1.2 Soyuducunu ətraf mühitin müsbət 16
0
С dərəcədən müsbət
müsbət 32
0
С dərəcəyə qədər temperaturda istismar etmək lazımdır.
1.3 Soyuducunun istismarı üçün lazım olan ümumi sahə
millimetrlərdə şəkil 2-də göstərilmiş qabarit ölçüləriylə təyin edilir.
Komplektləşdirənlərin soyuducudan maneəsiz çıxardılması üçün
qapını ən azı 90
0
bucaq açmaq lazımdır.
1.4 3 şəkilinə uyğun olaraq soyuducuda temperaturun
tənzimləməsi orqanı soyuducunun maskasının altında yerləşən
temperaturun tənzimləməsinin çarxıdır (gələcəkdə – çarx). Çarx saat
əqrəbi və ona əks istiqamətdə çevrilir və rəqəmli bölmələrə malikdir.
“1” bölməsi kamerada yüksək temperatur (ən kiçik soyuma) yaradır,
“7” bölməsi – ən aşağı temperatur yaradır (daha çox soyuma). Çarxın
bölməsini temperaturun tənzimləməsi zamanı göstəricinin altında
təyin etmək lazımdır.
Soyuducunu elektrik şəbəkəyə qoşmaq: qidalanma
şnurunun çəngəlini rozetkaya yerləşdirmək.
SK-nin qapısını açmaq və çarxı “2” bölməsinin altında təyin etmək.
SK-nin qapısını bağlamaq. Gələcəkdə məhsulların saxlanılması üçün
optimal temperatur seçmək üçün kamerada 3 şəkilinə uyğun olaraq
çarxın köməyi ilə temperaturu tənzimləmək lazımdır. Əgər istismar
şərtlərinin tənzimlənməsindən və ya dəyişdirilməsindən sonra
kompressor fasiləsiz işləməyə başlayıbsa, bu zaman çarxı rəqəm
bölgüsünün azalması istiqamətində termorequlyatorun çıqqıltı səsinə
qədər çevirmək lazımdır.
Tənzimləmədən sonra soyuducuda temperatur avtomatik
dəstəklənir.
2.2.1 Soyuducu kamerada avtomatik ərimə sistemi istifadə
olunur. Soyuducu kameranın arxa divarinda yaranan qırov dövri
işləyən kompressor söndükdən sonra əriyir və su damcılarına çevrilir.
Ərimiş qar suyu damcıları ondakı deşik vasitəsilə nova axir və 4
şəkilinə uyğun olaraq boruya və kompressorda boruya düşürlər və
buxarlanırlar. Nov sisteminin zibillənməsinin qarşısının alınması üçün
nov dəliyinə şotka quraşdırılıb.
Bəzi hallarda qırov kompressorun yandırılmasından sonra
SK-nin arxa divarında qala bilər ki, bu nasazlıq demək deyil. Qırov
soyuducunun işində nəzərdə tutulmuş ərimənin sonrakı dövrlərində
əriyəcək.
Novun təmizliyini müntəzəm izləmək və novda suyun
olmamasını yoxlamaq (ən azı 3 ayda 1 dəfə) lazımdır.
Novda suyun mövcudluğu axma sistemin zibillənməsini göstərir.
Zibilləmənin aradan qaldırılması üçün şotka ilə novdakı dəliyi
təmizləmək lazımdır ki, su manesiz boruya axsın, şotkanı yuyun və
4 şəkilinə uyğun olaraq quraşdırın.
Axma sistemi zibillənmiş soyuducunu istismar etmək
. Soyuducu kameranın dibində və ya 4 şəkilinə uyğun
olaraq ön plankanın soyuducu kameranın daxili dolabına birləşdiyi
yerə düşən su soyuducunun xarici dolabının korroziyasına səbəb ola
bilər, istilik izolyasiyasını poza bilər, daxili dolabda çat yarada bilər və
soyuducunun dolabının sıradan çıxmasına gətirib çıxara bilər.
məhdudlaşdırıcı
(böyük)
səbət (alt)
səbət
səbət
qab (meyvə və
tərəvəzlər üçün)
şüşə rəf (aşağı)
şüşə rəf
qapaqlı qab
məhdudlaşdırıcı
(kiçik)
yumurta
üçün içlik
baryer-rəf
baryer
I
II
«а»
«b»
«b»
göstərici
çarx
DK-nin qapısı
1195
arxa dayaq
90
0
615
səbət
şotka bel
buz üçün formaarxa dayaq
