Hotpoint-Ariston 641 T/IX/HA RU [15/41] Conectarea la gaz

! Folosiţi cârligele din „pachetul de accesorii“.

• În cazul în care plita nu este instalată deasupra unui cuptor încorporat,

trebuie instalat un panou de lemn ca izolaţie. Acesta trebuie plasat la o

distanţă minimă de 20 mm faţă de partea de jos a plitei.

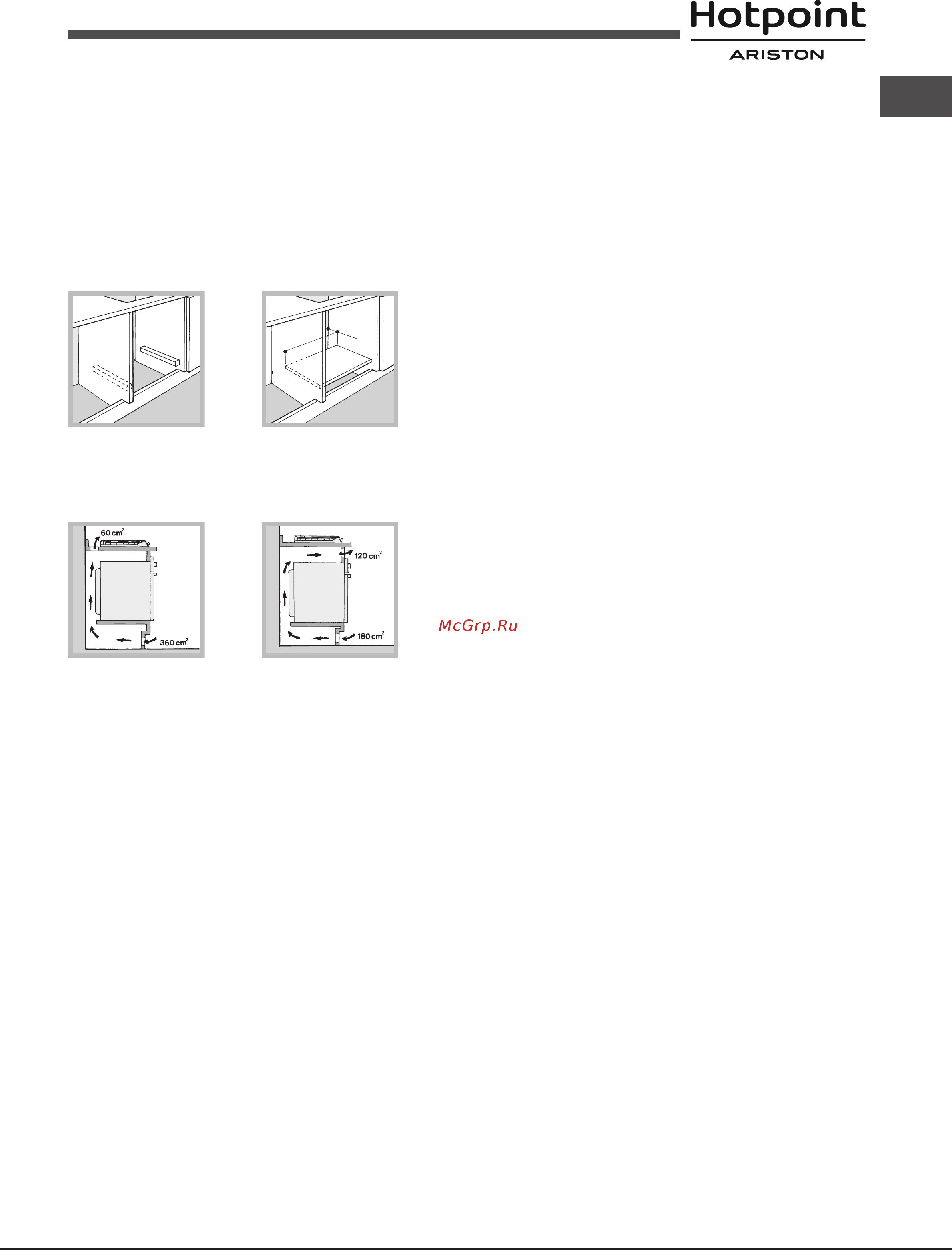

Ventilare

Pentru a garanta o bună ventilare este necesar să eliminaţi peretele din

spatele nişei. Este preferabil să instalaţi cuptorul astfel încât acesta să se

sprijine pe 2 suporturi din lemn. Dacă, în caz contrar exista un plan de sprijin

continuu, acesta trebuie să aibă o deschidere de cel puţin 45 x 560 mm (a

se vedea gurile).

560 mm.

45 mm.

În cazul instalării deasupra unui cuptor încorporabil, fără ventilare forţată

de răcire, pentru a permite o ventilare adecvată în interiorul mobilei trebuie

prevăzute oricii de pătrundere şi evacuare a aerului (a se vedea gurile)

Conexiunea electrică

Plitele prevăzute cu cablu de alimentare tripolar sunt predispuse la funcţionarea

cu curent alternativ, la tensiunea şi frecvenţa de alimentare indicate pe eticheta

aparatului (situată pe partea inferioră a plitei). Conductorul este de culoare

galben-verzui. În cazul instalării deasupra unui cuptor încorporabil, conexiunea

electrică a plitei şi a cuptorului trebuie realizată separat, atât din motive de

siguranţă electrică cât şi pentru a facilita scoaterea eventuală a cuptorului.

Branşamentul cablului de alimentare la reţeaua electrică

Montaţi pe cablu un ştecher corespunzător sarcinii înscrise pe eticheta cu

caracteristici a produsului.

În cazul branşamentului direct pe linia electrică, intercalaţi între aparat şi

linia electrică un întrerupător omnipolar cu deschiderea de minim 3 mm între

contacte, dimensionat la sarcină şi în conformitate cu normele în vigoare (rul

de împământare galben-verzui să nu e întrerupt de întrerupător). Cablul

de alimentare este astfel plasat încât să nu atingă în nici un punct al său o

temperatură depăşind-o pe cea ambientală cu 50°C.

! Instalatorul este responsabil de corectitudinea branşamentului şi de

efectuarea acestuia în conformitate cu normele de siguranţă.

Înaintea efectuării branşamentului, vericaţi ca:

• priza să e cu împământare şi conform normelor legale;

• priza să e în măsură de a suporta sarcina maximă de putere a aparatului,

indicată pe eticheta cu caracteristici;

• tensiunea de alimentare să e cuprinsă în valorile indicate pe eticheta cu

caracteristici;

• priza să e compatibilă cu ştecherul aparatului. În caz contrar, înlocuiţi

priza sau ştecherul; nu folosiţi prelungitoare.

! După instalare, cablul electric şi priza de curent trebuie să e uşor accesibile.

! Cablul nu trebuie să e îndoit sau zgâriat.

! Cablul trebuie vericat periodic şi înlocuit doar de către tehnicieni autorizaţi

(a se vedea cap. Asistenţă).

! Producătorul îşi declină orice responsabilitate dacă aceste indicaţii nu sunt

respectate.

Conectarea la gaz

Conectarea aparatului la butelie sau la reţeaua de gaz conform Normelor

naţionale în vigoare trebuie executată de un instalator autorizat care va şti

dacă aparatul este reglat pentru tipul de gaz ce va  utilizat. În caz contrar,

se vor consulta instrucţiunile de la cap. “Adaptarea la diferite tipuri de gaz”.

Dacă plita este conectată la butelie, utilizaţi numai regulatoare de presiune în

conformitate cu standardele Normei naţionale aferente în vigoare

! Pentru o funcţionare sigură, pentru o utilizare adecvată a energiei şi pentru

prelungirea duratei aparatului, vericaţi ca presiunea de alimentare să respecte

valorile indicate în tabelul 1 “Caracteristici ale arzătoarelor şi injectoarelor”.

Atenţie! Înainte de conectare, scoateţi dopul pentru transport din gaura de

cuplare a tubului de gaz al plitei

Racordarea tubului rigid (cupru sau oţel)

! Racordarea la reţeaua de gaz trebuie efectuată astfel încât aparatul sau

diferite părţi ale acestuia să nu e obstrucţionate.

Rampa de alimentare este prevăzută cu un racord în formă de “L” orientabilă

cu manşon de etanşeitate. Dacă este necesar ca acest racord să e rotit,

trebuie neapărat înlocuit manşonul de etanşeitate (livrat o dată cu aparatul).

Racordul de intrare a gazului în aparat este un conector letat, G 1/2 tarod

cilindric.

Racordarea furtunului exibil din oţel

Racordul de intrare a gazului în aparat este un conector letat G 1/2 tarod

cilindric. Utilizaţi numai ţevi/tuburi/furtunuri şi manşoane de etanşeitate

conform codurilor curente de producţie. Instalarea acestor ţevi trebuie

efectuată astfel încât lungimea acestora să e de maximum 2000 mm. O

dată încheiată conectarea, vericaţi ca tubul metalic să nu e strivit sau să

nu atingă părţi mobile.

! Utilizaţi exclusiv tuburi în conformitate cu Norma naţională aferentă în vigoare

şi garnituri de susţinere în conformitate cu Normele Naţionale în vigoare.

Vericarea etanşeităţii

! La încheierea instalării, vericaţi etanşeitatea tuturor racordurilor folosind o

soluţie de apă cu săpun, niciodată acără.

Adaptarea la diferite tipuri de gaz

Pentru a adapta plita la diferite tipuri de gaz diferite de cel pentru care aceasta

a fost concepută (indicat pe eticheta xată pe partea interioară a plitei sau pe

ambalaj), este necesară înlocuirea injectoarelor tuturor arzătoarelor, astfel:

1. Ridicaţi grătarul plitei şi scoateţi arzătoarele din locaşurile acestora.

2. Deşurubaţi injectoarele cu o cheie tubulară de 7 mm şi înlocuiţi-le cu

injectoare potrivite noului tip de gaz (a se vedea tabelul 1 “Caracteristici

ale arzătoarelor şi injectoarelor”).

3. Remontaţi piesele în ordine inversă.

4. La încheierea operaţiei, înlocuiţi vechea etichetă cu eticheta

corespunzătoare noului tip de gaz.
