Hotpoint-Ariston 641 T/IX/HA RU [21/41] Електричне підключення

Спереду

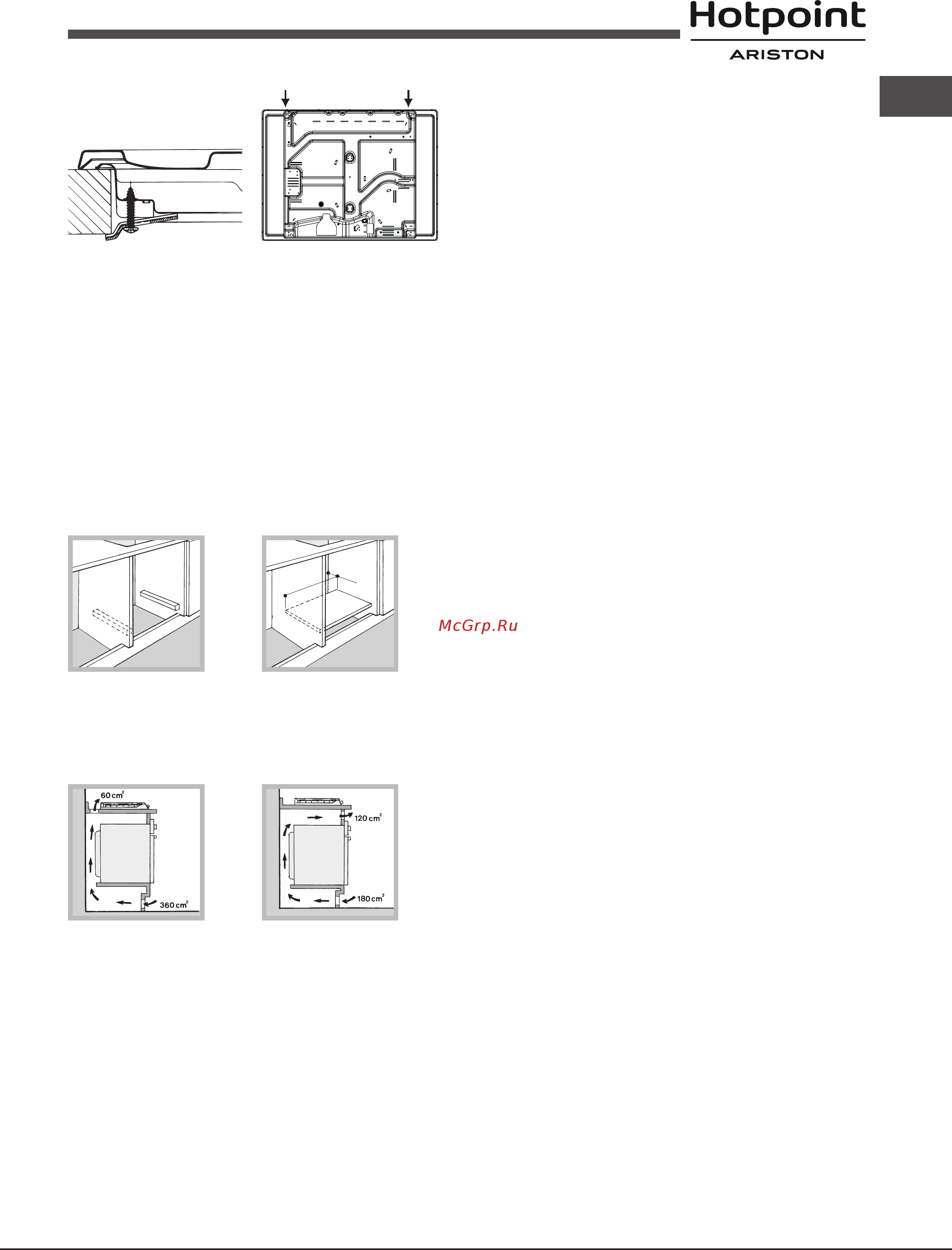

Розташування кріплення Ззадудля

до стільниці H=40mm

! Використовуйте гачки з “комплекту аксесуарів”

• Якщо поверхня не встановлюється над вбудованою духовкою, для

ізоляції необхідно використовувати дерев’яну панель. Така панель

має розміщуватися на відстані не менше 20 мм від нижньої частини

варильної поверхні.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно зняти задню панель

шафи. Бажано встановити духовку таким чином, щоб вона спиралася на

дві підставки з дерева, або на абсолютно плоску поверхню з розмірами

не менше 45х 560 мм(дивіться малюнки).

560 mm.

45 mm.

Якщо плита встановлюється над піччю без примусової вентиляції та

охолодження системи, для необхідного повітро обміну всередині шафи

повинні бути забезпечені повітряні отвори, через які повітря може пройти

(дивіться малюнок).

Електричне підключення

Плита обладнана триполюсним кабелем живлення призначеним для

роботи зі змінним струмом при напрузі і частоті зазначених на табличці

(вона розташована в нижній частині приладу). Заземлюючий дріт в кабелі

має зелений і жовтий колір. Якщо разом з плитою має бути встановлена

електрична вбудована духовка, то їх електричні підключення повинні

бути встановлені окремо, як для електробезпеки так і для більш зручного

вилучення духовки.

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно до навантаження,

вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню

3 мм між контактами, відповідно до електричного навантаження і

місцевими стандартами, має бути розміщений між плитою і мережею

в разі прямого підключення до електричної мережі. Вимикач повинен

бути придатним для підключення домережі і повинен відповідати діючим

правилам електробезпеки (провід заземлення не повинен перериватися

вимикачем). Кабель живлення не повинні контактувати з поверхнею, яка

має температуру вище 50°С.

! Монтажник повинен переконатися у правильності електричних з’єднань,

які були під’єднані і що вони відповідають правилам техніки безпеки

Перед підключенням до джерела живлення,переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;

• pозетка повинна бути розрахована на максимальну споживану потужність

плити, яка вказана в таблиці;

• напруга відповідає діапазону значень, зазначеного в таблиці;

• pозетка повинна бути сумісна з вилкою плити. Якщо розетка несумісна

з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її.

Не використовуйте подовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні,після

встановлення плити.

! Кабель не повинен бути зігнутим або затиснутим.

! Кабель повинен регулярно перевірятися і підлягати заміні тільки

уповноваженими техніками (дивіться Підтримку).

! У випадку недотримання вище вказаних заходів безпеки, виробник не

несе ніякої відповідальності.

Підключення газу

Плита повинна бути підключена до основного місця постачання газу або

газового балона у відповідності з чинним національним законодавством.

Перед виконанням з’єднання, переконайтеся, що плита сумісна з газом,

який Ви хочете використовувати. Якщо це не так, дотримуйтесь інструкцій,

зазначених у пункті “Адаптаціядо різних типів газу”. При використанні

зрідженого газу з балона, необхідно встановити регулятор тиску, який

відповідає чинному національному законодавству.

! Переконайтеся, що тиск газу відповідає значенням,зазначеним у

таблиці 1 (“пальники і насадки”). Це дозволить забезпечити надійну

роботу і довговічність Вашої плити при збереженні ефективного

споживання енергії.

Увaгa! Перед підключенням видалити заглушку транспортepa з дірку якa

з’єднання плита до трубопроводів.

Зв’язок з твердими трубами (мідь чи сталь)

! Підключення до газової системи повинні здійснюватися таким чином,

щоб не призвести до будь-яких деформаційна плиті.

Існу є регульовані труби L-форми на рампі живлення плити, які фіксуються

прокладками, для того щоб запобігти витік газу. Прокладки необхідно

замінити після повороту труби (за умови фіксації з плитою). Вхід подачі

газу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину

охоплюваного з’єднання.

Підключення гнучкої безшовної труби з нержавіючоїсталі з

різьбовим кріпленням

Вхід подачі газу на плиту здійснюється через циліндричну різьбу 1/2

вхідну частину охоплюваного з’єднання. Ці труби мають бути з’єднані

так, щоб їх довжина в розгорнутому стані не перевищувала 2000 мм. Як

тільки зв’язок був проведений, переконайтеся, що металічна труба не

стискається і не контактує з рухомими частинами.
