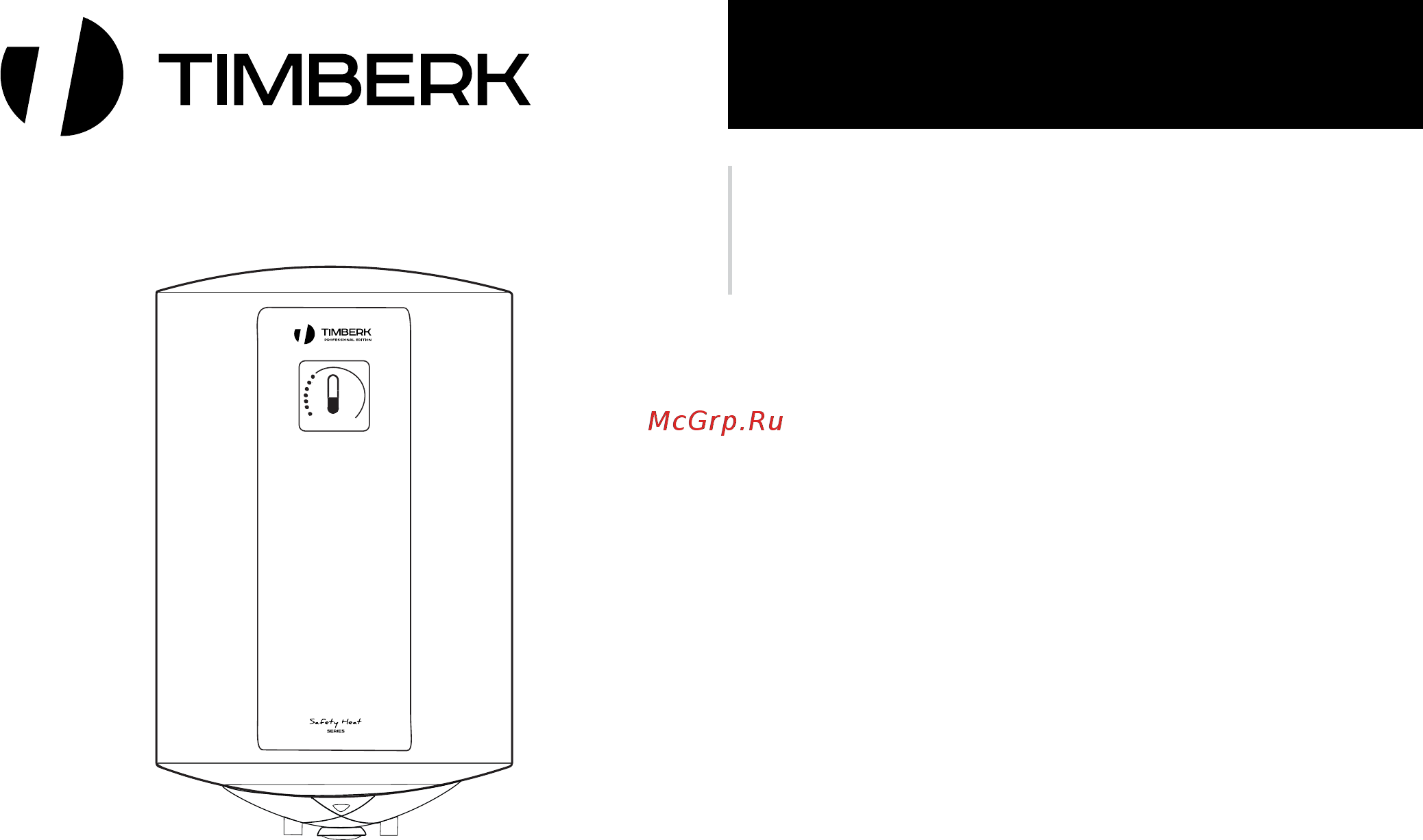

Руководство по эксплуатации
Электрический накопительный
водонагреватель
Модели/Models:
SWH RED9 30 V
SWH RED9 50 V
SWH RED9 80 V
SWH RED9 100 V
Производитель вправе менять внешний вид прибора и цветовую гамму
прибора без специального уведомления
Руководство по эксплуатации включает в себя гарантийный талон
Содержание
- Модели models 1
- Руководство по эксплуатации 1
- Электрический накопительный водонагреватель 1
- Www timberk com электрический накопительный водонагреватель 2
- Важная информация 2
- Внимание 2
- Содержание 2
- Уважаемый покупатель 2
- Www timberk com электрический накопительный водонагреватель 3
- Внимание 3
- Меры предосторожности 3
- Www timberk com электрический накопительный водонагреватель 4
- Назначение прибора 4
- Основные особенности 1 полностью автоматическое управление автоматический нагрев воды постоянный автоматический контроль температуры воды 2 система защиты drop defense защита от протечки и избыточного давления внутри бака предохранительный клапан hot defense двухуровневая защита от перегрева термостат и ограничитель температуры 3 стальной внутренний резервуар со специальным защитным по крытием из титановой мелкодисперсной стеклоэмали нанесённой по современному методу электростатической сухой эмалировки прочен к воздействию коррозии и накипи также эмаль имеет повышенную адгезивную способность и высокую пластичность закалена при тем пературе 850 с что позволяет ей расширяться или сжиматься при перепадах температур в той же пропорции что и стенки внутреннего резервуара не образуя микротрещин в которых может возникнуть очаг коррозии 4 трубки нагревательных элементов спроектированны с учетом большой тепловой нагрузки безопасные и надежные с увеличенным сроком службы 5 водонагреватель оснаще 4
- Рабочие характеристики 4
- Таблица 1 4
- Технические характеристики технические характеристики водонагревателя приведены в таблице 1 4
- Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды он приме няется в бытовых целях 4
- Www timberk com электрический накопительный водонагреватель 5
- Внутренний резервуар 2 внешний корпус 3 термометр 4 сетевой шнур 5 входной патрубок 6 патрубок выхода горячей воды 7 ручка термостата 8 нагревательный элемент тэн 9 защитный магниевый анод 10 теплоизоляция 5
- Конструкция водонагревателя 5
- Размерные характеристики 5
- Размерные характеристики водонагревателя в мм согласно рис 1 2 3 приведены в таблице 2 5
- Рис 1 рис 2 рис 3 5
- Рис 4 5
- Серии red9 5
- Таблица 2 5
- Www timberk com электрический накопительный водонагреватель 6
- Комплект поставки 6
- Установка водонагревателя 6
- Www timberk com электрический накопительный водонагреватель 7
- Примечание 7
- Www timberk com электрический накопительный водонагреватель 8
- Внимание 8
- Примечание 8
- Www timberk com электрический накопительный водонагреватель 9
- Внимание 9
- Водонагреватель рассчитан на подключение к электрической сети с однофазным напряжением 220в перед подключением убедитесь что параметры электросети в месте подключения соответствуют па раметрам указанным на маркировочной табличке с техническими данными прибора при установке водонагревателя следует соблю дать действующие правила электробезопасности 2 электрическая розетка должна быть рассчитана на номинальный ток не ниже 10a электрический кабель с жилой сечением не менее 3х1 5 мм 9
- Вставьте электрическую вилку в розетку 9
- Для меди электрические розетка и вилка должны всегда оставаться сухими во избежание утечки электрического тока регулярно проверяйте что электрическая вилка плотно подключена к розетке проверку прово дите в следующем порядке вставьте электрическую вилку в розетку через полчаса работы выключите водонагреватель и выньте вилку из розетки проверьте рукой не нагрелась ли вилка если вилка нагре лась до температуры выше 50 с во избежание повреждений проис шествий возникновения пожара в результате плохого электрического контакта замените розетку на другую это должен делать специалист 9
- Подключение к электрической сети 9
- Сначала откройте один из разборных кранов на выходе из водо нагревателя затем откройте впускной кран электрический водона греватель начнёт заполняться водой когда из разборного крана свободно вытекает вода это означает что водонагреватель полно стью заполнился водой и разборный кран можно закрыть 9
- Эксплуатация водонагревателя 9
- Www timberk com электрический накопительный водонагреватель 10
- Внимание 10
- Обслуживание 10
- Поверните ручку термостата см рис 4 5 по часовой стрелке и установите желаемую температуру нагрева воды температуру нагрева воды можно установить в диапазоне от 35 с 5 с положение ручки термостата min до 70 с 5 с крайнее правое положение ручки термостата max для уменьшения температуры нагрева воды поверните ручку термо стата против часовой стрелки 4 термостат водонагревателя автоматически поддерживает темпера туру воды когда температура воды внутри водонагревателя достигает установленной нагрев автоматически отключается при этом гаснет индикаторная лампочка в нижней части прибора а температура воды поддерживается за счет теплоизоляции при падении температуры воды ниже установленной нагрев автоматически включается и заго рается индикаторная лампочка 5 для выключения водонагревателя поверните ручку термостата в крайнее левое положение и выньте вилку из розетки или отклю чите прибор от электропитания 10
- Рис 9 10
- Www timberk com электрический накопительный водонагреватель 11
- Внимание 11
- Www timberk com электрический накопительный водонагреватель 12
- Внимание 12
- Возможные неисправности и мотоды их устранения таблица 3 12
- Помните о контрольных проверках исправности действия предо хранительного клапана каждые 14 дней способ проверки перевести ручку слива в верхнее положение до ощущения перехо да резьбы и тогда из отверстия клапана должна потечь вода после проверки вытекания воды верните ручку в предыдущее положение 8 наружные поверхности нагревателя по мере необходимости про тирать влажной тряпочкой с мылом 12
- Устранение неисправностей 12
- Www timberk com электрический накопительный водонагреватель 13
- Примечание 13
- Электрическая принципиальная схема 13
- Www timberk com 14
- Гарантийный талон 14
- Www timberk com гарантийный талон 15
- Гарантийные обязательства 15
- Www timberk com гарантийный талон 16
- Www timberk com гарантийный талон 17
- Внимание 17
- Www timberk com гарантийный талон 18
- Гарантийные обязательства изготовителя не распространяются на случаи если обнаружены повреждения связанные с замерзанием внутри прибора жидкостей отложением накипи на нагревательных элемен тах и внутренних поверхностях прибора вызванных большим содер жанием в воде железа натрия кальция марганца и др если обнаружены повреждения вызванные подключением к сетям электрической водопроводной с недопустимыми параметрами даже в случае кратковременного и однократного превышения пара метров указанных на маркировочной табличке изготовителя на при боре и в руководстве по эксплуатации на изделие если водонагреватель эксплуатировался без защитных устройств или совместно с устройствами имеющими не соответствующие водона гревателю технические характеристики и или не рекомендованными изготовителем см на сайте www timberk com или в руководстве по эксплуатации если обнаружены повреждения внутренних эмалированных емкостей из за коррозии вследствие несвоевременной замены магниевого анода если прибор вышел и 18
- Помните изготовитель импортер продавец не несут ответственности в случае возникновения недостатков изделия из за неправильных некаче ственных монтажных сервисных профилактических работ неавторизо ванными организациями и специалистами 18
- Таблица 1 рекомендуемые профилактические работы для увеличения гарантийно го срока на внутреннюю ёмкость водонагревателя и нагревательный е элемент ы а также для выполнения условия долговременной работы водонагревателя в рамках заявленного срока службы и более 18
- Www timberk com гарантийный талон 19
- Внимание 19
- Для ряда территорий могут действовать исключительные правила га рантии увеличивающие срок на изделие или компоненты такие правила устанавливаются только по распоряжению производителя официаль ным письмом производителя 19
- Примечание 19
- Www timberk com гарантийный талон 20
- Www timberk com гарантийный талон 21
- Заполняется фирмой продавцом 21
- Отрывной талон а 21
- Отрывной талон б 21
- Отрывной талон в 21
- Отрывной талон г 21
- Www timberk com гарантийный талон 22
- Заполняется сервисным центром 22
- Www timberk com гарантийный талон 23
- Профилактическое обслуживание изделия заполняется специалистом авторизованного сервисного центра 23
- Www timberk com гарантийный талон 24
- Профилактическое обслуживание изделия заполняется специалистом авторизованного сервисного центра 24
- Www timberk com электрический накопительный водонагреватель 25
- Www btpart ru 26
- Все расходные материалы для продукции timberk вы можете приобрести на сайте www btpart ru 26
- Www timberk com электрический накопительный водонагреватель 27
