www.timberk.com • электрический накопительный водонагреватель
5

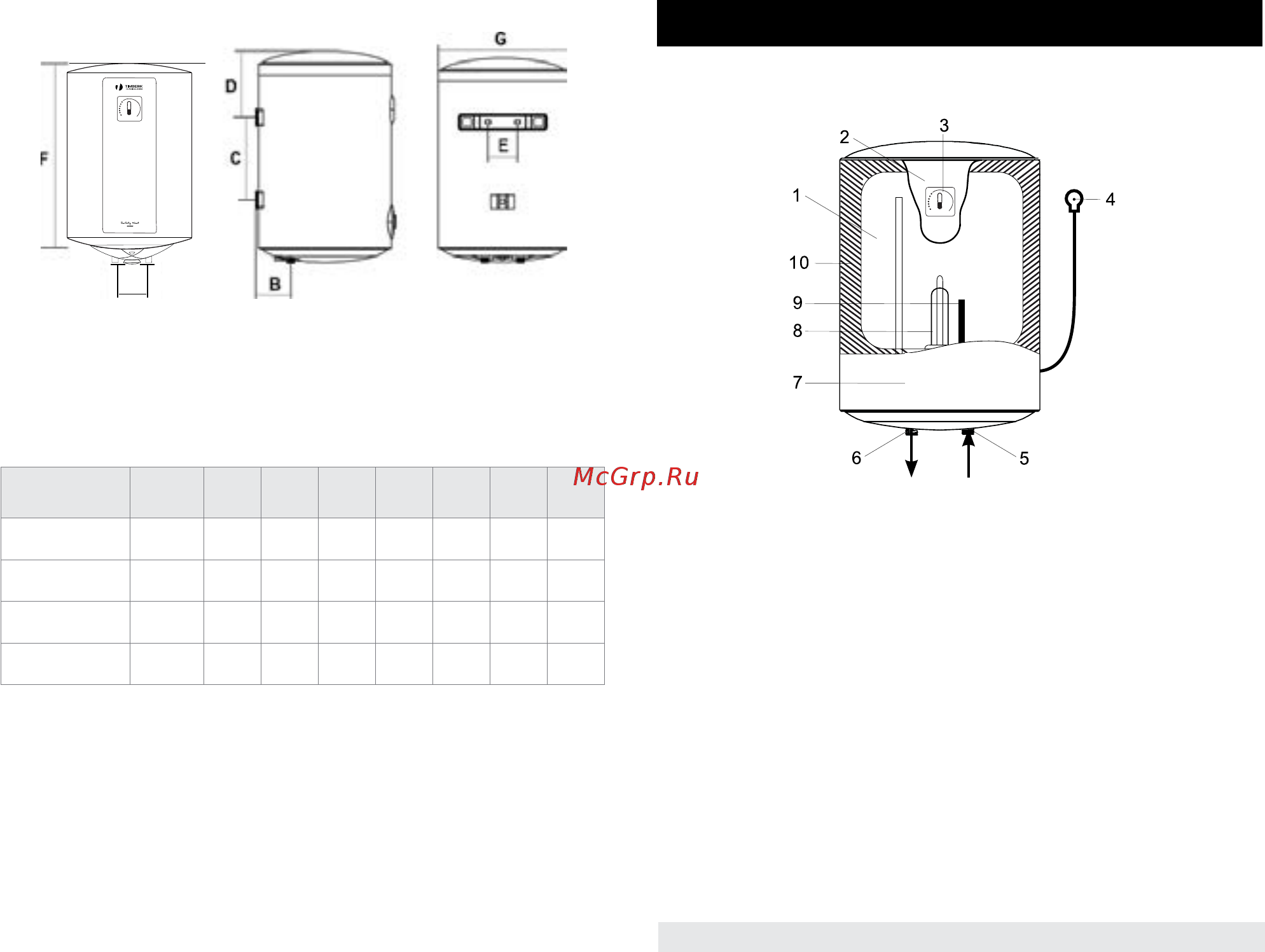

5. КОНСТРУКЦИЯ ВОДОНАГРЕВАТЕЛЯ
Серии reD9
Артикул Объем, л A B C D E F G
SWH RED3 30 V 30 100 110/12 257 139,5 84 585
Ø340
SWH RED3 50 V 50 100 112 250 160 84 580
Ø390
SWH RED3 80 V 80 100 137 300 173 84 710
Ø400
SWH RED3 100 V 100 100 137 450 173 84 860
Ø440
Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
2, 3 приведены в таблице 2.
Таблица 2
Рис. 1 Рис. 2 Рис. 3
1. Внутренний резервуар
2. Внешний корпус
3. Термометр
4. Сетевой шнур
5. Входной патрубок
6. Патрубок выхода горячей воды
7. Ручка термостата
8. Нагревательный элемент (ТЭН)
9. Защитный магниевый анод
10. Теплоизоляция
Рис. 4
A
