Рис. 10
1. Проверяйте электрические вилку и розетку как можно чаще. Дол-
жен быть обеспечен надёжный электрический контакт, а также пра-
вильное заземление. Вилка и розетка не должны чрезмерно нагре-
ваться.
2. Если водонагреватель не используется продолжительное время,
особенно в регионах с низкой температурой воздуха (ниже 0
0
C), для
предотвращения повреждения водонагревателя (по причине замер-
зания воды во внутреннем резервуаре), воду из нагревателя следует
слить.
3. Чтобы обеспечить надёжную работу водонагревателя в течение
длительного времени, необходимо периодически чистить внутренний
резервуар и убирать отложения на электрических нагревательных
элементах водонагревателя, а также нужно периодически проверять
состояние (полностью разложен или нет) магниевого анода, чтобы
своевременно заменить его на новый (не реже 1 раза в год), в случае
его полного разложения.
Частота чистки бака зависит от жесткости воды, которая находится
на данной территории. Чистку должны проводить специальные сер-
висные службы. Адрес ближайшего сервисного центра можно узнать
у продавца или на сайте www.timberk.com.
ВНИМАНИЕ!
Производитель предоставляет увеличенный гаран-
тийный срок на отдельные компоненты водонагре-
вателя при условии своевременного и правильного
проведения периодического технического обслу-
живания прибора специалистами авторизованного
сервисного центра (см. гарантийный талон).
4. Профилактические работы должны производиться при строгом
соблюдении руководства по эксплуатации и техники безопасности.
5. Водонагреватель оснащен термовыключателем, который прекра-
тит подачу электроэнергии к ТЭНу, при перегреве воды или ее отсут-
ствии в водонагревателе. Если водонагреватель включен в сеть, но
не происходит нагрев воды, значит отключился или не был включен
термовыключатель. Для возврата водонагревателя в рабочее состо-
яние необходимо:
- отключить питание от электронагревателя, снять накладку нижней
крышки, предварительно открутив саморезы;

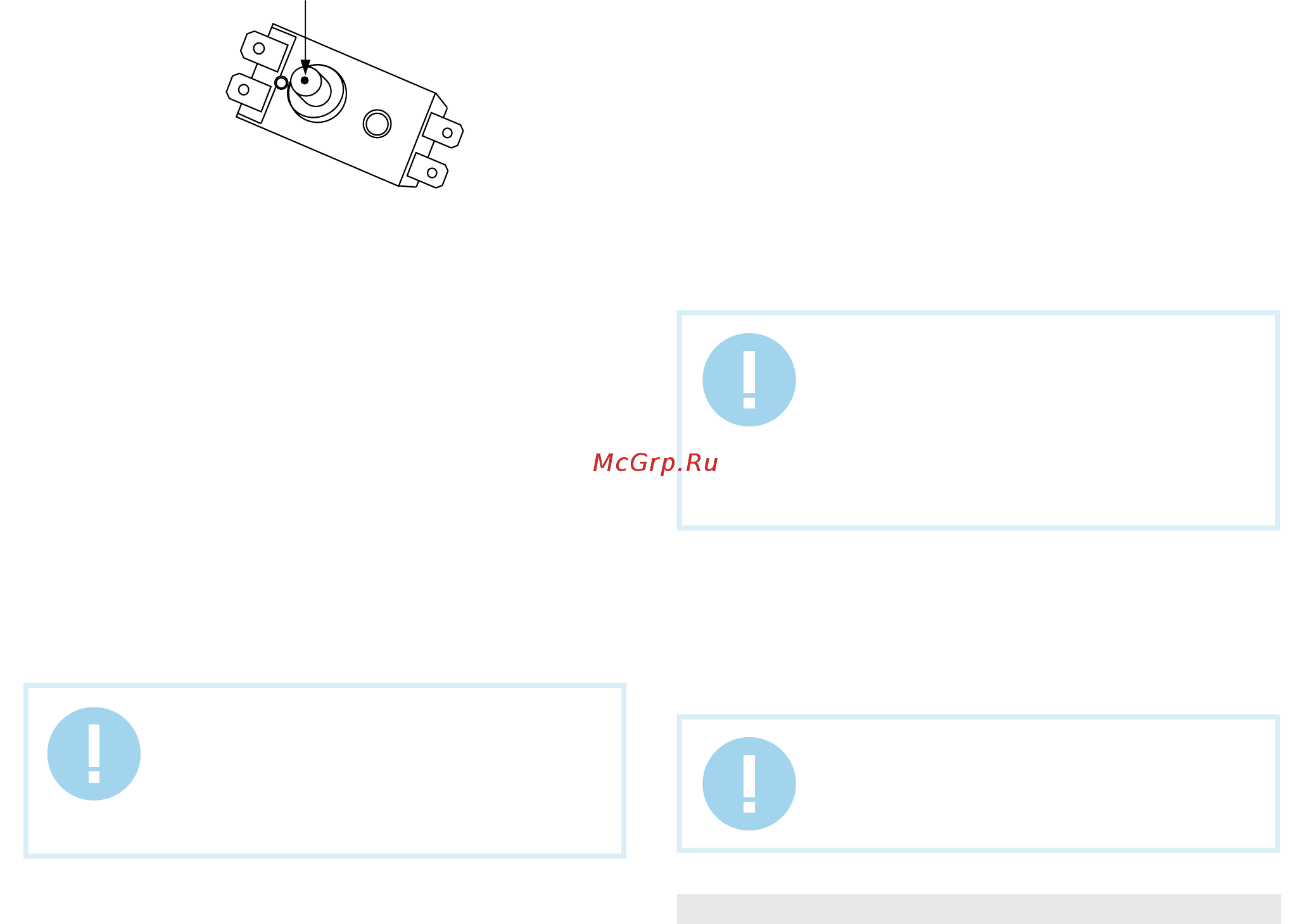

- нажать до щелчка кнопку, расположенную по центру термовыклю-
чателя рис.10;
- если кнопка не нажимается и нет щелчка, то подождать пока термо-
выключатель остынет до и исходной температуры.
ВНИМАНИЕ!
Если данные действия не дали положительного
результата или отключение термовыключателя
происходит неоднократно в течение короткого
промежутка времени, то следует отключить пи-
тание водонагревателя, перекрыть подачу воды в
водонагреватель и обратиться в Авторизованный
Сервисный Центр TIMBERK в Вашем регионе для
получения консультации или ремонта изделия.
6. Воду можно слить через комбинированный предохранительный
клапан (рис.9) (для этого открутите винт ручки слива комбинирован-
ного предохранительного клапана и переведите ручку слива в верх-
нее положение, при это кран выхода горячей воды должен быть от-
крыт, а кран подачи холодной воды в водонагреватель должен быть
перекрыт).
ВНИМАНИЕ!
Никогда не сливайте воду, если её температура
выше 50°С, т.к. это может привести к ожогам.
