4 electrolux
водонагреватели 5
теплопотери и снижает энергопотребление
водонагревателя.
Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
Перед нагревом воды цифровой дисплей
будет показывать температуру холодной воды,
поступающей в водонагреватель. С помощью
ручки регулировки Вы можете устанавливать
температуру нагрева до 75°C. Шкала регули-
ровки отмечена диапазоном:
MIN – низкая температура нагрева (30°C);
Eco – экономичный режим – 50-55°С;
MAX – высокая температура нагрева (75°C).
Простая и удобная эксплуатация и обслужива-
ние водонагревателя.

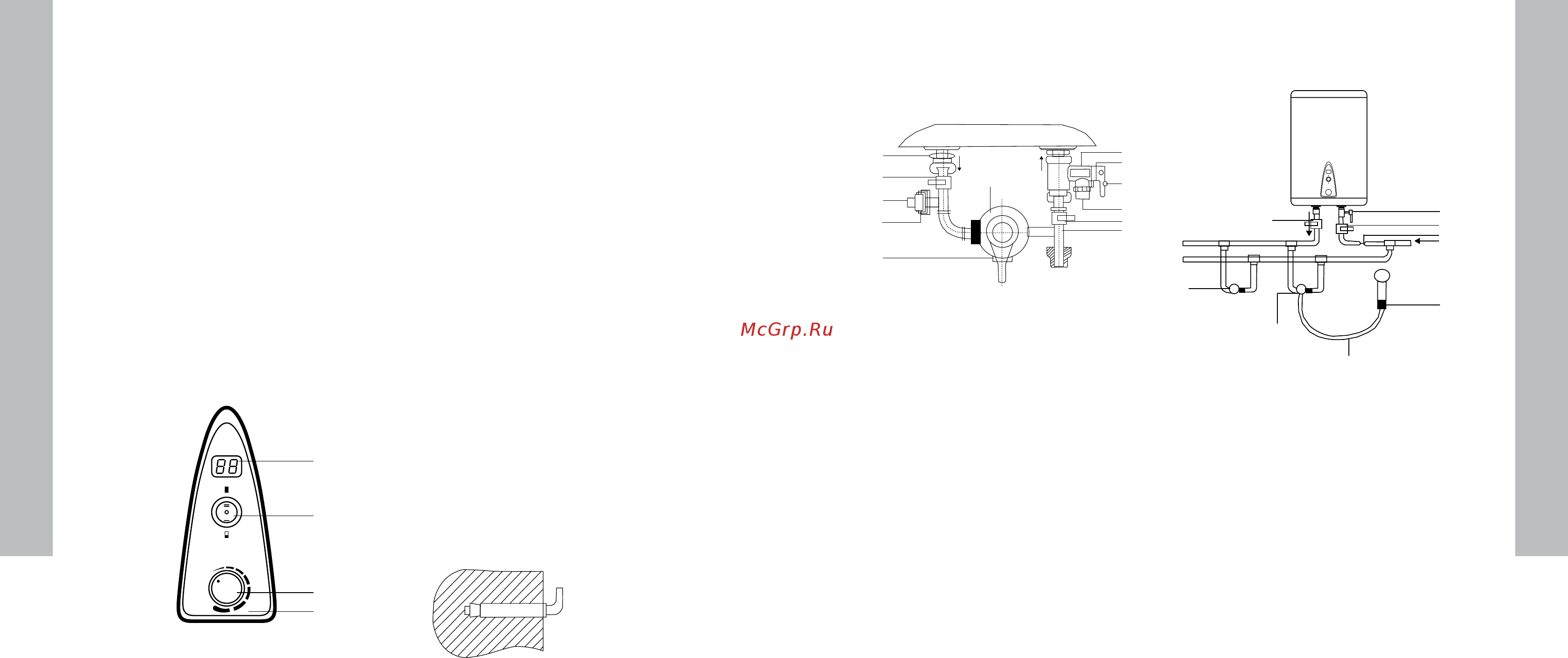

Панель управления
2
1
3
4
Power
Power
Max Eco
MinOff
1 Дисплей
2 Кнопка переключения мощности.
Положения:
I – 1300 Вт
II – 2000 Вт
0 – Выключение
3 Указатель настройки экономичного режима
4 Ручка регулировки температур
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные про-
изводителем, ко то рые мо гут вы дер жать вес
на пол нен но го во дой во до на гре ва те ля. Не
устанавливайте водонагреватель на крепле-
ние, пока не убедитесь, что крепление уста-
новлено надежно. В противном случае, элек-
трический водонагреватель может упасть со
стены, что приведет к его повреждению или
может стать причиной серьезных травм. При
выборе мест под отверстия для крепежных
болтов, удостоверьтесь, что с обеих сторон
от стен ванной комнаты или другого поме-
щения до корпуса водонагревателя имеется
зазор не менее 0,2 м, а со стороны подклю-
чения труб не менее 0,5 м, для облегчения
доступа при проведении технического обслу-
живания в случае необходимости.
В случае если в водонагреватель поступает вода
напрямую из скважин, колодцев или водонапор-
ных башен, для эксплуатации водонагревателя
обязательно нужно использовать фильтр грубой
очистки, для поступающей в водонагреватель,
холодной воды.
Фильтр грубой очистки можно приобрести в спе-
циализированных магазинах.
Если фильтр грубой очистки не установлен,
гарантия на изделие не распространяется.
Электрический водонагреватель следует уста-
навливать на твердую вертикальную поверх-
ность (стену).
После выбора места монтажа определите места
под два крепежных болта с крюками (в зависи-
мости от спецификаций выбранного изделия).
Проделайте в стене два отверстия необходимой
глубины, соответствующие размеру крепежных
болтов, вставьте винты, поверните крюк вверх,
плотно затяните гайки, а затем установите на
него электрический водонагреватель (см. рис. 2).
Крепежный анкер для монтажа
Рис. 2
При подключении к системе водоснабжения
необходимо предусмотреть и реализовать уста-
новку индивидуальных запорных вентилей на
линии подачи холодной воды в водонагреватель
и на линии выхода горячей. Индивидуальные
запорные вентили по линии горячей и холодной
воды, должны быть в закрытом состоянии в
период неиспользования водонагревателя, про-
ведении профилактических и технологических
работ на линии водоснабжения. Установка и
правильное использование запорных вентилей
является обязательным условием при предо-
ставлении гарантийного обслуживания, а так
же залогом длительной и безаварийной работы
водонагревателя.
Если ванная комната слишком мала для установ-
ки водонагревателя, он может быть установлен в
любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в трубопрово-
де водонагреватель следует устанавливать как
можно ближе к месту использования воды.
Под клю че ние к во до про во ду
Водонагреватель
1
Горячая
вода
Холодная
вода
G1/2”
G1/2”
2
3
4
6
5
11
9
10
8
7
12
Рис. 3
1 Сливной предохранительный клапан.
2 Ручка слива.
3 Винт фиксации ручки слива.
4 Отверстие для сброса давления воды (под-
ключения дренажной трубки).
5 Кран на входе холодной воды.
6 Тройник подсоединения холодной воды в
бак и смесительный узел.
7 Подключение душа и/или смесителей.
8 Тройник горячей воды (для подключения
следующей точки водоразбора).
9 Заглушка трубы*.
10 Кран на выходе горячей воды.
11 Патрубок вывода горячей воды.
12 Смеситель/душ.
* При отсутствии необходимости подключения водонагре
вателя к последующей точке водоразбора устанавлива-
ется заглушка.
Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2.
Подключение обратного предохранительно-
го клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить комплектные рези-
новые уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор-
ных точек, используйте способ соединения
(см. рис. 4).
1
Горячая вода
Холодная вода
3
4
5
6
7
8
2
Рис. 4
1 Предохранительный сливной клапан.
2 Кран на выходе горячей воды.
3 Кран на входе холодной воды.
4 Впускной клапан.
5 Душевая насадка.
6 Металлический шланг.
7 Смеситель.
8 Дополнительная точка водоразбора.
Под клю че ние к элек три че с кой се ти
Все во до на гре ва те ли на ко пи тель но го ти па
се рии EWH рас счи та ны на под клю че ние к
элек три че с кой се ти с од но фаз ным на пря же ни-
ем 220/230 В. Пе ред под клю че ни ем убе ди тесь,
что па ра ме т ры элек тро се ти в ме с те под клю че-
ния со от вет ству ют па ра ме т рам, ука зан ным на
таб лич ке с тех ни че с ки ми дан ны ми при бо ра.
При ус та нов ке водонагревателя сле ду ет со блю-
дать дей ству ю щие пра ви ла элек тро без опас но с ти.
При ус та нов ке во до на гре ва те ля в ван ной
ком на те или ту а ле те сле ду ет при ни мать во
вни ма ние ог ра ни че ния, свя зан ные с су ще с т-
во ва ни ем за пре щен но го и за щит но го объ емов
(пространств).
За пре щен ный объ ем – это про стран ство,
ог ра ни чен ное тан ген ци аль ны ми и вер ти каль-
ны ми пло с ко с тя ми по от но ше нию к внеш ним
кра ям ван ны, уни та за или ду ше во го бло ка и
пло с ко с тью, рас по ло жен ной над ни ми или над
по лом, ес ли сан тех ни ка смон ти ро ва на на по лу,
на вы со те 2,25 м.
За щит ный объ ем – это про стран ство, ог ра-
ни чи ва ю щие го ри зон таль ные пло с ко с ти ко то-
ро го со впа да ют с пло с ко с тя ми за пре щен но го
объ ема, а вер ти каль ные пло с ко с ти от сто ят от
со от вет ству ю щих пло с ко с тей за пре щен но го
объ ема на 1 метр.
