10
Conducto de evacuación del aire
Nota: La garantía del fabricante del aparato no cubre las
reclamaciones que se atribuyan al segmento de conductos.
■ El aparato alcanza su potencia óptima con un conducto de
salida de aire rectilíneo y corto y con un diámetro grande de
conducto en la medida de lo posible.
■ Con conductos de salida de aire largos y rugosos, muchos
codos de tubo o diámetros de tubo de un tamaño inferior a
150 mm no se consigue la capacidad de aspiración óptima y
los ruidos del ventilador serán mayores.
■ Los tubos o mangueras para el tendido del conducto de
salida del aire deben estar fabricados con material ignífugo.
Conductos cilíndricos
Se recomienda un diámetro interior de 150 mm; el diámetro
mínimo es de 120 mm en todo caso.
Conductos planos
La sección interior debe corresponder al diámetro de los
conductos cilíndricos.
Ø 150 mm aprox. 177 cm
2
Ø 120 mm aprox. 113 cm
2
■ Los conductos planos no deben presentar desvíos
pronunciados.
■ Si los diámetros de conducto difieren de lo anteriormente
mencionado, utilizar tiras obturadoras.
Comprobar la pared
■ La pared debe ser plana, vertical y tener suficiente capacidad
de carga.
■ La profundidad de los taladros debe ser equivalente a la
longitud de los tornillos. Los tacos deben quedar bien
sujetos.
■ Los tornillos y tacos suministrados son apropiados para
mampostería sólida. Para otro tipo de construcciones (p. ej.,
placas de yeso, hormigón celular, ladrillos Poroton) se
deberán utilizar medios de fijación apropiados.
■ El peso máximo de la campana extractora es de 40 kg.
Conexión eléctrica
:
¡Peligro de descarga eléctrica!
Las piezas internas del aparato pueden tener bordes afilados.
El cable de conexión podría resultar dañado. No doblar ni
aprisionar el cable de conexión durante la instalación.
Los datos de conexión necesarios figuran en la etiqueta de
características ubicada en el interior del aparato (para ello,
desmontar el filtro de metal antigrasa).
Longitud del cable de conexión: aprox. 1,30 m
Este aparato cumple con las disposiciones en materia de
supresión de interferencias de la CE.
Este aparato solo podrá conectarse a una toma de corriente
con toma a tierra con instalación reglamentaria.
Colocar la toma de corriente con toma a tierra en la medida de
lo posible dentro del revestimiento de la chimenea.
■ La toma de corriente con toma a tierra debe estar conectada
mediante un circuito dedicado.
■ Si la toma de corriente con toma a tierra no queda accesible
una vez finalizada la instalación del aparato, debe disponerse
un dispositivo de separación como conexión fija.
Para una conexión fija necesaria debe estar disponible en la
instalación un dispositivo de separación omnipolar (disyuntor,
fusibles y contactor) con una abertura de contacto de por lo
menos 3 mm. Encomendar la ejecución de la conexión fija
exclusivamente a personal electrotécnico.
Instalación
Preparativos de la instalación
¡Atención!
Asegurarse de que no haya cables eléctricos o tuberías de gas
o agua en el área donde se va a taladrar.

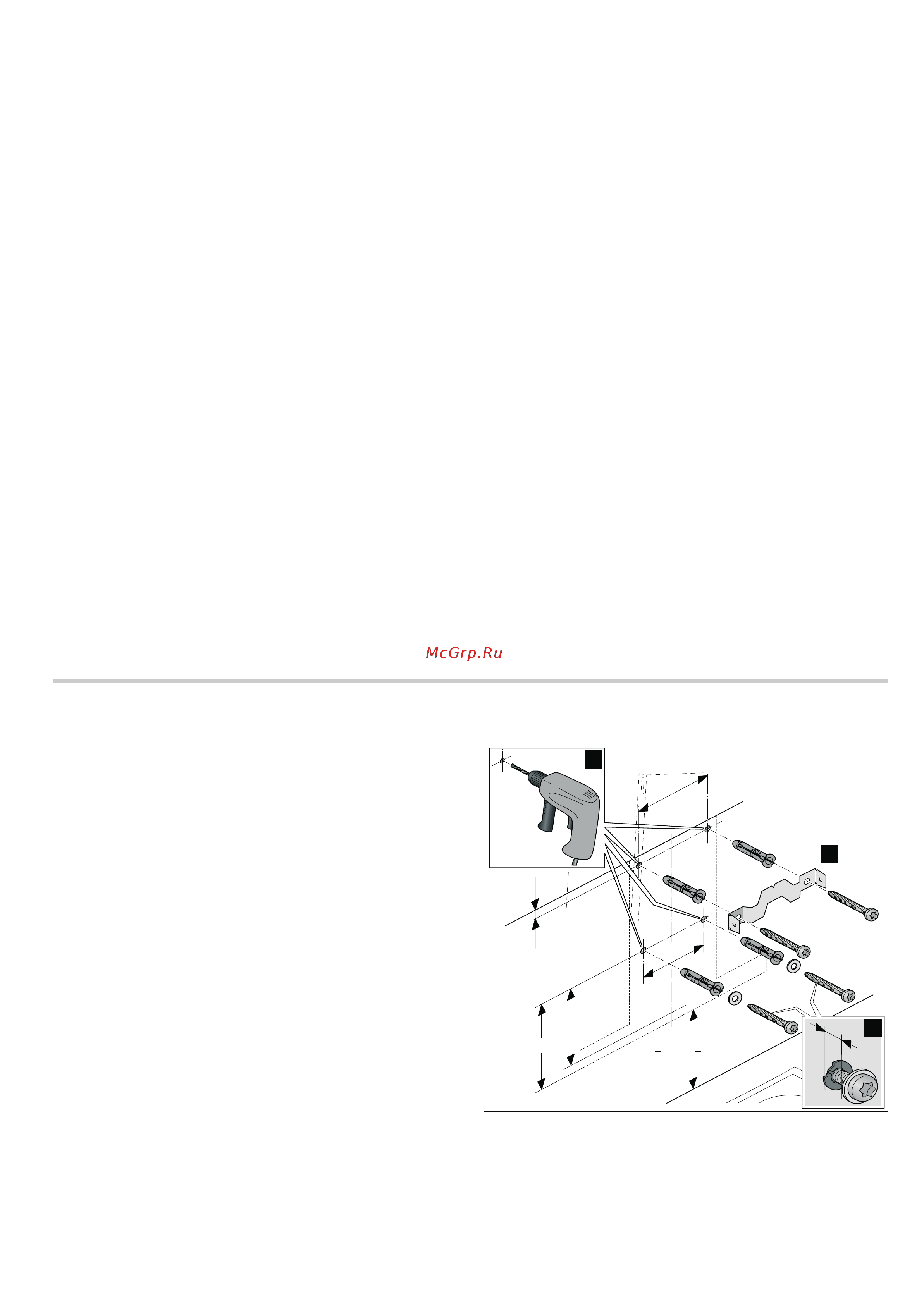

1.Dibujar en la pared una línea central vertical desde el techo
hasta el borde inferior de la campana extractora.
2.Marcar las posiciones para los tornillos y el contorno de la
zona de enganche.
3.Taladrar orificios con un diámetro de 8 mm y una
profundidad de 80 mm e introducir los tacos de manera que
queden enrasados con la pared.
¨
4.Atornillar la escuadra de sujeción para el revestimiento de la
campana.
©
5.Enroscar 2 tornillos de fijación con arandelas hasta que
queden aprox. 5 mm.
