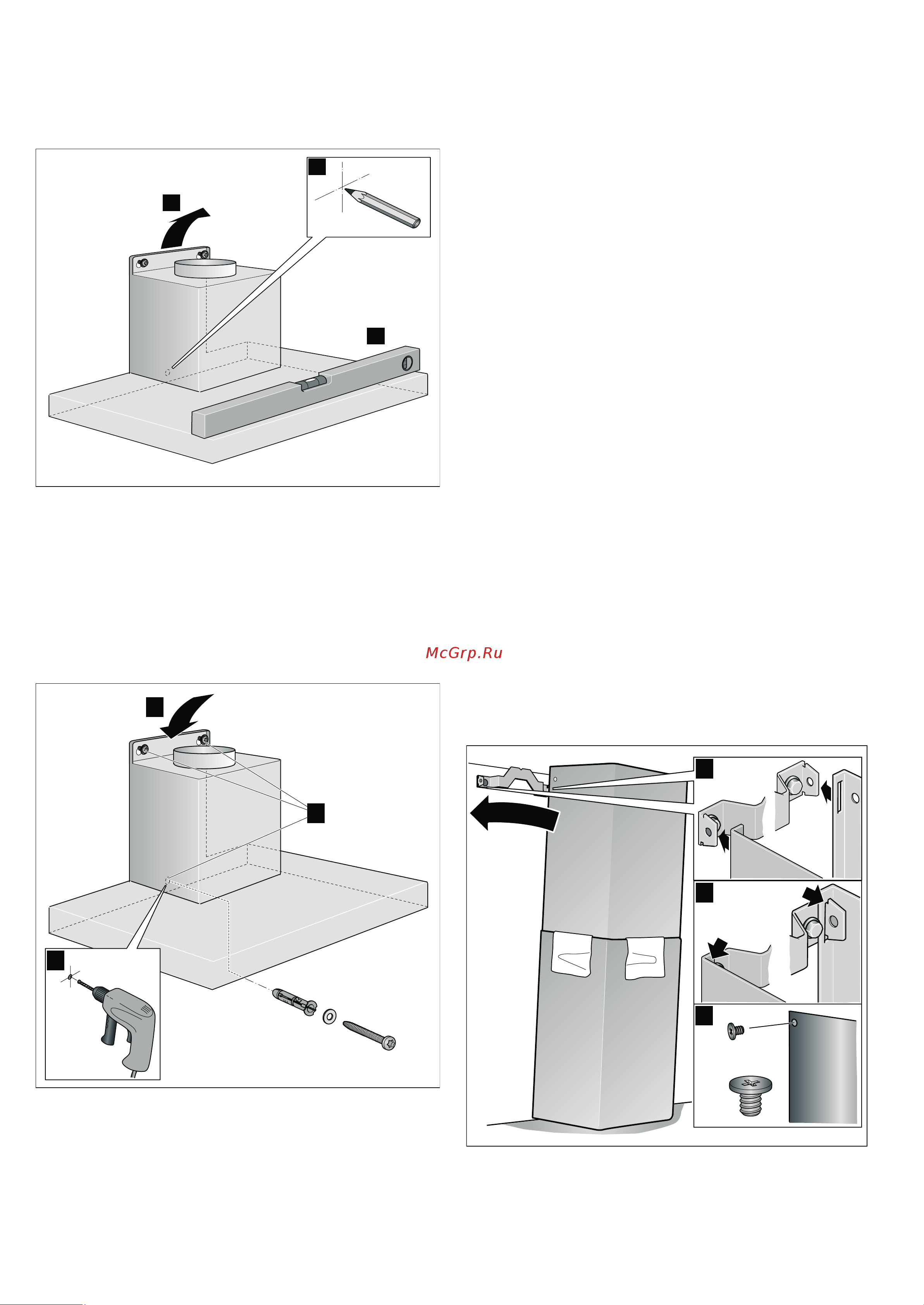

Instalación
1. Colgar y alinear el aparato. ¨
2. Marcar el orificio para el tornillo de fijación. ©
3. Volver a descolgar el aparato. ª
Instalación final del aparato
1. Taladrar el orificio para el tornillo de fijación con un diámetro
de 8 mm y una profundidad de 80 mm e introducir el taco de
manera que quede enrasado con la pared.
¨
2. Retirar la lámina protectora del aparato primero en la parte
posterior y por completo una vez finalizado el montaje.
3. Colgar el aparato.
©
4. Enroscar el tornillo de fijación junto con la arandela y apretar
todos los tornillos.
ª
Conexión del aparato
Conexión de la salida de aire
Nota: Si se utiliza un tubo de aluminio, pulir previamente la
zona de conexión.
1. Fijar el tubo de salida de aire directamente en la salida de
aire de la campana.
2. Establecer la conexión con la abertura de salida de aire.
3. Obturar convenientemente los dos puntos de unión.
Montaje de la toma de corriente
1. Insertar el enchufe en la toma de corriente con toma a tierra.
2. En caso de requerirse una conexión fija, tener en cuenta los
consejos y advertencias del capítulo Conexión eléctrica.
Montar los revestimientos de la chimenea
:
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados.
Usar guantes protectores.
1. Retirar los revestimientos de la campana.
Para ello, despegar la cinta adhesiva.
2. Retirar las láminas protectoras ubicadas en ambos
revestimientos de la campana.
3. Desplazar entre sí los revestimientos de la campana.
Notas
■ Para evitar arañazos, colocar papel a modo de protección
sobre los bordes del revestimiento exterior de la campana.
– Ranuras del revestimiento interior de la campana hacia
abajo.
4. Colocar los revestimientos de la campana sobre el aparato.
5. Desplazar hacia arriba el revestimiento interior de la
campana y engancharlo a la izquierda y a la derecha en la
escuadra de sujeción.
¨
6. Fijar hacia abajo el revestimiento de la campana. ©
7. Atornillar el revestimiento de la campana con dos tornillos a
los lados de la escuadra de sujeción.
ª
$
%
&
$
%
&
[
$
%
&
