Brother Classic 20 белый [13/52] Рисунки и названия строчек
![Brother Classic 20 белый [13/52] Рисунки и названия строчек](/views2/1315594/page13/bgd.png)
12
——————
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1

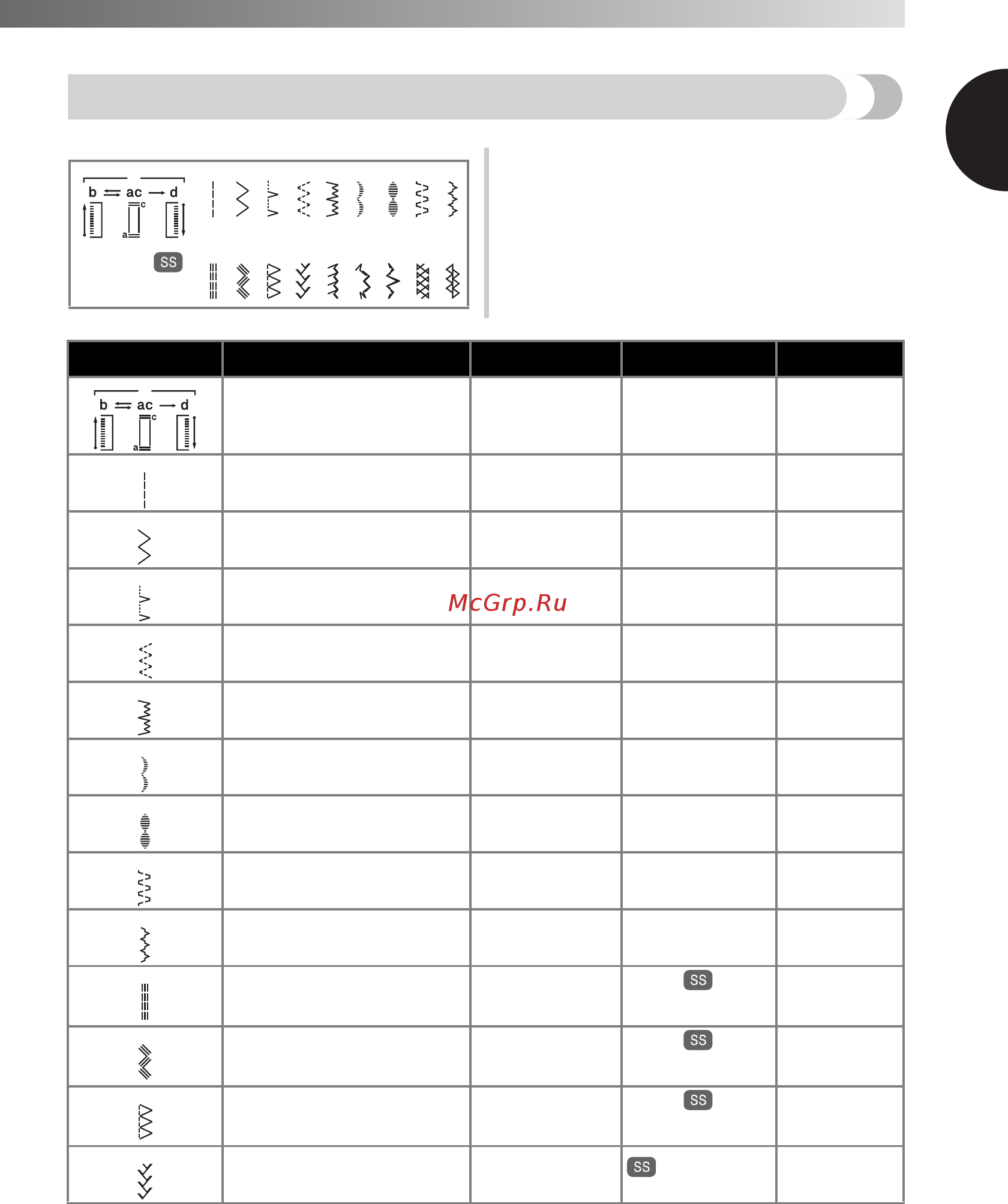

Рисунки и названия строчек
■
19 строчек
1
2
3
4
5
6
7
8
9
10
11
12
13 14
15
16
17
18 19
Рисунок Название строчки
Рекомендуемая
ширина (мм )
Рекомендуемая
длина (мм)
Страница сводных
данных
СТРОЧКА ДЛЯ
АВТОМАТИЧЕСКОГО 4-ЭТАПНОГО
ОБМЕТЫВАНИЯ ПЕТЕЛЬ
0-5 F-1,5 37
ПРЯМАЯ СТРОЧКА
0-5
(изменяемое
положение иглы)
1-4 31, 40, 41
СТРОЧКА “ЗИГЗАГ”
0-5 F-4 31, 39, 41
СТРОЧКА-РАКУШКА
3-5 F-3 33
ЭЛАСТИЧНАЯ СТРОЧКА
3-5 F-2,5 33
ПОТАЙНАЯ ЭЛАСТИЧНАЯ
ПОДШИВОЧНАЯ СТРОЧКА
3-5 F-1,5 31
ФЕСТОННАЯ СТРОЧКА
3-5 F-1,5 36
СТРОЧКА “БУСЫ”
3-5 F-1,5 36
СТРОЧКА ДВОЙНОГО ДЕЙСТВИЯ
3-5 F-3 34
СТРОЧКА “МОСТ”
3-5 F-3 34
ТРОЙНАЯ ЭЛАСТИЧНАЯ СТРОЧКА
0-5
(изменяемое
положение иглы)
Фиксированная
2,5
31
ТРОЙНАЯ ЭЛАСТИЧНАЯ СТРОЧКА
“ЗИГЗАГ”
0-5
Фиксированная
2,5
35
ЭЛАСТИЧНАЯ ОБМЕТОЧНАЯ СТРОЧКА
(ОВЕРЛОК)
3-5
Фиксированная
2,5
35
СТРОЧКА “ЕЛОЧКА”
3-5
Фиксированная
2,5
35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
