ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ —————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—
—————————————————————————————————
—————
7

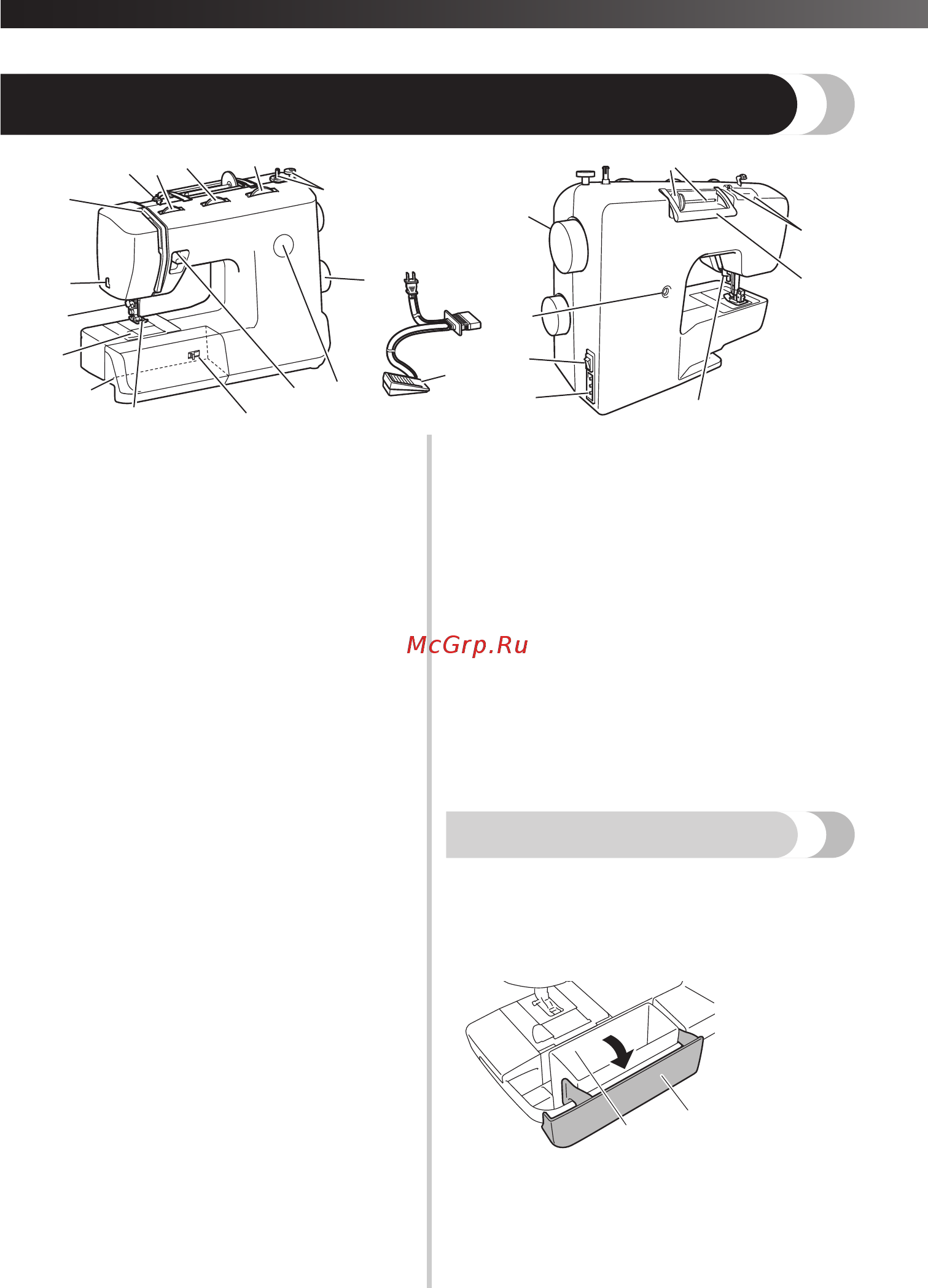

ОСНОВНЫЕ ЧАСТИ
1
Устройство намотки шпулек (Стр.14)
Предназначено для намотки нити на шпульку для
использования в качестве нижней нити.
2
Регулятор длины стежка (Стр. 13)
Поворачивайте этот регулятор для настройки длины стежка.
3
Регулятор ширины строчки (Стр. 13)
Поворачивайте этот регулятор для настройки ширины строчки.
4
Регулятор натяжения верхней нити (Стр. 30)
Предназначен для управления натяжением верхней нити.
5
Нитенаправитель для намотки шпульки и диск
предварительного натяжения (Стр. 15, 19)
6
Рычаг нитепритягивателя (Стр. 21)
7
Устройство для обрезки нити (Стр. 27)
Для обрезки пропустите нить через приспособление.
8
Нитевдеватель (Стр. 22)
9
Система быстрой заправки нижней нити (Стр. 17, 23)
0
Плоская платформа с отделением для хранения
принадлежностей (Стр.7)
A
Прижимная лапка (Стр. 10)
B
Переключатель положения гребенок транспортера (Стр.14)
C
Рычаг реверса (Стр. 14)
Нажмите на этот рычаг, чтобы переключить направление
строчки на обратное.
D
Окно индикации рисунка строчки(Стр. 11)
Номер выполняемого стежка.
E
Ручка выбора строчки (Стр. 11)
Поворачивайте регулятор (в любом направлении) для
выбора нужной строчки.
F
Маховик
Предназначен для ручного подъема и опускания иглы.
G
Винт точной настройки обметывания петель (Стр. 38)
H
Выключатель питания/лампы подсветки (Стр.9)
Предназначен для включения и выключения питания и
лампы подсветки.
I
Разъем для кабеля питания/гнездо для подключения
педали (Стр.8)
Предназначен для подключения разъема педали и кабеля питания.
J
Рычаг прижимной лапки (Стр.19)
Предназначен для подъема и опускания прижимной лапки.
K
Ручка
При транспортировке швейную машину необходимо
переносить, взявшись за ручку.
L
Нитенаправитель (Стр. 16, 20)
Используется при наматывании нити на шпульку и
заправке нити в машину.
M
Стержень для катушки и колпачок катушки (Стр. 15, 20)
Предназначен для удержания катушки с нитью.
N
Педаль (Стр.9)
Педаль можно использовать для управления скоростью
вышивания, а также для запуска и остановки вышивания.
Педаль:
Модель KD-1902 для зоны 110-120V
KD-1902 для зоны 110-127V (только Бразилия)
Модель KD-2902 для зоны 220-240V
Номер по каталогу для педали различается в зависимости от
региона, для которого она предназначена. Обратитесь к дилеру
или в ближайший авторизованный сервисный центр.
Плоская платформа
Дополнительные принадлежности хранятся в
отделении внутри плоской платформы.
1
Потяните на себя крышку, чтобы
открыть отделение для хранения
принадлежностей.
X В отделении для хранения находится
сумка для принадлежностей.
1
2
3
4
5
6
7
8
9
0
A
C
D
B
E
H
G
I
J
N
F
K
L
M
1 Плоская
платформа
2
Отделение для
хранения
принадлежностей
a
b
