www.timberk.com • электрический накопительный водонагреватель
10
ВНИМАНИЕ!
Если вода в месте установки содержит большое
количество солей кальция, марганца или железа,
то необходимо в подводящей системе смонтиро-
вать соответствующий фильтр для снижения ко-
личества накипи в резервуаре и на нагреватель-
ном элементе.
Подключение к электрической сети
1. Водонагреватель рассчитан на подключение к электрической сети
с однофазным напряжением 230 В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют па-
раметрам, указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный
ток не ниже 16A, электрический кабель с жилой сечением не менее
3х2,5 мм
2
(для меди).
Электрические розетка и вилка должны всегда оставаться сухими
во избежание утечки электрического тока. Регулярно проверяйте,
что электрическая вилка плотно подключена к розетке. Проверку
проводите в следующем порядке: вставьте электрическую вилку в
розетку, через полчаса работы выключите водонагреватель и вынь-
ВНИМАНИЕ!
Перед подключением накопительного водона-
гревателя убедитесь в том, что водонагреватель
заземлен надлежащим образом. Правильное за-
земление важно для минимизации ударов током
и опасности возгорания. Шнур питания оснащён
вилкой, с контактом заземления. Устройство
должно использоваться с правильно заземленной
сетевой розеткой. Если розетка, которую Вы пла-
нируете использовать, не заземлена соответству-
ющим образом или защищена предохранителем
с задержкой на срабатывание или прерывателем
цепи, свяжитесь с квалифицированным электри-
ком для установки правильной розетки.
ВНИМАНИЕ!
Для обеспечения надежной работы и безопас-
ной эксплуатации водонагревателя перед первым
включением проверьте правильность его подсое
-
динения к электрической сети переменного тока
230 В. Подключаемый водонагреватель должен
быть надежно соединен с заземляющим контуром
вашей электрической сети. Использование водо-
нагревателя без заземления опасно для жизни.
те вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если
вилка нагрелась до температуры выше 50°С, во избежание повреж-
дений, происшествий, возникновения пожара в результате плохого
электрического контакта замените розетку на другую. Это должен
делать специалист.
3. Сетевой шнур прибора представляет собой единый блок с УЗО
(Устройство защитного отключения).

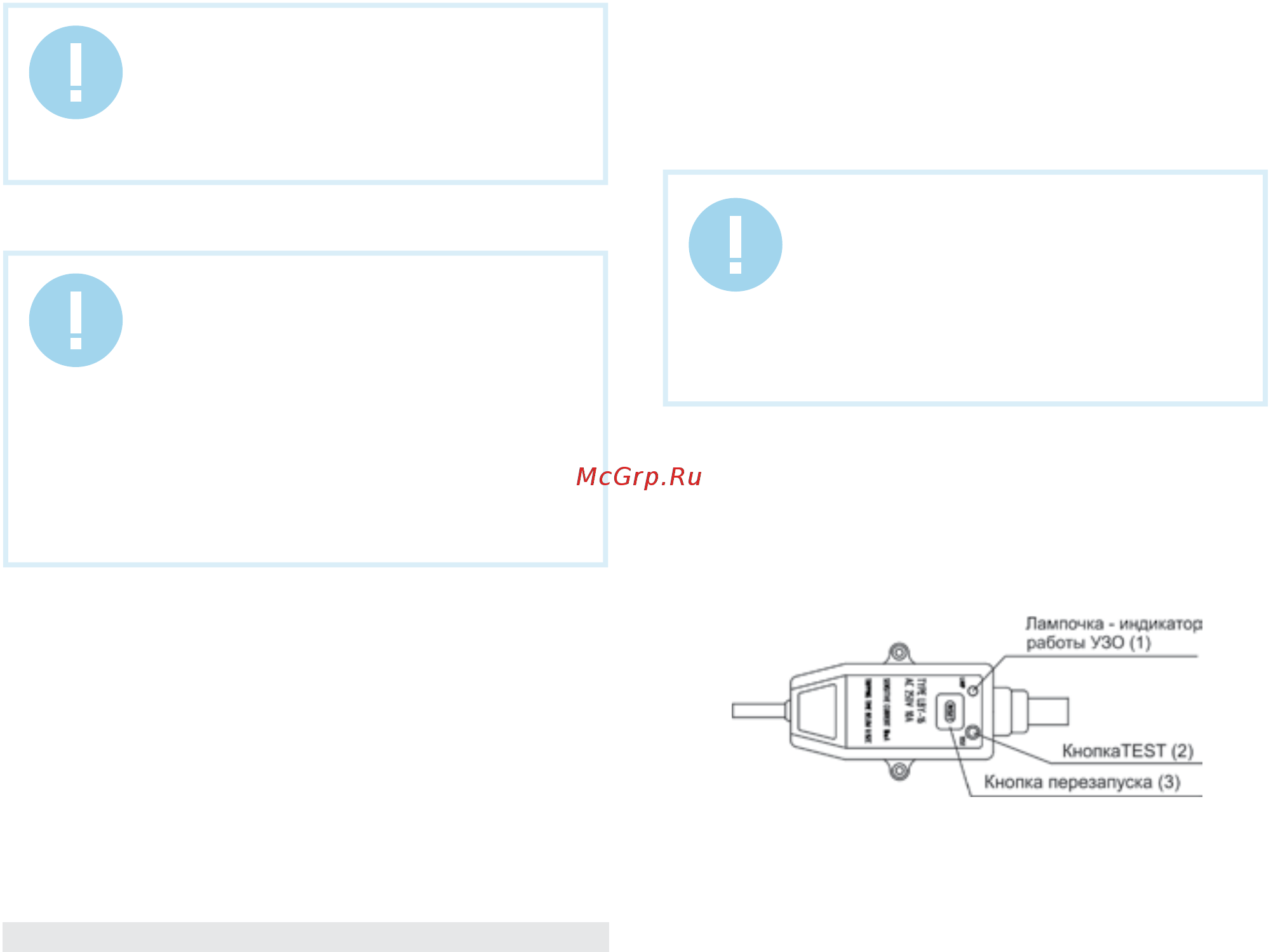

УЗО (устройство защитного отключения) (рис. 6)
1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-
даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется
вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-
даваться и индикатор (1) загорится.
Рис. 6
