www.timberk.com • электрический накопительный водонагреватель
12
4. Выключение
Чтобы выключить водонагреватель, установите ручки терморегулято-
ра и переключателя режимов мощности в положение « ». Водо-
нагреватель прекратит свою работу, при этом на панели управления
будет светиться только индикатор питания голубого цвета.
Рекомендуется отключить водонагреватель от электрической сети,
если вы не планируете использовать прибор какое-то время.
ВНИМАНИЕ!
Во время нагревания может начать капать вода из
отверстия предохранительного клапана. Избежать
подтекания воды невозможно и нельзя препятство-
вать этому, так как блокировка клапана может при-
вести к разрыву внутреннего резервуара (в случае
аварии оборудования)
3.3. Поворачивая ручку терморегулятора против часовой стрелки, вы
уменьшаете температуру нагрева воды
3.4. Водонагреватель автоматически поддерживает температуры
воды. Когда температура воды внутри водонагревателя достигает
установленной пользователем температуры, нагрев автоматически
выключается, при этом на панели управления светится только инди-
катор питания голубого цвета.
Когда температура воды внутри водонагревателя понижается ниже
установленного уровня, нагрев автоматически включается, при этом
на панели управления, в зависимости от выбранной мощности нагре-
ва воды, с левой стороны, с правой стороны или одновременно с 2 -х
сторон от индикатора питания голубого цвета дополнительно загора-
ется индикатор нагрева красного цвета.
3.5. Установив ручку терморегулятора в положении « », вы выбе-
рите режим, который соответствует наиболее комфортной темпера-
туре нагрева воды в водонагревателе (+58°С (±2°С)), а также наибо-
лее эффективному режиму расхода электроэнергии.

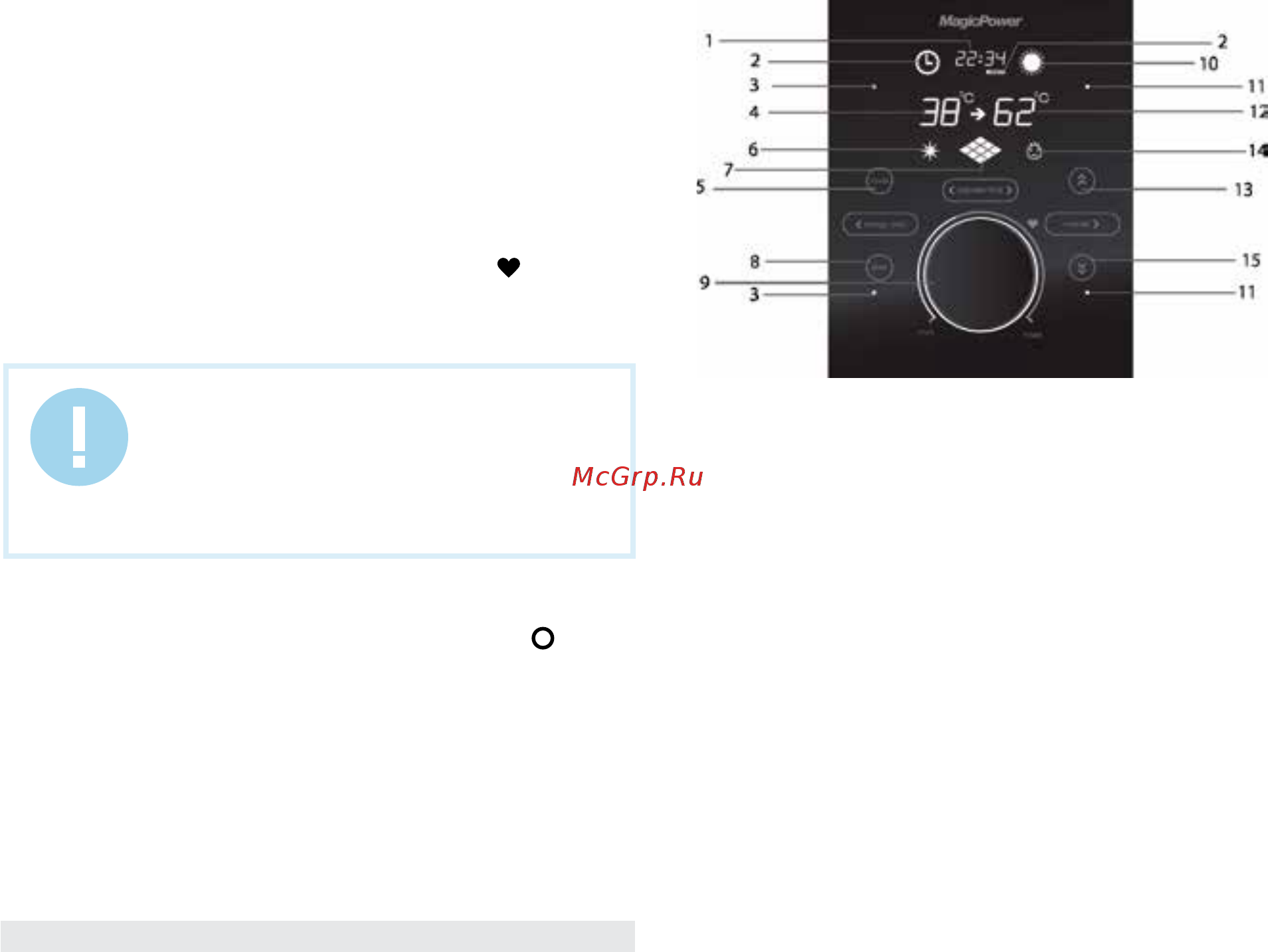

Панель управления (для серии FSM5)
1. Индикация значения времени
2. Индикатор активации функции таймера
Загорается при активации функции таймера на включение/
отключение водонагревателя.
3. Индикаторы «energy save»
Загораются при выборе низкой мощности нагрева (1000 Вт).
4. Индикатор температуры воды в водонагревателе
5. Кнопка «mode»
Используется для установки значений времени и таймера, а также
блокировки панели управления.
6. Индикатор активации функции ночного нагрева
7. Индикатор мощности нагрева
8. Кнопка «time»
Используется для выбора времени включения и выключения прибора
и активации функции ночного нагрева.
9. Ручка терморегулятора
Рис. 8
