www.timberk.com • электрический накопительный водонагреватель
15
5.1. Установка времени таймера на включение водонагревателя.
5.1.1. При включенном водонагревателе нажмите кнопку «mode» два
раза, на дисплее замигает значение времени [00:00].
5.1.2. С помощью кнопки « » и кнопки « » установите желаемое
время включения водонагревателя (см. п.4.2., 4.3.).
5.1.3. Когда необходимое значение времени будет установлено, не на-
жимайте кнопки, значение времени будет мигать в течение 5 секунд,
после чего настройка будет завершена.
5.2. Установка времени таймера на выключение водонагревателя.
5.2.1. При включенном водонагревателе нажмите кнопку «mode» три
раза, на дисплее замигает значение времени [00:00].
5.2.2. С помощью кнопки « » и кнопки « » установите желаемое
время выключения водонагревателя (см. п.4.2., 4.3.).
5.2.3. Когда необходимое значение времени будет установлено, не на-
жимайте кнопки, значение времени будет мигать в течение 5 секунд,
после чего настройка будет завершена.
5.3. Активация функции таймера.
При включенном водонагревателе нажмите кнопку «time» на панели
управления или соответствующую кнопку на ПДУ один раз, на дисплее
загорится индикатор « » и слово «TIME» под значением времени,
после чего функция таймера на включение/выключение водонагрева-
теля будет активирована, а нагрев водонагревателя (если был включен)
отключится.
5.4. Отключение функции таймера.
Нажмите кнопку «time» на панели управления или соответствующую
кнопку на ПДУ ещё 3 раза, на дисплее погаснет индикатор « » и
слово «TIME» под значением времени, после чего функция таймера на
включение/выключение водонагревателя будет отключена.
6. Функция ночного нагрева
При активации данной функции нагрев воды в водонагревателе будет
производиться только в ночные часы, в период с 23:00 часов до 06:00
часов. В остальные часы нагрев будет невозможен.
6.1. Нажмите кнопку «time» на панели управления или соответствующую
кнопку на ПДУ два раза, чтобы активировать функцию ночного нагрева, при
этом на дисплее будет гореть индикатор « ».
6.2. Нажмите кнопку «time» на панели управления или соответствующую
кнопку на ПДУ ещё два раза, чтобы отключить функцию ночного нагрева,
при этом индикатор « » на дисплее погаснет.
7. Функция таймера и ночного режима.
Функция таймера и функция ночного режима могут быть активированы одно-
временно. Для этого необходимо нажать кнопку «time» на панели управления
или соответствующую кнопку на ПДУ несколько раз, пока одновременно не
появятся индикаторы таймера и ночного режима.
8. Блокировка панели управления
8.1. Нажмите и удерживайте кнопку «mode» на панели управления водона-
гревателя или соответствующую кнопку на ПДУ, в течение 3 секунд, чтобы
заблокировать кнопки управления, при этом на дисплее загорится индикатор
« ».
8.2. Повторно нажмите и удерживайте кнопку «mode» на панели управления
водонагревателя или соответствующую кнопку на ПДУ, в течение 3 секунд,
чтобы разблокировать кнопки управления, при этом индикатор « » на дис-
плее погаснет.
9. Выключение.
Нажмите на ручку терморегулятора на панели управления и удерживайте её
в течение нескольких секунд или нажмите на кнопку «ON/OFF» на ПДУ, чтобы
отключить прибор, при этом индикаторные лампочки погаснут, а подсветка
ручки терморегулятора будет гореть.
9. ОБСЛУЖИВАНИЕ

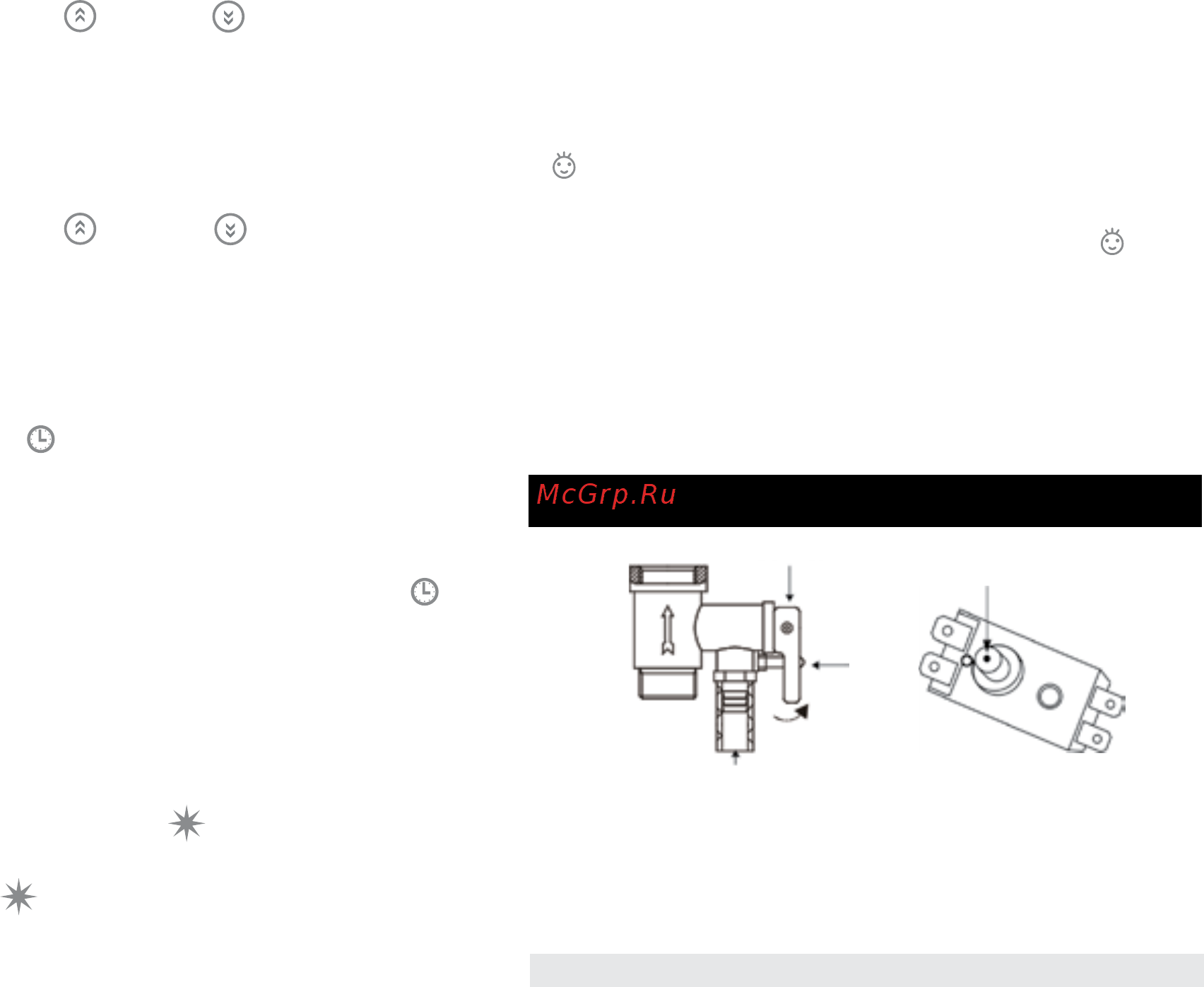

Рис. 11
Рис. 10
ручка слива
