14. SETUP Кнопка перехода в меню настроек теле-
визора
Нажмите кнопку SETUP, чтобы перейти в меню
настроек телевизора.
15. Кнопки навигации
Используйте кнопки навигации для перемеще-
ния области выделения при работе с меню, а
также для переключения телеканалов.
16. ENTER Кнопка подтверждения
Нажмите кнопку ENTER, чтобы подтвердить
установленное значение или перейти в выбран-
ное меню.

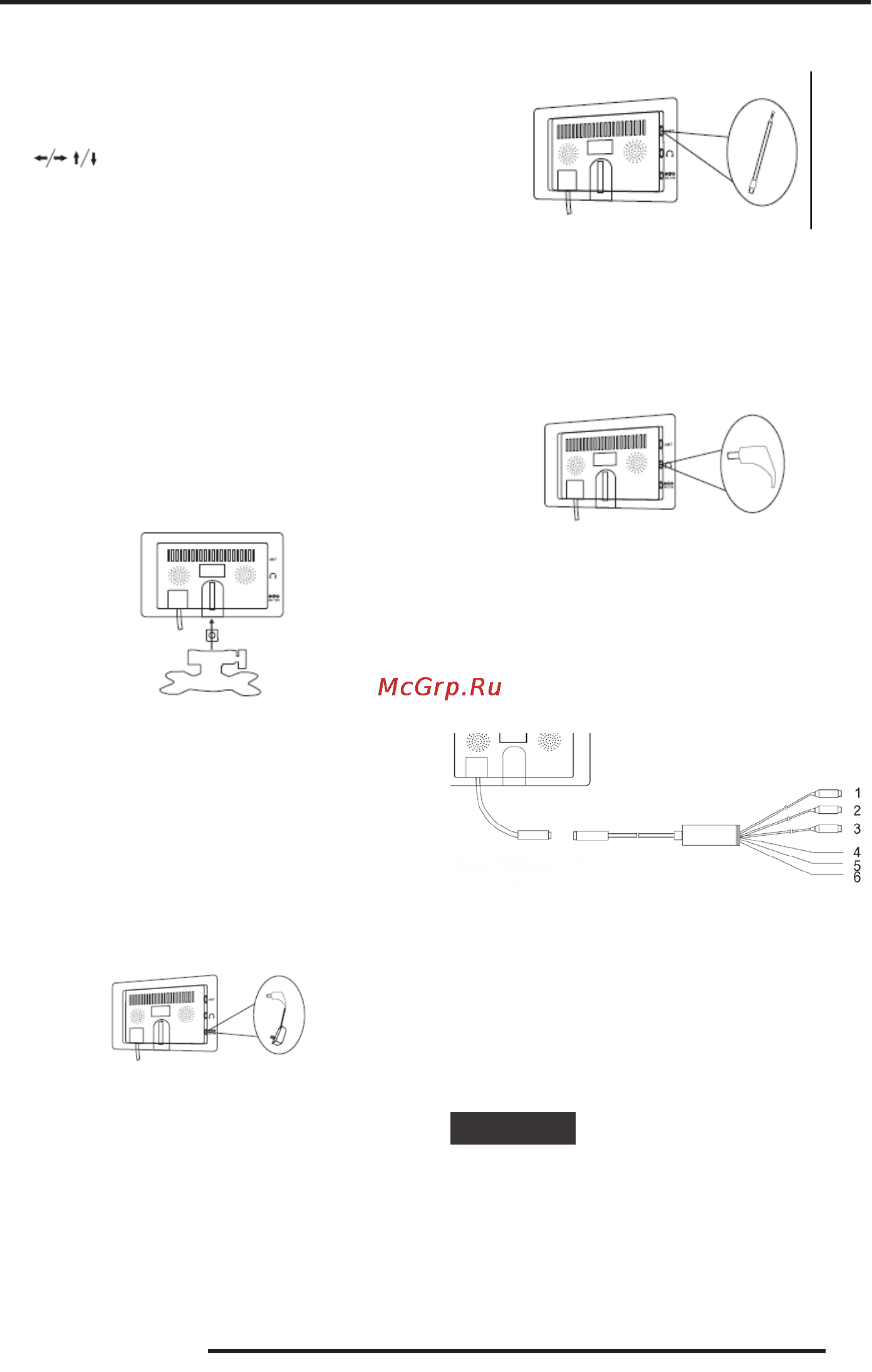

УСТАНОВКА И ВЫПОЛНЕНИЕ
ПОДСОЕДИНЕНИЙ
УСТАНОВКА ПОДСТАВКИ
Совместите выступ на подставке с прорезью на
крепёжной планке телевизора на задней стороне
корпуса. Вставьте выступ в прорезь на нужную глу-
бину и зафиксируйте его при помощи вращения
шайбы по часовой стрелке.
Отрегулируйте наклон телевизора и зафиксируйте его,
повернув барашковую гайку по часовой стрелке.
ПОДКЛючЕНИЕ К ИСТОчНИКУ ПИТАНИя
1. Подключите вилку адаптера питания перемен-
ного тока к соответствующему разъему на задней
стенке телевизора. Сетевую вилку адаптера пита-
ния подключите к электрической розетке.
2. Подключите вилку автомобильного адаптера
питания к соответствующему разъему на задней
стенке телевизора. Другой конец адаптера под-
ключите к разъему для прикуривателя в автомо-
биле.
ПОДСОЕДИНЕНИЕ АНТЕННЫ
Перед началом просмотра и настройки телепро-
грамм подключите штыревую антенну, поставляе-
мую вместе с телевизором, к соответствующему
гнезду на задней стенке телевизора.
ПОДКЛючЕНИЕ НАУшНИКОВ
Подключите штекер наушников к соответствующе-
му разъему (Jack 3.5mm) на задней стенке телеви-
зора. При подключении наушников звук перестает
подаваться на динамики телевизора, он подается
только на наушники.
СхЕМА ПОДСОЕДИНЕНИЙ
1. Желтый RCA разъём– Видео вход 1
2. Красный RCA разъём – Аудио вход
3. Белый RCA разъём – Видео вход 2
4. Коричневый провод – Управление включением
изображения от камеры заднего вида***
5. Красный провод – Питание (+12В)
6. Черный провод – Питание (масса (корпус)
ПРИМЕЧАНИЕ:
При использовании в автомобиле, когда выполне-
ны соответствующие подключения – подача +12В
на Коричневый провод (при включении задней пе-
редачи) автоматически переключает телевизор
на отображение изображения, подаваемого на Ви-
деовход 2, например, с камеры заднего вида.
