Liebherr KB 4350-20 [11/26] Ввод в работу

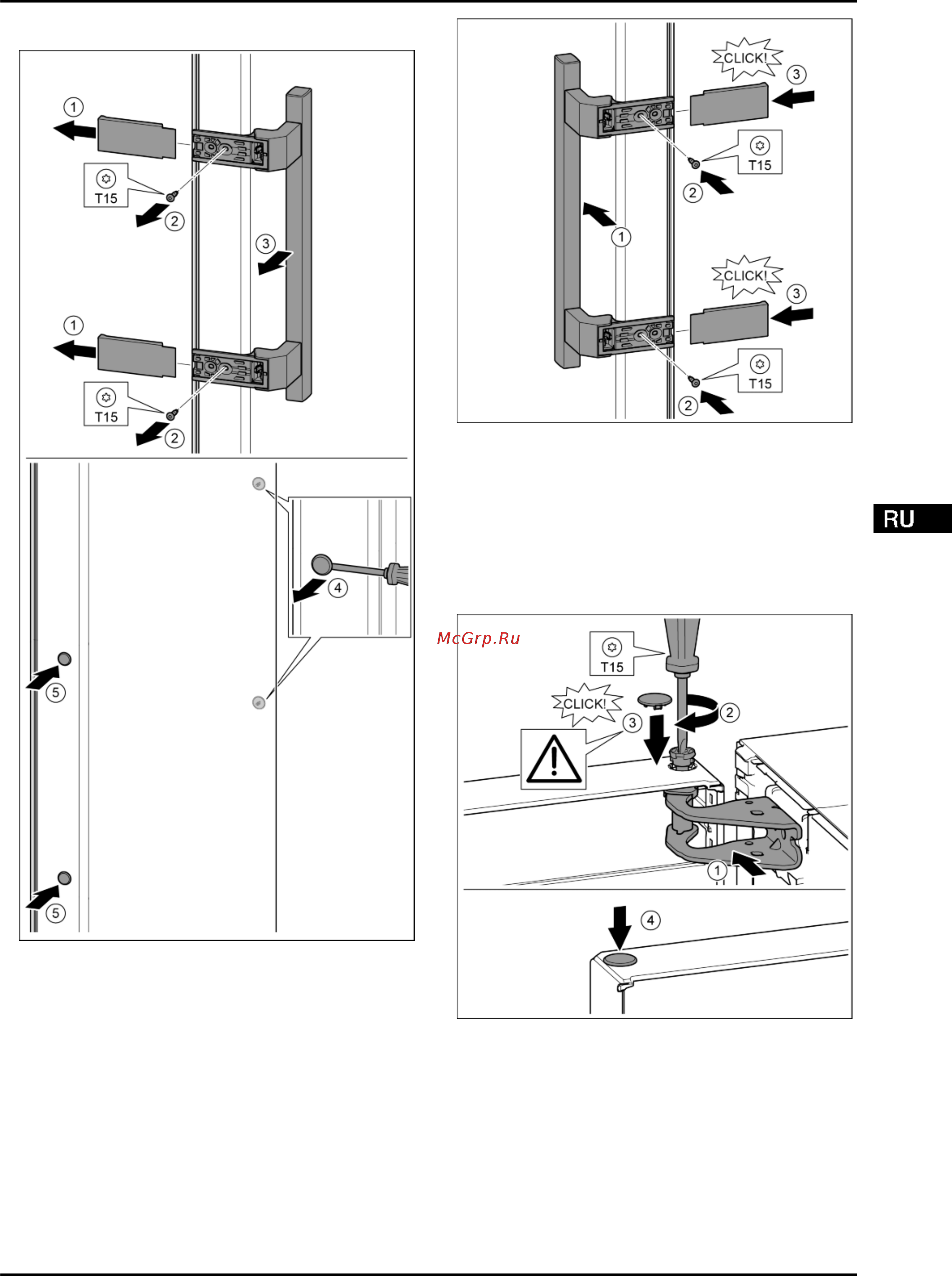

4.3.5 Перестановка ручек

Fig. 17

Снять крышку.

Fig. 17 (1)

Выкрутить винты отверткой Т15.

Fig. 17 (2)

Снять ручку.

Fig. 17 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 17 (4)

Заглушки снова вставить с другой стороны.

Fig. 17 (5)

Fig. 18

Установить ручку на противоположной стороне.

Fig. 18 (1)

Отверстия под винты должны находиться точно друг

над другом.

Затянуть винты отверткой Т15.

Fig. 18 (2)

Установить крышки сбоку и надвинуть.

Fig. 18 (3)

Следить за правильной фиксацией.

4.3.6 Монтаж двери

Fig. 19

Установить дверь на нижний опорный палец.

Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 19 (1)

Вставить палец и затянуть отверткой Т15.

Fig. 19 (2)

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 19 (3)

Вставить заглушку.

Fig. 19 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
