! Folosiţi cârligele din „pachetul de accesorii“.

• În cazul în care plita nu este instalată deasupra unui cuptor încorporat,

trebuie instalat un panou de lemn ca izolaţie. Acesta trebuie plasat la o

distanţă minimă de 20 mm faţă de partea de jos a plitei.

Ventilarea

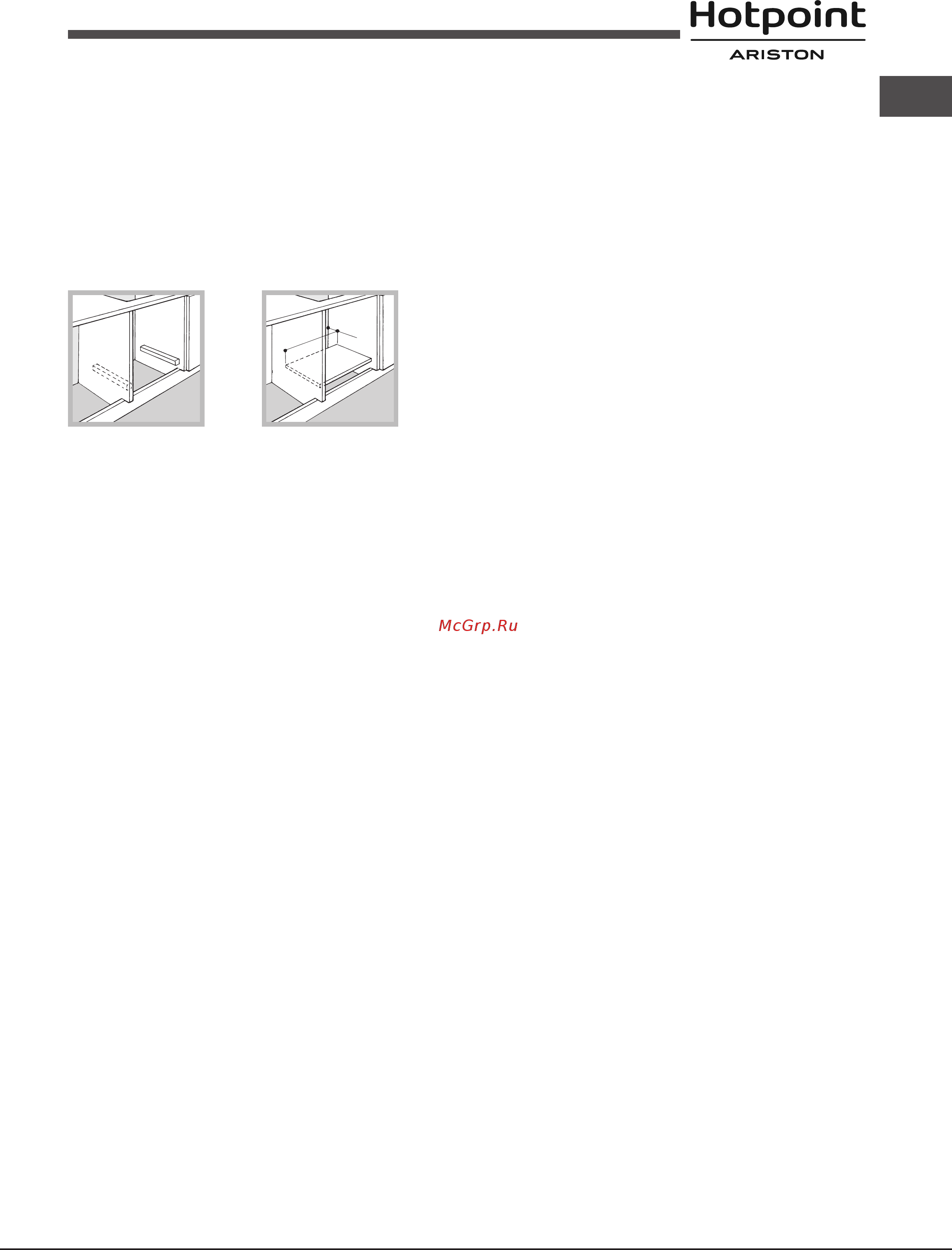

Pentru a asigura o ventilaţie corespunzătoare, panoul din spate al dulapului

trebuie îndepărtat. Se recomandă instalarea cuptorului astfel încât acesta

să se sprijine pe două scânduri de lemn sau pe o suprafaţă complet plană

cu o deschidere de cel puţin 45 x 560 mm (a se vedea schemele).

560 mm.

45 mm.

! Plita poate  instalată doar deasupra cuptoarelor încorporate cu un sistem

de ventilare de răcire.

Conexiunea electrică

Plitele echipate cu un cablu tripolar de alimentare sunt proiectate pentru a

funcţiona cu curent alternativ la tensiunea şi frecvenţa indicate pe plăcuţa de

date (aceasta este situată în partea de jos a aparatului). Firul de împământare

din cablu are un capac de culoare verde şi galben. În cazul în care aparatul

trebuie să e instalat deasupra unui cuptor electric încorporat, conexiunea

electrică a plitei şi cuptorului trebuie efectuate separat, atât pentru siguranţa

electrică, cât şi pentru a face mai uşoară scoaterea cuptorului.

Conectarea cablului de alimentare la reţea

Montaţi un ştecher standard corespunzător sarcinii indicate pe plăcuţa de date.

Aparatul trebuie să e conectat direct la reţea utilizând un întrerupător unipolar

cu o deschidere între contacte de cel puţin 3 mm instalat între aparat şi reţea.

Întrerupătorul trebuie să e adecvat pentru sarcina indicată şi trebuie să

respecte reglementările electrice în vigoare (cablul de împământare nu trebuie

să e întrerupt de întrerupător). Cablul de alimentare nu trebuie să intre în

contact cu suprafeţe având temperatura mai mare de 50°C.

! Instalatorul trebuie să se asigure că s-a făcut conexiunea electrică corectă

şi că aceasta este conformă normelor de siguranţă.

Înainte de conectarea la sursa de curent, asiguraţi-vă că:

• aparatul este legat la pământ şi ştecherul corespunde prevederilor legale.

• priza poate rezista la puterea maximă a aparatului, care este indicată pe

plăcuţa de date.

• tensiunea este cuprinsă între valorile indicate pe plăcuţa cu datele tehnice.

• priza este compatibilă cu ştecherul aparatului. Dacă priza nu este

compatibilă cu ştecherul aparatului, solicitaţi înlocuirea acestuia de către

un tehnician autorizat. Nu folosiţi prelungitoare sau prize multiple.

! După ce aparatul a fost instalat, cablul de alimentare şi priza de curent

trebuie să e uşor accesibile.

! Cablul nu trebuie să e îndoit sau comprimat.

! Cablul trebuie să e vericat în mod regulat şi înlocuit numai de tehnicieni

autorizaţi (a se vedea Asistenţa).

! Producătorul îşi declină orice responsabilitate în cazul în care aceste măsuri

de siguranţă nu sunt respectate.

Conectarea la gaze

Aparatul trebuie conectat la reţeaua de alimentare cu gaze sau la butelia

de gaz, conform reglementărilor naţionale în vigoare. Înainte de a efectua

conexiunea, asiguraţi-vă că aragazul este compatibil cu gazele pe care doriţi

să le utilizaţi. Dacă nu este acest caz, urmaţi instrucţiunile indicate în paragraful

„Adaptarea la diferite tipuri de gaz“.

Atunci când se utilizează gaz lichid de la o butelie, instalaţi un regulator de

presiune, care respectă reglementările naţionale în vigoare.

! Vericaţi că presiunea de alimentare cu gaz este în concordanţă cu valorile

indicate în tabelul 1 („Specicaţiile arzătorului şi duzei“). Aceasta va garanta

funcţionarea în condiţii de siguranţă şi longevitatea aparatului dvs., menţinând

consumul ecient de energie.

Atenţie! Înainte de conectare, scoateţi dopul pentru transport din gaura de

cuplare a tubului de gaz al plitei.

Conectarea cu o conductă rigidă (cupru sau oţel)

! Conectarea la sistemul de gaze trebuie să e realizată în aşa fel încât să

nu se creeze nicio solicitare asupra aparatului.

Pe rampa de alimentare a aparatului există un racord în formă de L reglabil, a

cărui etanşare este asigurată de o garnitură. Garnitura trebuie să e înlocuită

întotdeauna după rotirea racordului (garnitură furnizată cu aparatul). Racordul

de alimentare cu gaz este letat 1/2 cilindric tip tată.

Conectarea cu tub exibil din oţel inoxidabil continuu cu racord letat

Racordul de alimentare cu gaz este letat 1/2 cilindric tip tată. Aceste conducte

trebuie să e instalate astfel încât să nu e niciodată mai lungi de 2000 mm

atunci când sunt complet extinse. Odată ce conexiunea a fost efectuată,

asiguraţi-vă că tubul metalic exibil nu atinge piesele în mişcare şi că nu

este comprimat.

! Folosiţi doar conducte şi garnituri conforme cu reglementările naţionale în

vigoare.

Vericaţi etanşeitatea conexiunii

! Când procesul de instalare este complet, vericaţi că nu există scurgeri de

la tinguri, folosind o soluţie de săpun. Nu folosiţi niciodată acăra.

Adaptarea la diferite tipuri de gaz

Pentru a adapta plita la un alt tip de gaz decât tipul prestabilit (indicat pe

plăcuţa de la baza plitei sau pe ambalaj), duzele arzătorului trebuie să e

înlocuite astfel:

1. Îndepărtaţi grătarele plitei şi scoateţi arzătoarele din locaşurile lor.

2. Deşurubati duzele folosind o cheie tubulară de 7 mm şi înlocuiţi-le cu duze

pentru noul tip de gaz (a se vedea tabelul 1 „Caracteristicile arzătorului şi

duzelor“).

3. Reasamblaţi piesele urmând procedura de mai sus în ordine inversă.

4. Odată ce această procedură este terminată, înlocuiţi vechiul autocolant

cu unul care indică noul tip de gaz utilizat. Autocolantele sunt disponibile

la oricare din centrele noastre de service.

• Reglarea aerului primar al arzătorului

Nu necesită reglare.

• Reglarea la minim a arzătoarelor

1. Rotiţi robinetul pe poziţia de acără scăzută;

2. Scoateţi butonul şi reglaţi şurubul de ajustare, care este poziţionat în sau

lângă tija robinetului, până când acăra este mică, dar stabilă.
