Timberk Watermaster II WHE 8.0 XTN Z1, [6/48] Water heater design
![Timberk Watermaster II WHE 8.0 XTN Z1, [6/48] Water heater design](/views2/1361423/page6/bg6.png)
www.timberk.com • electrical instant water heater
6
Characteristic
Model Names
Unit
WHE 12.0
XTL C1
WHE 18.0
XTL C1
WHE 21.0
XTL C1
WHE 24.0
XTL C1
Power supply V/P/Hz 380/3-/50 380/3-/50 380/3-/50 380/3-/50
Rated current А 18
.2 27.3 32.0 36.5
Rated power input kW 12
.0 18.0 21.0 24.0
Operating pressure Mpa 0.1-0.6 0.1-0.6 0.1-0.6 0.1-0.6
Capacity (at ∆t=20 °С) l/min 8
.4 11 11 11
Electric protection class – I I I I
Protection degree
– IP24 IP24 IP24 IP24
Power connection cable (copper) mm
2
4x2.5 4x4 4x6 4x6
Automatic circuit breaker
A
3x25 3x32 3x40 3x40
Dimensions mm (HхWхD) 460x260x128 460x260x128 460x260x128 460x260x128
NET weight kg 4.2 4.2 4.2 4.2
Technical characteristics of WATERMASTER III Series water heaters are
given in Table 3.
Table 3
Fig. 1
Fig. 2
5. WATER HEATER DESIGN

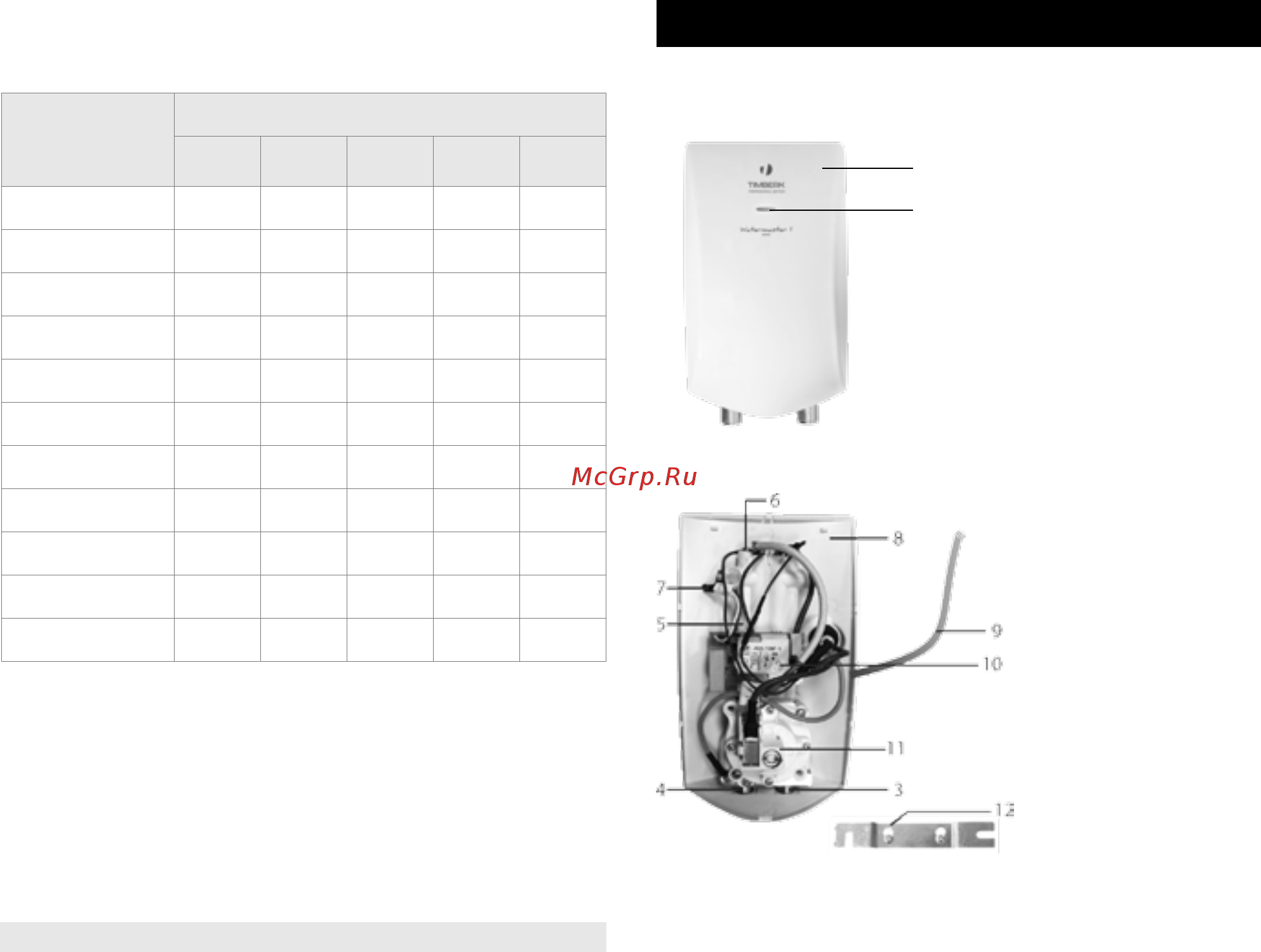

The design of WATERMASTER I Series water heater is shown in Figure
1, 2.
1. Front panel
2. Indicating lamp
3. Inlet nozzle
4. Outlet nozzle
5. Heating flask
6. Spiral heating element
7. Electronic temperature
sensor
8. Rear panel
9. Power cord
10. Power board
11. Hydraulic flow sensor
12. Wall mounting bracket
2
