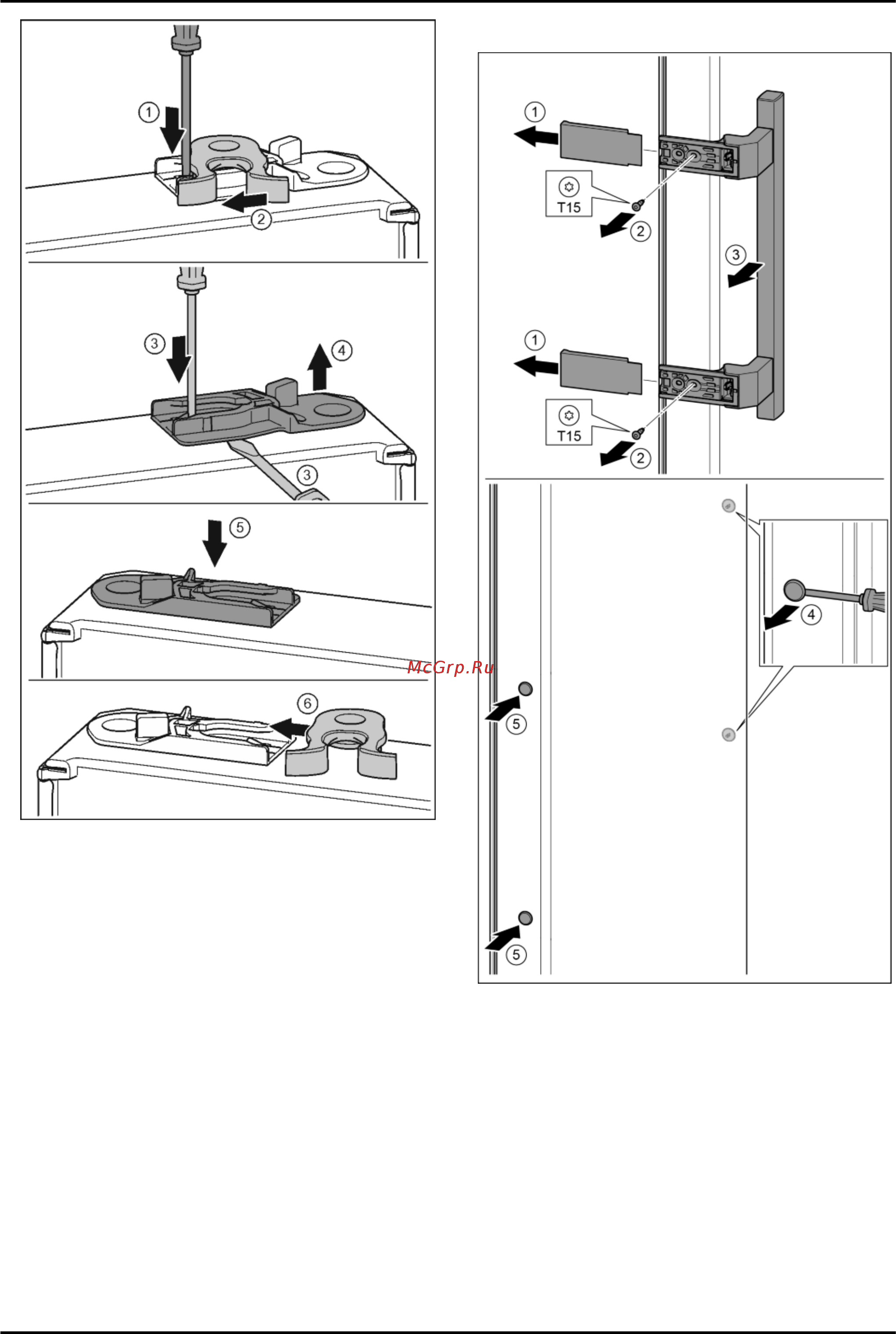

Fig. 18

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 18 (1)

Запорный крючок вывести из направляющей.

Fig. 18 (2)

Извлечь направляющее гнездо: нажать накладку

шлицевой отверткой и одновременно переместить ее

шлицевой отверткой под направляющее гнездо.

Fig. 18 (3, 4)

Прилагаемое при поставке направляющее гнездо вста-

вить на другой стороне корпуса.

Fig. 18 (5)

Запорный крючок вставить в направляющую.

Fig. 18 (6)

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.7 Перестановка ручек

Fig. 19

Снять крышку.

Fig. 19 (1)

Выкрутить винты отверткой Т15.

Fig. 19 (2)

Снять ручку.

Fig. 19 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 19 (4)

Заглушки снова вставить с другой стороны.

Fig. 19 (5)

Ввод в работу
