4.3.9 Монтаж верхней двери

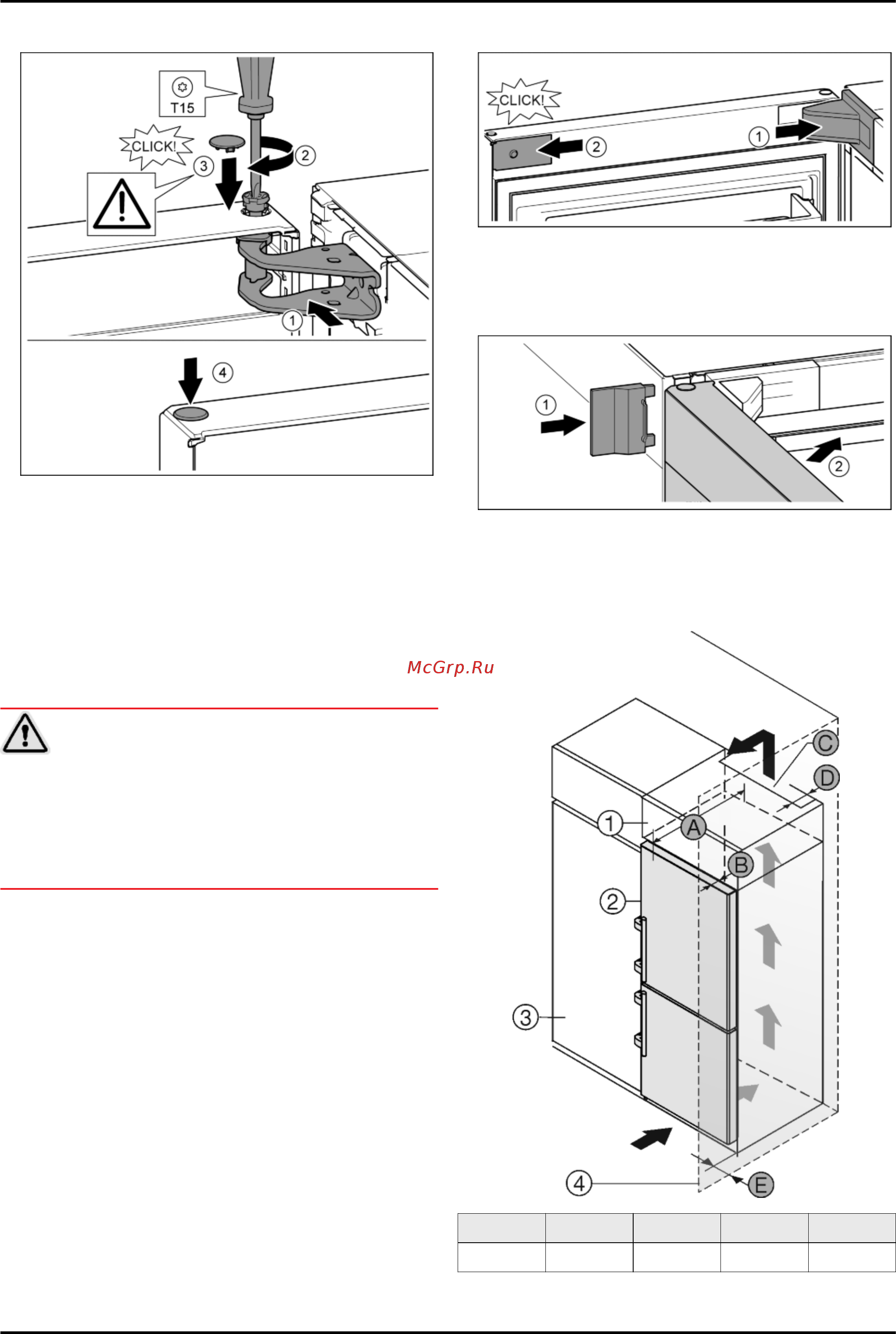

Fig. 22

u

Установить дверь на средний опорный палец.

u

Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 22 (1)

u

Вставить палец и затянуть отверткой Т15.

Fig. 22 (2)

u

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 22 (3)

u

Вставить заглушку.

Fig. 22 (4)

4.3.10 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем опорном кронштейне, выравнивая относи-

тельно корпуса устройства. Для этого выкрутить

средний винт в нижнем опорном кронштейне с

помощью прилагаемой к Т25 насадки. Оставшиеся

винты немного отпустить с помощью насадки к Т25 или

отверткой Т25 и выровнять посредством продольных

отверстий. В среднем опорном кронштейне отпустить

винты с помощью насадки к Т25 и выровнять средний

опорный кронштейн посредством продольных отвер-

стий.

u

Подпереть дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

4.3.11 Установка крышек

Fig. 23

Дверь открыта на 90°.

u

Крышку опорного кронштейна установить и зафиксиро-

вать, при необходимости, осторожно разжать.

Fig. 23 (1)

u

Установить сбоку накладку и зафиксировать.

Fig. 23 (2)

Fig. 24

u

Надвинуть внешнюю крышку.

Fig. 24 (1)

u

Закрыть верхнюю дверь.

Fig. 24 (2)

4.4 Установка в кухонную стенку

Fig. 25

A [мм] B [мм]

C [cм

2

]

D [мм] E [мм]

665

x

65 мин. 300 мин. 50 мин. 46

Ввод в работу

14 * Наличие в зависимости от модели и комплектации
