4.3.1 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

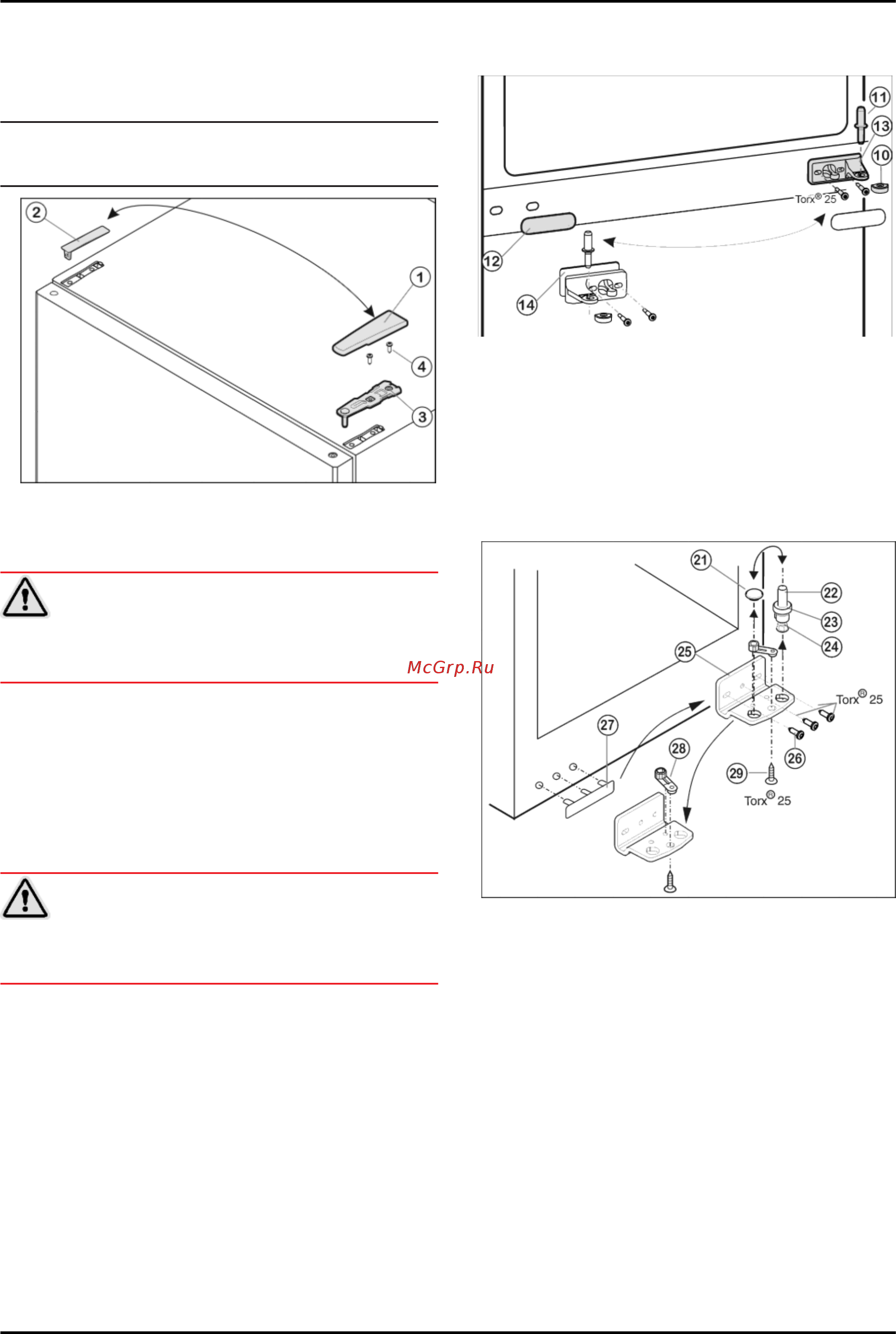

Fig. 7
u
Закройте верхнюю дверь.
u
Потяните крышку
Fig. 7 (1)
вперед и вверх.
u
Снимите крышку
Fig. 7 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 7 (3)
(2 шт.
Torx® 25)
Fig. 7 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.2 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный винт
Fig. 8 (11)
.
u
Снимите пластмассовый колпачок
Fig. 8 (10)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 8 (13)
(2 шт.
Torx® 25).
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Перестановка средних опорных
деталей
Fig. 8
u
Осторожно снимите накладку
Fig. 8 (12)
.
u
Прикрутите средний опорный кронштейн
Fig. 8 (13)
с
подкладкой
Fig. 8 (14)
с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 8 (12)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.4 Перестановка нижних опорных
деталей
Fig. 9
u
Извлеките опорный винт
Fig. 9 (22)
в комплекте с
шайбой
Fig. 9 (23)
и регулируемой опорой
Fig. 9 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 9 (21)
.
u
Открутите
Fig. 9 (26)
опорный кронштейн
Fig. 9 (25)
.
u
Открутите
Fig. 9 (29)
опорную деталь
Fig. 9 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противоположную
сторону крышку со стороны ручки
Fig. 9 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 9 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 9 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 9 (22)
в комплекте с
шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.5 Перестановка ручек
Соответственно на верхней и нижней дверце:
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
