Liebherr CNbe 4015-20 001 Бежевый [9/20] Ввод в работу

переставить

пружинный зажим

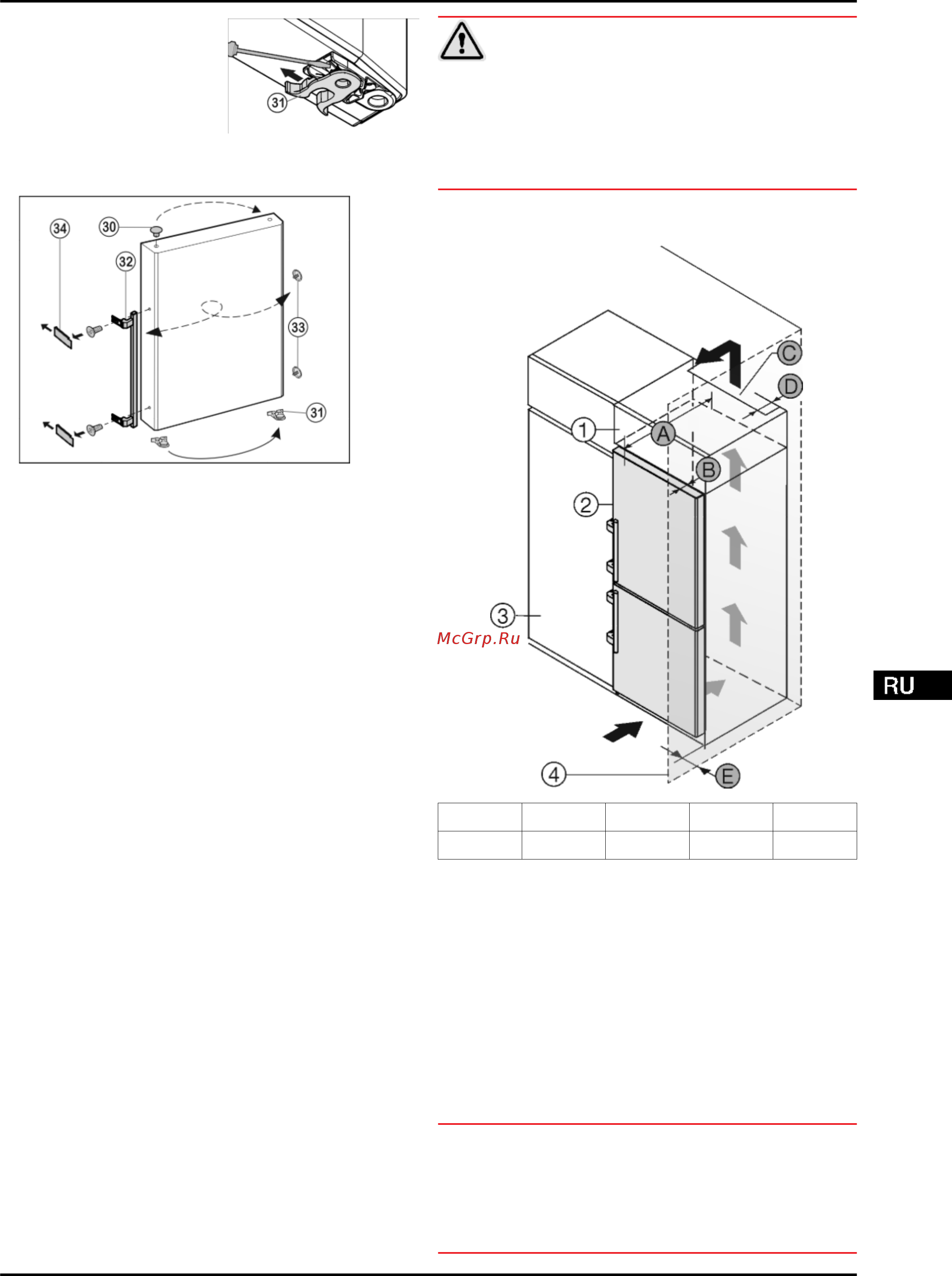

Fig. 10 (31)

: Нажать

вниз язычок защелки,

снять с него пружинный

зажим.

Вдвинуть пружинный

зажим на новой

стороне шарнира до

защелкивания.

Fig. 10

Fig. 11

Извлеките пробку

Fig. 11 (30)

из опорной втулки дверцы

и переставьте.

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 11 (32)

, пробку

Fig. 11 (33)

прижимные пластины*

Fig. 11 (34)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6 Монтаж нижней двери

Установите нижнюю дверцу сверху на нижний опорный

винт

Fig. 9 (22)

Закройте дверцу.

Снова наденьте пластмассовый колпачок

Fig. 8 (10)

на

средний опорный кронштейн

Fig. 8 (13)

Вставьте средний опорный винт

Fig. 8 (11)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 8 (13)

в нижнюю дверцу.

4.3.7 Монтаж верхней двери

Установите верхнюю дверцу на средний опорный винт

Fig. 8 (11)

Установите верхний опорный кронштейн

Fig. 7 (3)

на

новой стороне шарнира и защелкните в дверце.

Привинтите верхний опорный кронштейн (с моментом

4 Нм)(2 шт. Torx® 25)

Fig. 7 (4)

. При необходимости

проделайте отверстия или используйте аккумуляторную

отвертку.

Наденьте и защёлкните крышку

Fig. 7 (1)

и крышку

Fig. 7 (2)

на противоположной стороне снаружи.

4.3.8 Выравнивание дверей

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 9 (25)

и среднем опорном кронштейне

Fig. 8 (13)

параллельно корпусу устройства. Для этого выкрутите

средний винт на нижнем опорном кронштейне

Fig. 9 (25)

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Прикрутите опорные подставки 4 Нм.

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 12

A [мм] B [мм]

C [cм

]

D [мм] E [мм]

625

65 мин. 300 мин. 50 мин. 40

В устройствах, в комплект поставки которых входят

пристенные распорки, величина увеличивается на 35 мм

(см. 4.2) .

Устройство может быть окружено кухонными шкафами.

Чтобы уравнять устройство

Fig. 12 (2)

по высоте с

кухонной стенкой, можно установить над устройством

дополнительный шкафчик

Fig. 12 (1)

Установить устройство можно непосредственно рядом с

кухонным шкафом

Fig. 12 (3)

. Чтобы можно было полно-

стью открыть двери, устройство должно выступать на

глубину

Fig. 12 (B)

относительно передней стенки кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования пристенных распорок устройство может

выступать и больше.

ВНИМАНИЕ

Опасность повреждения из-за перегрева в результате

недостаточной вентиляции!

Если вентиляция слабая, то компрессор может быть

повреждён.

Следите за обеспечением достаточной вентиляции.

Соблюдайте требования к вентиляции.

Ввод в работу

* Наличие в зависимости от модели и комплектации 9
