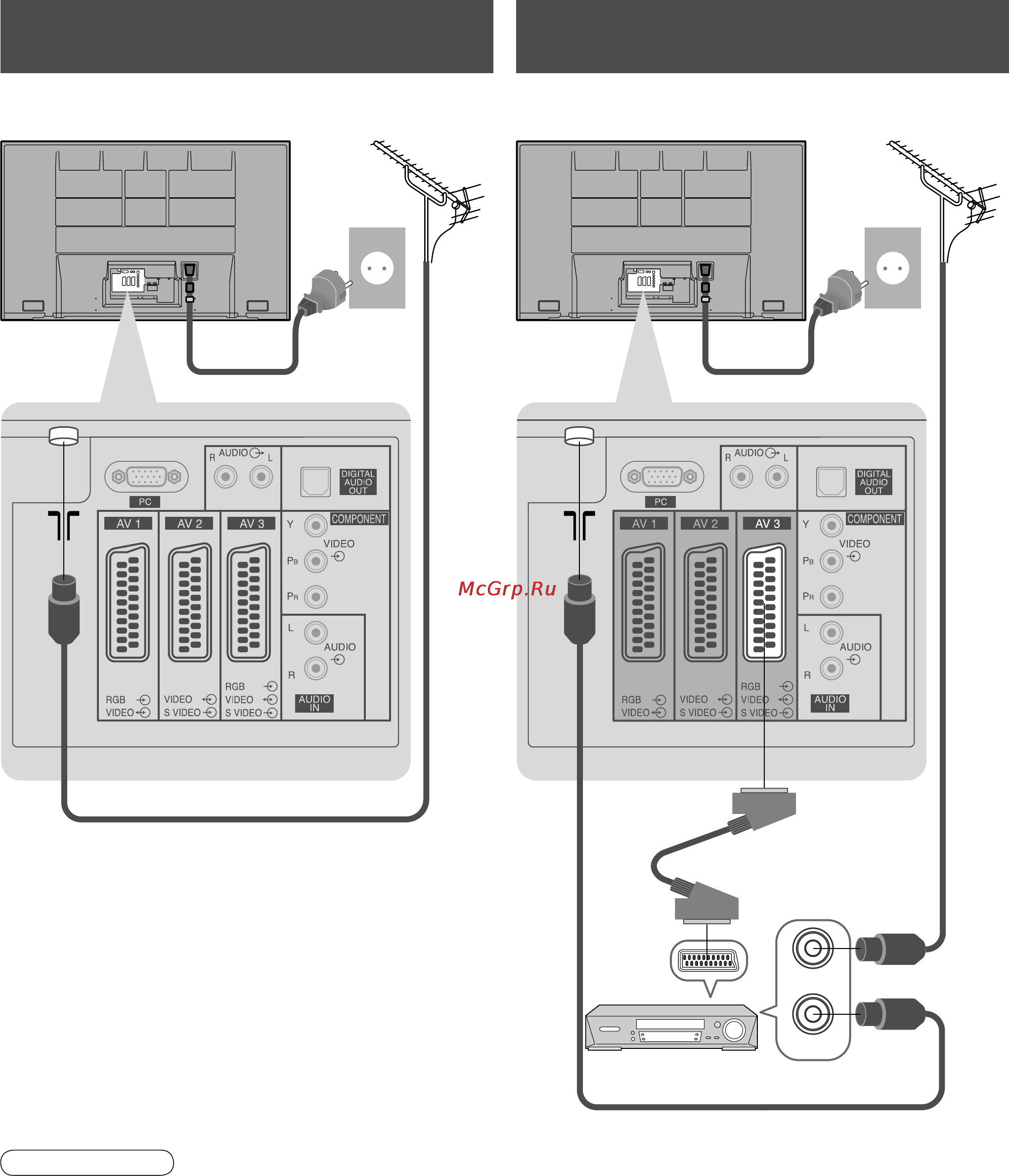

Основные подсоединения
Шнур питания (поставляется)
Шнур питания (поставляется)
Кабель SCART
(полнопроводной)
Проигрыватель DVD
или ВКМ
Кабель
RF
Антенна АнтеннаЗадняя панель телевизора Задняя панель телевизора
Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Кабель RF
Кабель RF
только телевизор Телевизор, проигрыватель DVD или ВКМ
Переменный
ток 220-240 В
50 / 60 Гц
Переменный
ток 220-240 В
50 / 60 Гц
Примечание
•
Подсоедините к AV2 / AV3 для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 30).
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.
