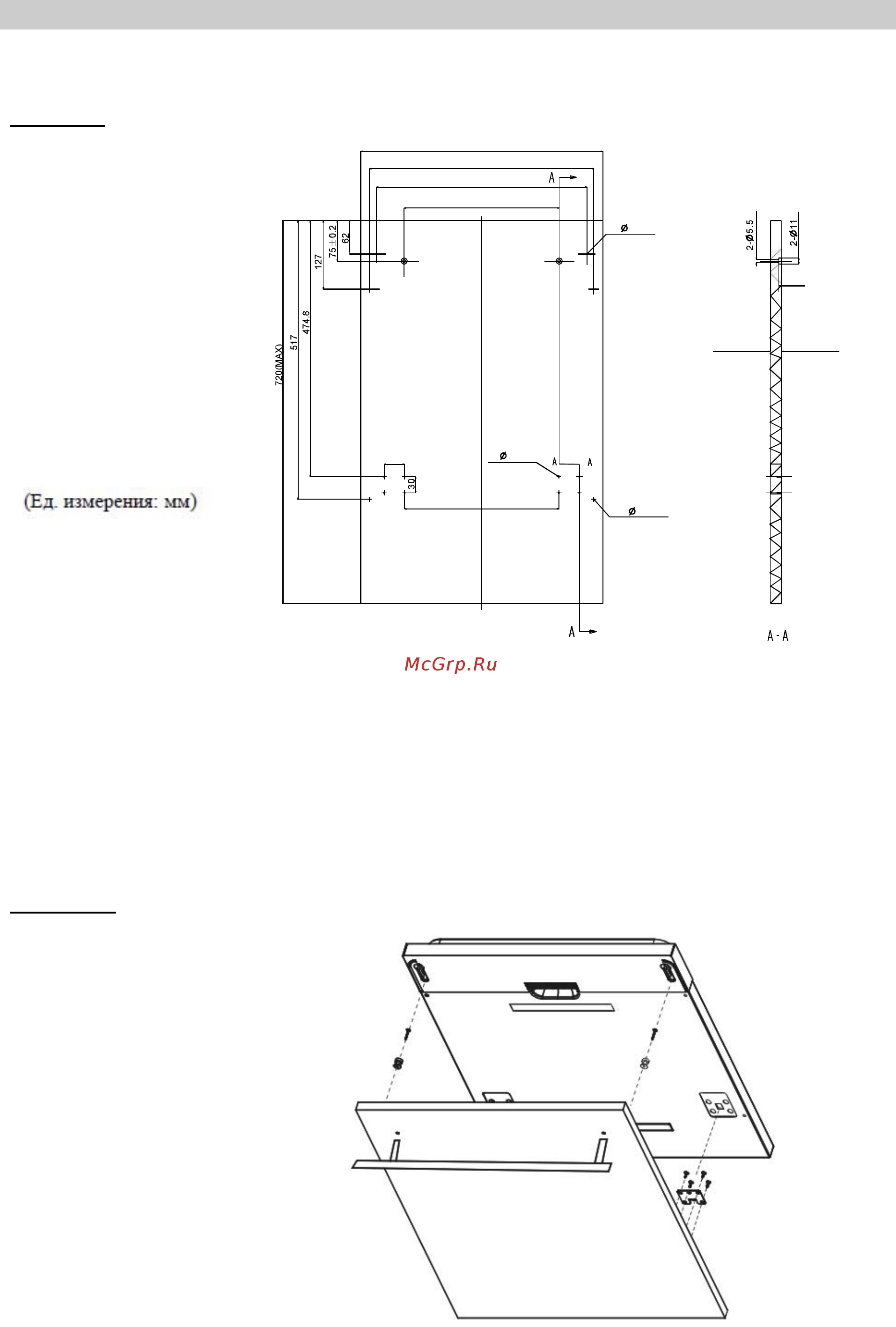

Размеры и установка внешней панели
1. Установите внешнюю панель, как показано на рис. 3.
Рисунок 3
2. Установите крюк на внешней панели и вставьте его в отверстие на дверце
посудомоечной машины (рис. 4а). Установив панель, закрепите еѐ на дверце
машины при помощи гаек и болтов (рис.4б).
Рисунок 4а
Установка внешней панели.
Внешняя панель должна
соответствовать
размерам, приведѐнным
на рисунке.
17
dp8
439
416 0.2±
390 0.2±
287.5 0.2±
286
38
8- 2
dp8
4- 2
dp8
2- 2
20 MAX（ ）
5
