Ballu BIH-AP4-0.6 КВ [3/11] Подготовка к работе

Назначение и применение прибора

Обогреватели инфракрасные BALLU BIH-AP4-0.6-W,

BIH-AP4-0.8-W, BIH-AP4-1.0-W (далее обогреватели)

представляют собой электронагревательные при-

боры с теплоотдачей преимущественно инфра-

красным излучением. Обогреватели предназна-

чены для основного, дополнительного и местного

обогрева промышленных, производственных, бы-

товых и аналогичных помещений (квартиры, офи-

сы, предприятия торговли, спортзалы, учебные

заведения, предприятия общественного питания,

склады, ангары, предприятия агропромышленно-

го комплекса и т. п.).

При применении в детских учреждениях - толь-

ко в качестве дополнительного обогрева.

Инфракрасное излучение проходит сквозь воздух

и обогревает предметы, стены и пол помещения,

от которых, в свою очередь, нагревается воздух.

Нагретый воздух, поднимаясь к потолку, постепен-

но остывает, при этом на уровне головы стоящего

человека температура воздуха оказывается на

1-2° С ниже температуры пола. В отличии от систем

конвективного отопления (тепловентиляторы,

электрорадиаторы, стационарные батареи), при

использовании которых, сначала нагревается воз-

дух по всему объему помещения, а от него пред-

меты и тела находящиеся в нем, система лучистого

отопления, примененная в данных обогревате-

лях, имеет ряд преимуществ:

• более низкая температура воздуха в по-

мещении, при комфортной температуре на по-

верхности предметов, пола, стен;

• оказывает минимальное воздействие на отно-

сительную влажность воздуха, благодаря чему,

воздух не высушивается;

• экономия электроэнергии;

• более низкая конвекция (тепловое движение

объемов воздуха) снижает количество пыли,

поднимаемой с пола;

• обогреватели не создают «эффекта жженого

воздуха» в отличии от обогревателей с высо-

кой температурой рабочей поверхности.

Конструкция обогревателей позволяет приме-

нять их как единичный обогреватель, так и в лю-

бых необходимых количествах при соблюдении

расстояний между обогревателями не менее 10

см.

Технические характеристики

Устройство и принципы работы

прибора

Несущая конструкция состоит из стального корпуса

с крышкой и алюминиевых излучающих панелей с

установленными в них нагревательными элемента-

ми (далее ТЭНы).

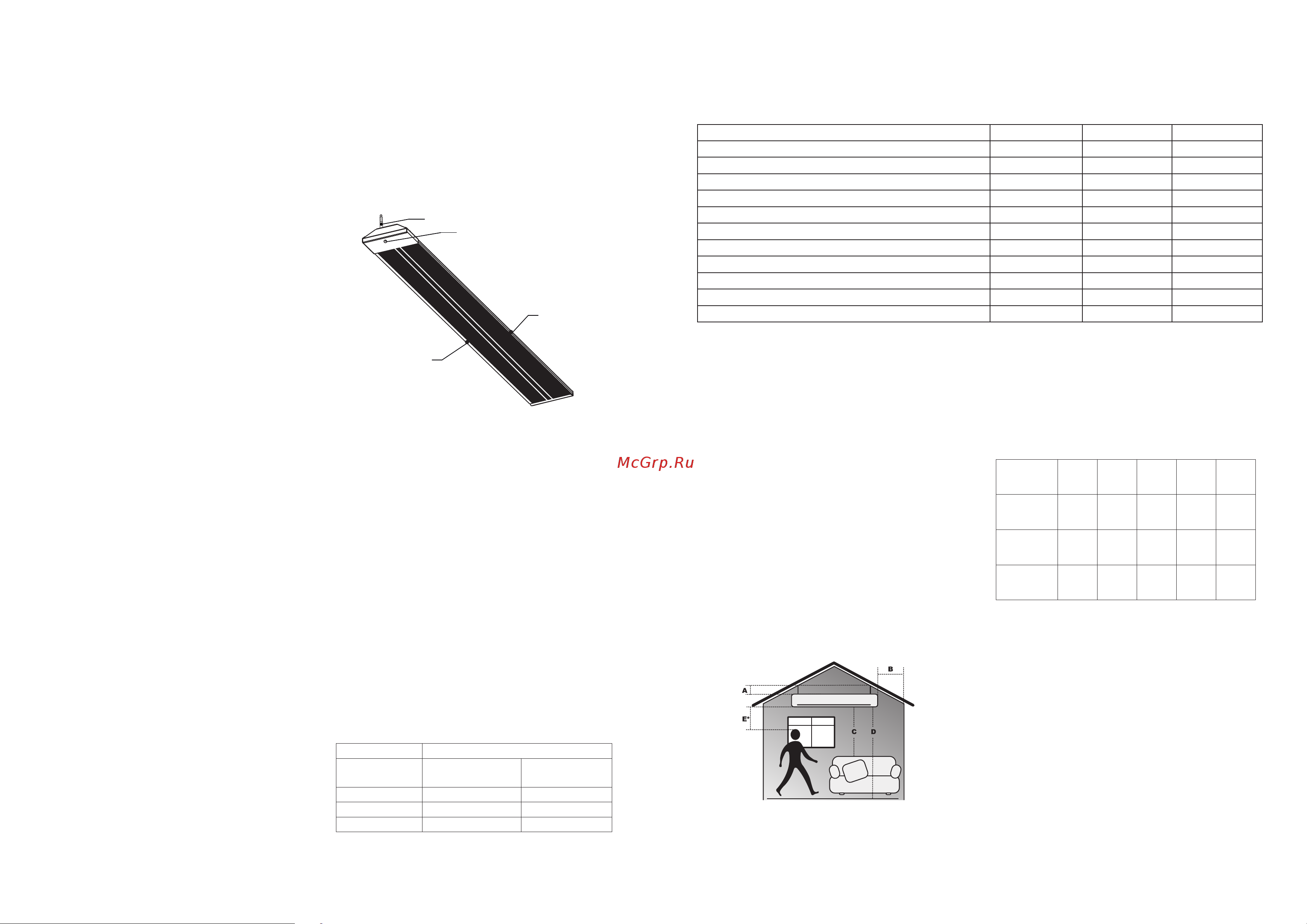

Рис. 1

1 – Корпус

2 – Излучающая панель

3 – Крышка

4 – Вывод кабеля для подключения

Подключение прибора осуществляется через

трехжильный кабель, выходящий из корпуса при-

бора. Принцип действия обогревателя: при за-

мыкании контактов выключателя, ток нагревает

ТЭН, отчего нагреваются излучающие панели и ис-

пускают направленное инфракрасное излучение,

нагревающее поверхности предметов. При этом

температура на поверхности предметов будет

различной в зависимости от их поглощательных

свойств (цвет поверхности, материал), угла паде-

ния инфракрасных лучей, формы и площади по-

верхности.

Примерная площадь обогрева инфракрасных

обогревателей BALLU:

Модель Площадь обогрева

Дополнительный

обогрев (м

)

Основной

обогрев (м

)

BIH-AP4-0.6-W до 12 до 6

BIH-AP4-0.8-W до 16 до 8

BIH-AP4-1.0 -W до 20 до 12

Ориентировочные размеры зоны обогрева можно определить ис-

ходя из угла инфракрасного излучения в 120

Подготовка к работе

Монтаж обогревателей и подключение их к сети

должны проводить аттестованные работники

специализированных мастерских в строгом со-

ответствии с требованиями безопасности, и с

требованиями ПУЭ («Правила устройства элек-

троустановок»).

Правила установки обогревателя

Для комфортного пребывания людей в жилых, офис-

ных и рабочих помещениях мощность инфракрас-

ного обогревателя необходимо подобрать таким

образом, чтобы температура пола составляла

20 °С, в этом случае температура воздуха на

уровне головы человека будет 18-19 °С (см. ри-

сунок 2).

Рис. 2

Для E: при длительном нахождении в зоне обогрева.

Правила установки инфракрасного обогревателя

BALLU (минимальные расстояния от прибора до

поверхностей).

Технические характеристики

Параметр BIH-AP4-0.6-W BIH-AP4-0.8-W BIH-AP4-1.0-W

Номинальная мощность, кВт 0,6 0,8 1,0

Напряжение питания, В~Гц 230 ~ 50 230 ~ 50 230 ~ 50

Максимальный номинальный ток, А 2,8 3,6 4,5

Степень защиты IP 54 IP 54 IP 54

Класс электрозащиты I класс I класс I класс

Площадь обогрева, м

до 12 до 16 до 20

Высота установки, м 2,4-3,5 2,4-3,5 2,4-3,5

Размеры прибора (ШхВхГ), мм 130х40х820 130х40х1060 130х40х1300

Размеры упаковки (ШхВхГ), мм 150х55х875 150х55х1115 150х55х1360

Вес нетто, кг 2,0 2,6 3,2

Вес брутто, кг 2,3 3,0 3,6

* Указана ориентировочная площадь обогрева. Значение может отличаться в зависимости от реальных условий

эксплуатации.

Площадь обогрева зависит не только от мощности обогревателя, но и от типа помещения, высоты потолка, материала стен, потолков,

количества и площади остекления, наличия дверей и др.

Минимальные расстояния от прибора до

других поверхностей

Модель

(мм)

А В С D Е

BIH-AP4-

0.6-W

100* 150 500 1500 500

BIH-AP4-

0.8-W

100* 150 500 1800 700

BIH-AP4-

1.0-W

100* 150 500 1800 700

А - Расстояние от прибора до потолка (потолок из материалов

класса *-D и класса **-В).

В - Расстояние от прибора до стен (наличие штор и занавесей не

допускается).

С - Расстояние от прибора до легковоспламеняющихся предметов

(мебель, бытовая техника).

D - Расстояние установки прибора от уровня пола.

Е - Расстояние от прибора до людей при продолжительном на-

хождении под ним.

* Класс D – деревянная отделка

** Класс В – плита гипсовая окрашенная
