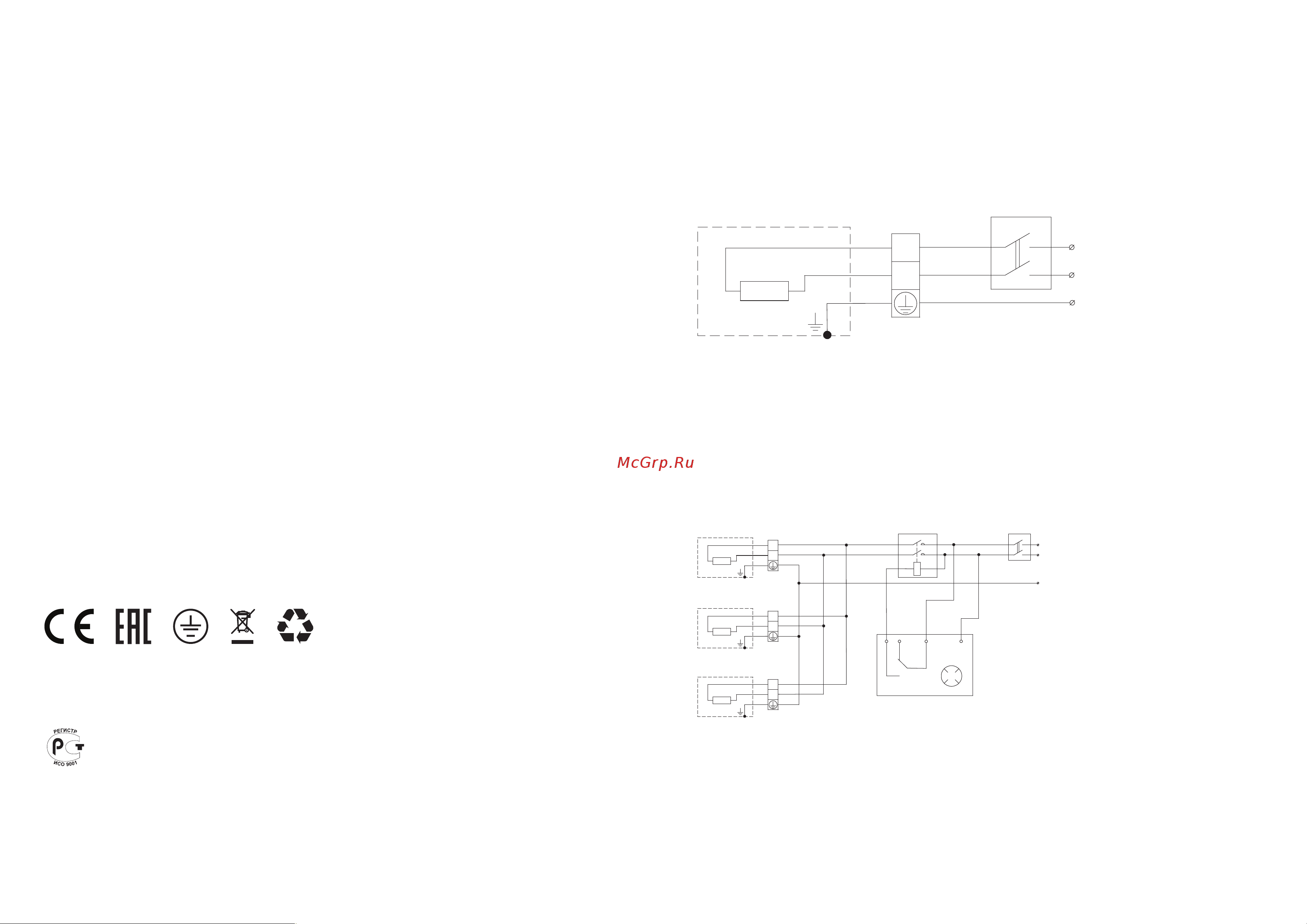

Схема подключения обогревателей к стационарной проводке.
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-0.6-W, BIH-AP4-0.8-
W, BIH-AP4-1.0-W при подключении к электрической сети через автоматический выключатель.
EK1 - нагревательный элемент;
XT1 - клеммная колодка;
QF1 - выключатель автоматический.
Рис. 1. Обогреватель BIH-AP4-0.6-W; BIH-AP4-0.8-W; BIH-AP4-1.0-W
Информацию о том, где и как можно утилизиро-
вать прибор можно получить от местных органов
власти.
Дата изготовления
Дата изготовления указана на стикире на при-
боре.
Сертификация продукции
Товар сертифицирован на территории
Таможенного союза.
Товар соответствует требованиям
нормативных документов:
ТР ТС 004/2011 "О безопасности низковольтного
оборудования",
ТР ТС 020/2011 "Электромагнитная совместимость
технических средств"
Изготовитель:
Общество с ограниченной ответственностью
«Ижевский завод тепловой техники»
Адрес:
426052, РФ, Удмуртская Республика,
г. Ижевск, ул. Лесозаводская, д.23/110
Тел./факс: +7 (3412) 905-410,
+7 (3412) 905-411.
Сделано в России
www.ballu.ru
На предприятии ООО «ИЗТТ» система менеджмен-
та качества сертифицирована на соответствие
требованиям ГОСТ Р ИСО 9001-2015
(ISO 9001:2015).
Приборы и аксессуары можно приобрести
в фирменном интернет-магазине:
http://shop.ballu.ru
или в торговых точках Вашего города.
L
N
~220-230В
PE
XT1
N
L
ЕК1
QF1
С
х
е
м
а
э
л
е
к
р
и
ч
е
с
к
а
я
п
р
и
н
ц
и
п
и
а
л
ь
н
а
я
и
н
р
а
к
р
а
с
н
ы
х
о
б
о
г
р
е
в
а
е
л
е
й
B
I
H
-
A
P
4
-
0
.
6
,
B
I
H
-
A
P
4
-
0
.
8
,
B
I
H
-
A
P
4
-
1
.
0
при подключении к электрической сети через автоматический выключатель.
EK1-нагревательный элемент;
XT1-клеммная колодка;
QF1-выключатель автоматический.
PDF created with pdfFactory Pro trial version www.pdffactory.com
Схема подключения обогревателей к стационарной проводке через терморегулятор
ПРИМЕЧАНИЕ:
Выключатель, терморегулятор в комплект поставки не входят.
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
tÅ
10
20
30
12
L N
NC
С
NO
XT3
N
L
ЕК3
XT2
N
L
ЕК2
XT1
N
L
ЕК1
EK1 - EK3-нагревательный элемент;
XT1 - XT3-клеммная колодка;
КМ1-электромагнитный пускатель;
QF1-выключатель автоматический.
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-0.6, BIH-AP4-0.8, BIH-AP4-1.0 при групповом подключении
к электрической сети.
PDF created with pdfFactory Pro trial version www.pdffactory.com
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-0.6-W, BIH-AP4-0.8-
W, BIH-AP4-1.0-W при групповом подключении к электрической сети.
EK1 - EK3 - нагревательный элемент;
XT1 -XT3 - клеммная колодка;
КМ1 - электромагнитный пускатель;
QF1 - выключатель автоматический.
Рис. 3. Обогреватель BIH-AP4-0.6-W; BIH-AP4-0.8-W; BIH-AP4-1.0-W
