Panasonic TX-R26LE8 [5/32] Подключение телевизионной антенны подключение dvd рекордера видеомагнитофона

ANTANT

ANT

RF OUT

RF IN

AUDIO

OUT

VIDEO

OUT

ANT

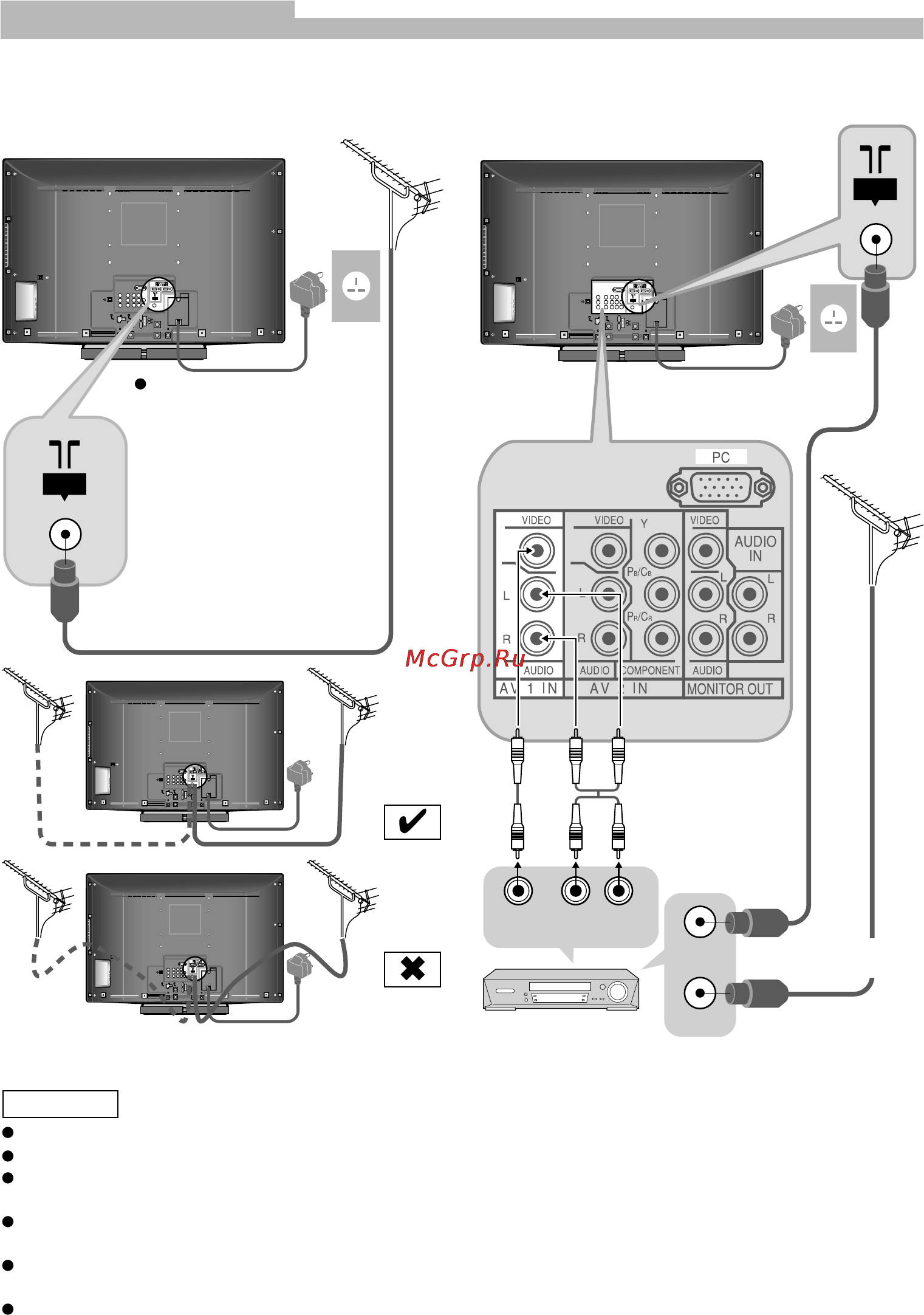

Подключение телевизионной антенны Подключение DVD рекордера /

видеомагнитофона

Показанное внешнее оборудование, а также кабели, не входят в комплект телевизора.

Прежде чем отключать или подключать какие-либо кабели, убедитесь в том, что телевизор отключен от сети.

Кабели электропитания

в разных странах

отличаются. Штепсельная

вилка Вашего телевизора

может отличаться от

показанной

на рисунке.

(Подсоедините после всех

подключений.)

Примечание

Во избежание создания помех, не размещайте коаксиальный кабель вблизи кабеля электропитания.

Не размещайте коаксиальный кабель под телевизором.

Для получения оптимального качества изображения и звука при приёме сигнала с помощью антенны,

используйте специальный кабель (с сопротивлением 75 Ом), а также специальный штекер.

При использовании коллективной антенны, Вам может понадобиться специальный соединительный кабель и

штекер для подключения телевизора к настенной розетке коллективной антенны.

Местный телевизионный сервисный центр или дилер могут помочь Вам в приобретении антенны и

дополнительного оборудования, которые наилучшим образом подходят для Вашей местности.

Любые затраты, связанные с установкой антенны, модернизацией имеющейся антенны, а также

необходимым для этого оборудованием, оплачивает покупатель.

DVD рекордер или

видеомагнитофон

Основные подключения

Коаксиальный Кабель 75 Ом

При размещении антенны в неправильном месте

возможно возникновение помех.

Коаксиальный

Кабель 75 Ом
