12
INSTALLATION DER KOCHPLATTE

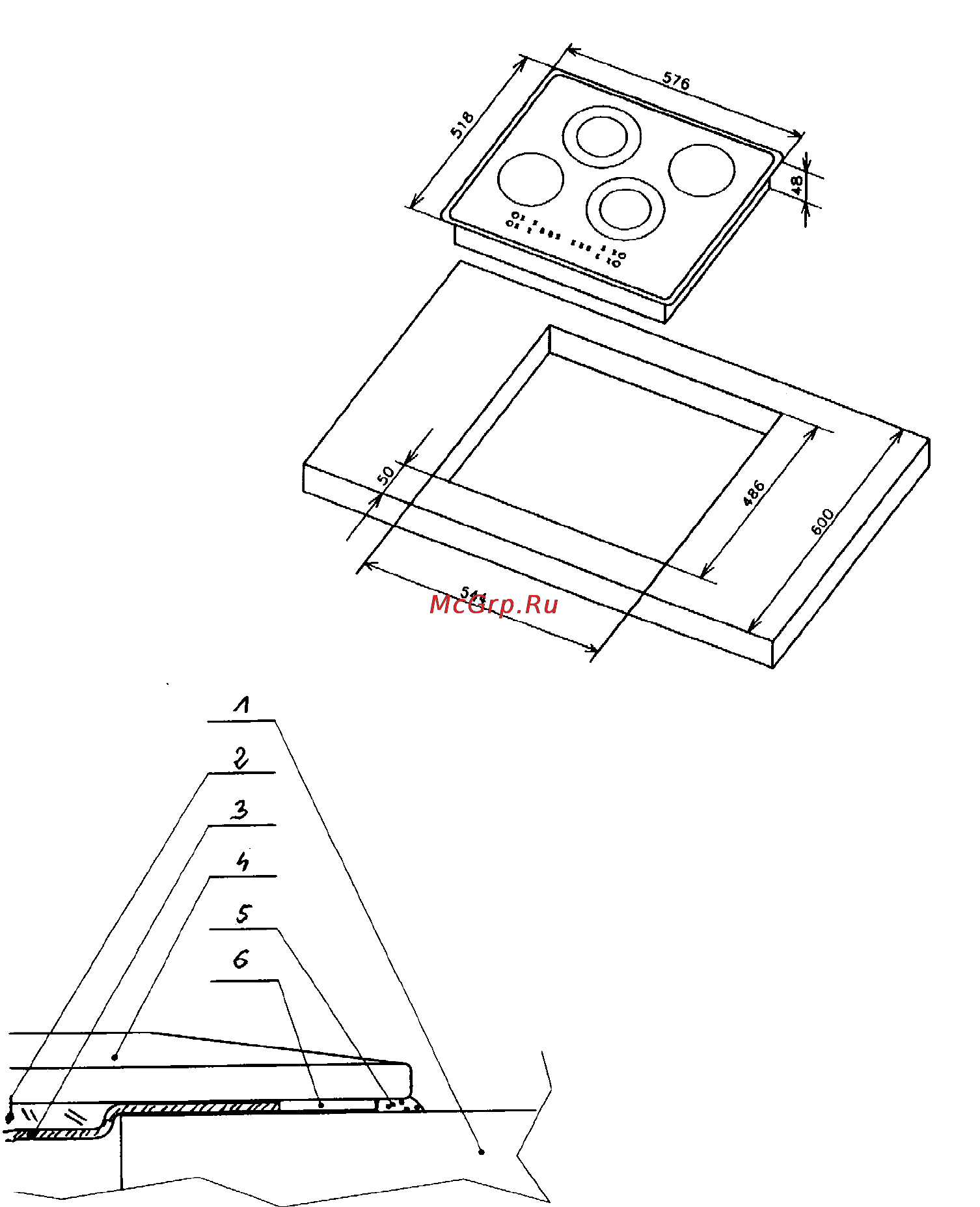

- Den Platz in der Möbelplatte gemäß den auf der Montagezeichnung (Abb. A) dargestellten Abmessungen
vorbereiten.
· Die Platte mit dem Anschlußkabel gemäß Schaltplan verbinden.
· Das Anschlußkabel ist in Abhängigkeit von der Heizleistung der Kochplatte auszuwählen (das sollte ein
berechtigter Installateur ausführen).
· Die Schutzschicht des zweiseitigen Klebebands entfernen, das einerseits am Rand der Kochplatte ange-
klebt ist.
· Die Möbelplatte abstauben, die Kochplatte in das Loch einlegen und stark an die Möbelplatte andrücken.
· Den Spalt zwischen der Möbelplatte und der Kochplatte mit Silikon ausfüllen (Abb. B).
Abb. B
1 Möbelplatte
2 Klebstoff
3 Rahmen der Kochplatte
4 Keramikplatte
5 Silikon
6 Zweiseitiges Klebeband
Abb. A
