Dansk | 135
Bosch Power Tools 1 609 92A 285 | (11.11.15)
Loftslister (efter US-standard)
Kontrol og indstilling af grundinstillinger
For at sikre at saven altid saver præcise snit er det vigtigt at
kontrollere el-værktøjets grundindstillinger og evt. indstille
det efter intensiv brug.
Dette kræver erfaring og tilsvarende specialværktøj.
Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-
servicetekniker.
Justering af laser
Bemærk: El-værktøjet skal være tilsluttet til strømforsynin-
gen, hvis laserfunktionen skal testes.
Betjen aldrig start-stop-kontakten, når laseren juste-
res (f.eks. ved at bevæge glidearmen). En utilsigtet start
af el-værktøjet kan føre til kvæstelser.
– Stil el-værktøjet i arbejdsstilling.
–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal
falde rigtigt i hak.
– Tænd for laserstrålerne med kontakten 61.
Kontrol: (se Fig. T1)
– Tegn en lige snitlinje på emnet.
–Tryk på låsearmen 5 og før glidearmen langsomt ned med
håndgrebet 4.
– Positionér emnet på en sådan måde, at savklingens tænder
flugter med snitlinjen.
– Hold emnet fast i denne position og før glidearmen lang-
somt opad igen.
– Spænd emnet fast.
– Tænd for laserstrålerne med kontakten 61.
Laserstrålerne skal i hele længden være på emnet i den sam-
me afstand fra den markerede snitlinje til højre og venstre, og-
så når glidearmen føres nedad.
Indstilling af flugtning: (se Fig. T2)
– Drej den pågældende stilleskrue 64 med unbrakonøglen
(2 mm) 21, til laserstrålen i hele sin længde har den sam-
me afstand til den markerede snitlinje på emnet.
En drejning mod venstre bevæger laserstrålen fra venstre til
højre, en drejning mod højre bevæger laserstrålen fra højre til
venstre.
Indstilling af parallelitet: (se Fig. T3)
–Løsn de to skruer 65 på laserbeskyttelseskappen 27 med
unbrakonøglen (4 mm) 20.
Bemærk: Den forreste skrue på laserbeskyttelseskappen
nås ved at svinge glidearmen en smule nedad, til unbrako-
nøglen kan stikkes gennem en af slidserne på pendulbe-
skyttelseskappen.
– Løsn fastgørelsesskruen 66 (ca. 1–2 omdrejninger) med
indvendig sekskantnøglen (2 mm) 21.
Drej ikke skruen helt ud.
– Forskyd laserens monteringsplade til højre eller venstre, til
laserstrålerne i hele deres længde er parallel med den mar-
kerede snitlinje på emnet.

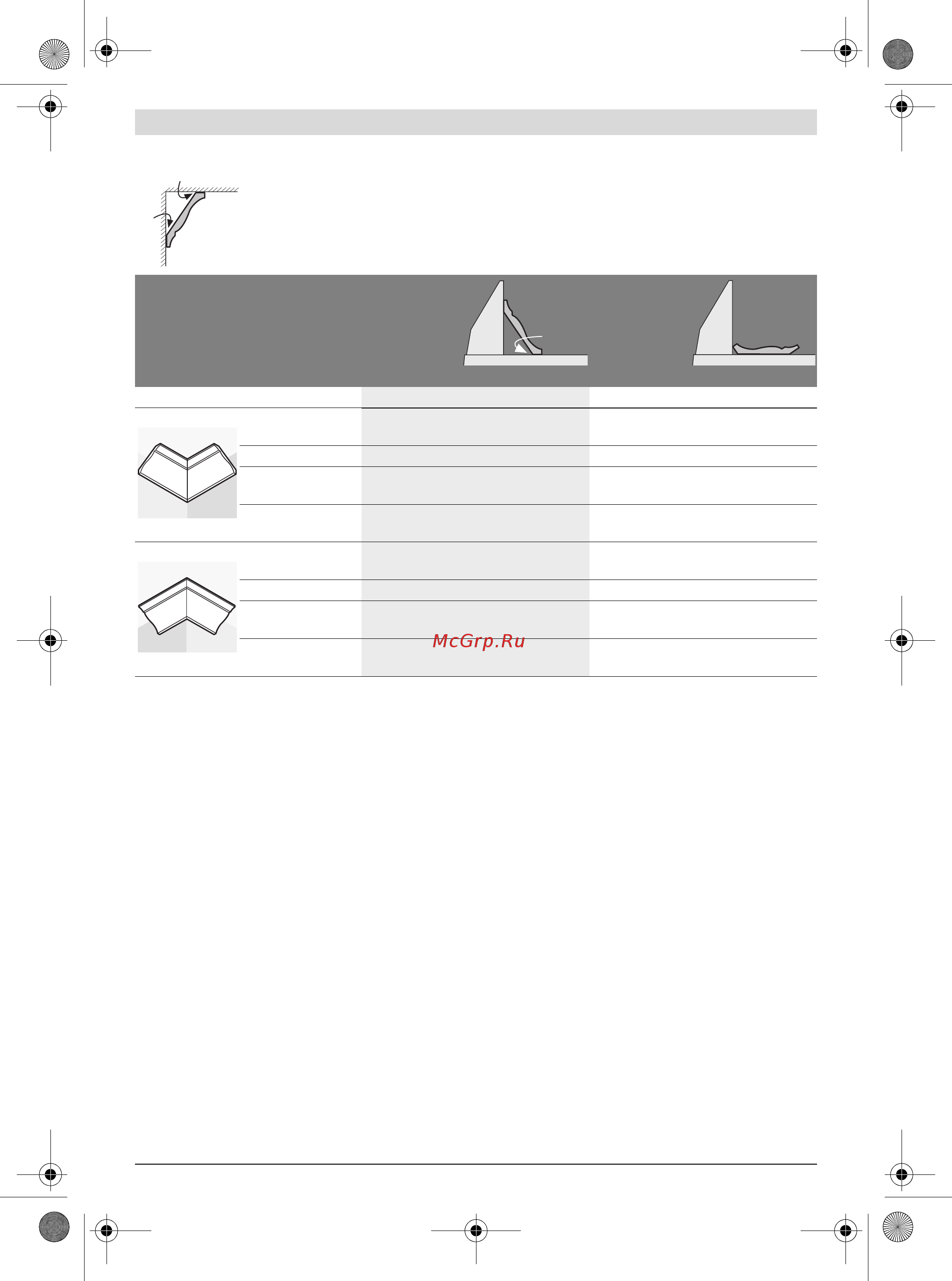

Ønsker du at bearbejde loftslisterne, mens de ligger fladt på savbordet, indstilles den vandrette ge-
ringsvinkel på 1,6° (savbord drejet til højre eller venstre) og den lodrette geringsvinkel på 33,9° (glide-
arm svinget til højre eller venstre).
Den efterfølgende tabel indeholder henvisninger om, hvordan loftslister skal bearbejdes.
Indstillinger stillet op mod
anslags-
skinnen
fladt liggende
på savbordet
Loftsliste Venstre side Højre side Venstre side Højre side
Indvendig kant Vandret geringsvin-
kel
45° højre 45° venstre 31,6° højre 31,6° venstre
Lodret geringsvinkel
0° 0° 33,9° venstre 33,9° højre
Positionering af em-
ne
Underkant på
anslagsskinne
Underkant på
anslagsskinne
Overkant på
anslagsskinne
Overkant på
anslagsskinne
Færdigt emne
findes …
... til højre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til højre for
snittet
Udvendig kant Vandret geringsvin-
kel
45° venstre 45° højre 31,6° venstre 31,6° højre
Lodret geringsvinkel
0° 0° 33,9° højre 33,9° venstre
Positionering af em-
ne
Underkant på
anslagsskinne
Underkant på
anslagsskinne
Overkant på
anslagsskinne
Overkant på
anslagsskinne
Færdigt emne
findes …
... til højre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til højre for
snittet
52°
38°
52°
