148 | Svenska
1 609 92A 285 | (11.11.15) Bosch Power Tools
Taklister (enligt US-standard)
Kontroll och justering av grundinställningar
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
En auktoriserad Bosch-servicestation kan snabbt och tillför-
litligt utföra dessa arbeten.
Laserns justering
Anvisning: För testning av laserns funktion måste elverktyget
vara anslutet till strömförsörjningen.
Aktivera aldrig På-/Av-strömställaren när lasern juste-
ras (t.ex. vid förflyttning av glidarmen). En oavsiktlig
start av elverktyget kan leda till personskada.
Ställ elverktyget i arbetsläge.
Vrid sågbordet 38 fram till urtaget 18r 0°. Spaken 16
måste kännbart snäppa fast i urtaget.
Koppla på laserstrålen med strömställaren 61.
Kontroll: (se bild T1)
Rita på ett arbetsstycke upp en rät snittlinje.
Tryck låsarmen 5 och för glidarmen med handtaget 4 lång-
samt nedåt.
Rikta in arbetsstycket så att sågklingans tänder fluktar med
snittlinjen.
Håll arbetsstycket i detta läge och för glidarmen långsamt
uppåt.
Spänn fast arbetsstycket.
Koppla på laserstrålen med strömställaren 61.
Laserstrålarna måste över hela linjen till vänster och höger
ligga på samma avstånd till den utmärkta snittlinjen på arbets-
stycket, även om glidarmen förs nedåt.
Inställning kant i kant: (se bild T2)
Vrid motsvarande ställskruv 64 med sexkantnyckeln
(2 mm) 21 tills laserstrålen över hela linjen har samma
avstånd till den utmärkta snittlinjen på arbetsstycket.
En motursvridning förflyttar laserstrålen från vänster åt
höger, en medursvridning förflyttar laserstrålen från höger åt
vänster.
Inställning av parallellitet: (se bild T3)
Lossa båda skruvarna 65 på laserskyddslocket 27 med
sexkantnyckeln (4 mm) 20.
Anvisning: För att kunna nå laserskyddslockets främre
skruv måste glidarmen en aning svängas nedåt förrän sex-
kantnyckeln kan stickas in genom ett spår i pendlande
klingskyddet.
–Lossa fästskruven 66 (ca 12 varv) med sexkantnyckeln
(2 mm) 21.
Skruva inte helt ut skruven.
Förskjut laserns montageplatta åt höger eller vänster tills
laserstrålarna över hela linjen är parallella med utmärkt
snittlinje på arbetsstycket.

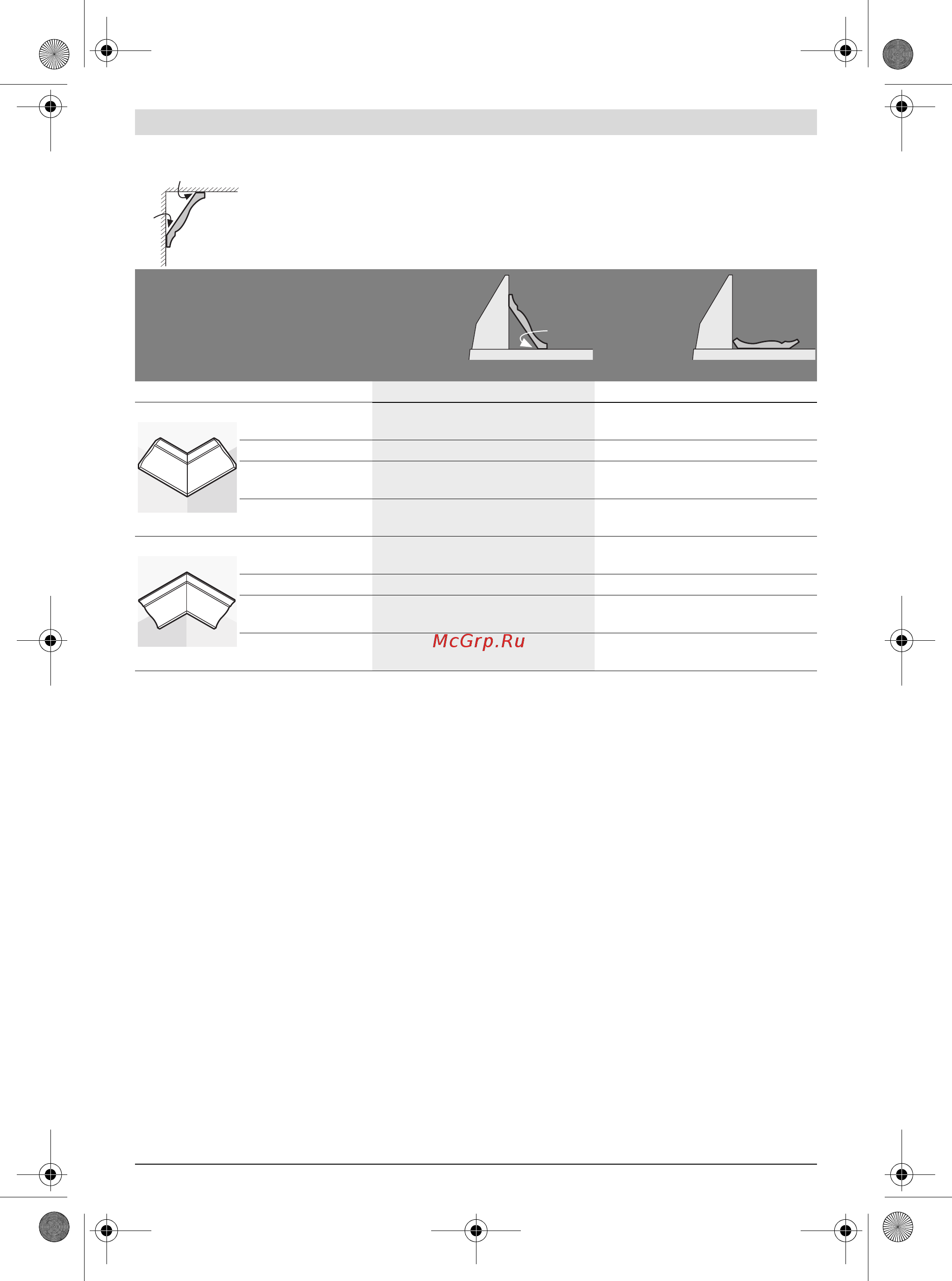

När skugglisterna som ligger plant på sågbordet ska bearbetas så måste den horisontala geringsvinkeln
ställas in på 31,6° (sågbordet vridet åt vänster eller höger) och den vertikal geringsvinkeln på 33,9°
(glidarmens svängs åt vänster eller höger).
Tabellen nedan lämnar instruktioner för bearbetning av skugglister.
Inställningar inställda mot
anslags-
skenan
plant
liggande på
sågbordet
Taklister vänster sida höger sida vänster sida höger sida
Innerkant horisontal geringsvin-
kel
45° höger 45° vänster 31,6° höger 31,6° vänster
vertikal geringsvinkel
0° 33,9° vänster 33,9° höger
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Överkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till vänster om
snittet
... till höger om
snittet
Ytterkant horisontal geringsvin-
kel
45° vänster 45° höger 31,6° vänster 31,6° höger
vertikal geringsvinkel
33, höger 33, vänster
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Överkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till vänster om
snittet
... till höger om
snittet
52°
38°
52°
OBJ_BUCH-1360-003.book Page 148 Wednesday, November 11, 2015 2:13 PM
